M2589-高地三维应力液压伺服装置设计 下载积分：120　资料编号： M2589

作品包括:

Word版设计说明书1份

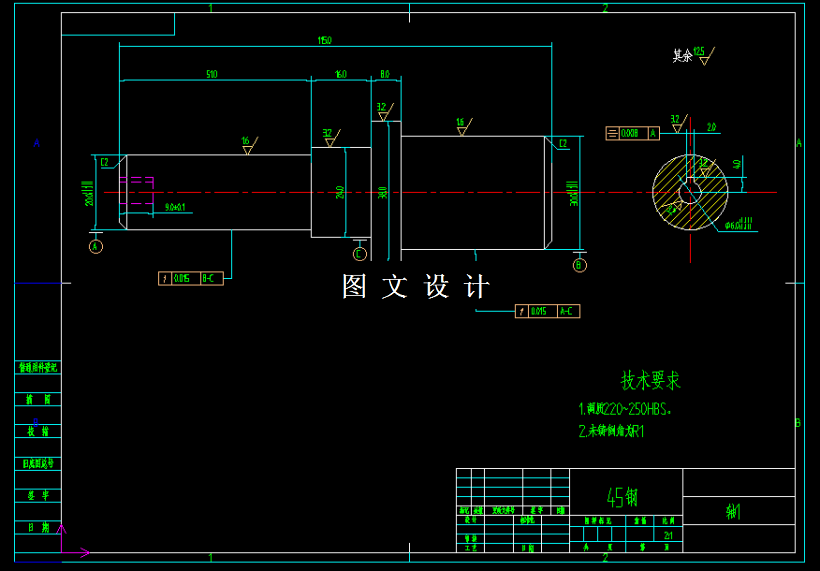

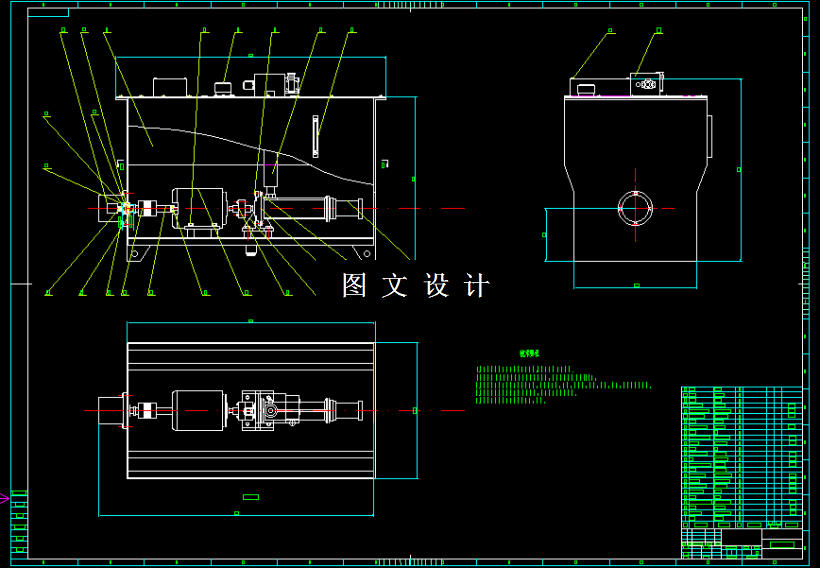

CAD版本图纸，共17张

摘要

本文旨在设计一种高地三维应力液压伺服装置，以满足特定环境下的高精度和高稳定性需求。首先调查研究了相关实验装置，用于研究地应力的装置主要为真三轴试验机，该仪器能够比较真实的模拟岩石在地下所受的三维应力状态。基于调查得到的资料，本文根据地应力的基本原理设计了一种仿真三轴试验仪。根据地应力组成的基本原理，本文设计的装置需要对岩石提供X、Y、Z轴三个方向相互正交的主应力，同时还要确保在挤压过程中岩石不会偏离原位，因此需要增加限位结构用来限制与固定岩石的位置。 地应力装置的主体是由六块刚板围成的正方体，刚板之间采用螺栓连结。在这个正方体的下、右、后三面分别安装了三个液压缸。负责模拟三个方向的水平主应力最大、水平主应力最小、垂直主应力最小的液压缸，分别在 X、Y、Z 轴提供三个方向的压力。 本文主要取得的研究成果为： 1、完成了地应力装置的整体设计，通过Solidworks完成了装置强度校核； 2、概述了液压泵站的工作原理，深入比较了电机浸油式液压泵站与干式液压泵站的差异，并指出了液压泵站设计中的关键问题。 3、使用博途软件完成了控制电路的设计与仿真。 该研究不仅为高地三维应力液压伺服装置的设计提供了理论基础和实践指导，同时也为相关领域的液压技术发展和应用提供了新的思路和方法。通过本研究，期望能够推动液压伺服技术在高地三维应力等极端环境下的应用与发展。
