作品包括:
Word版设计说明书1份

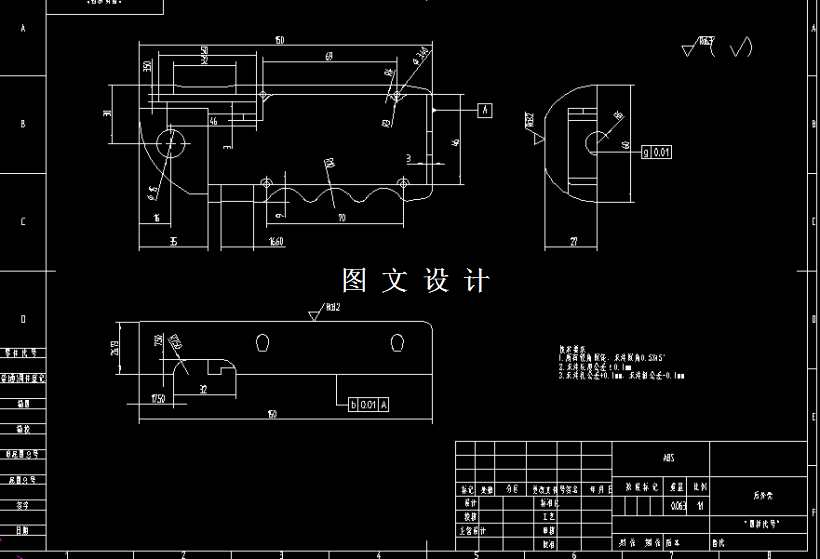

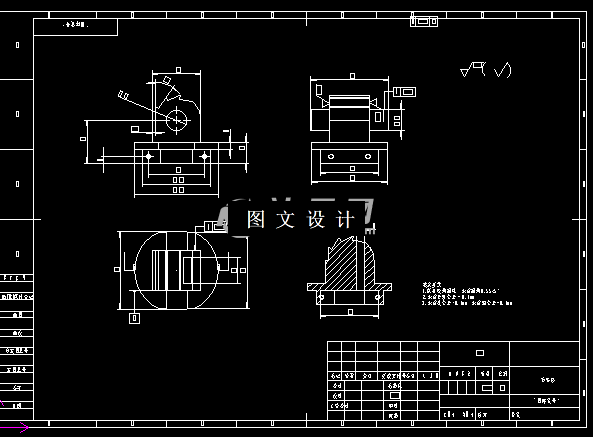

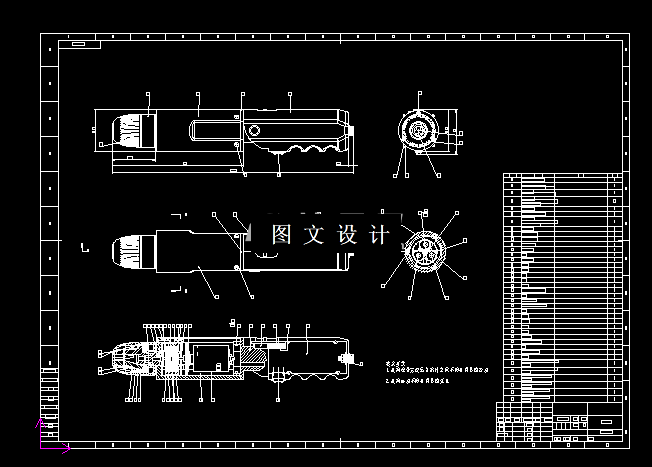

CAD版本图纸,共4张
SW三维图一套
摘要

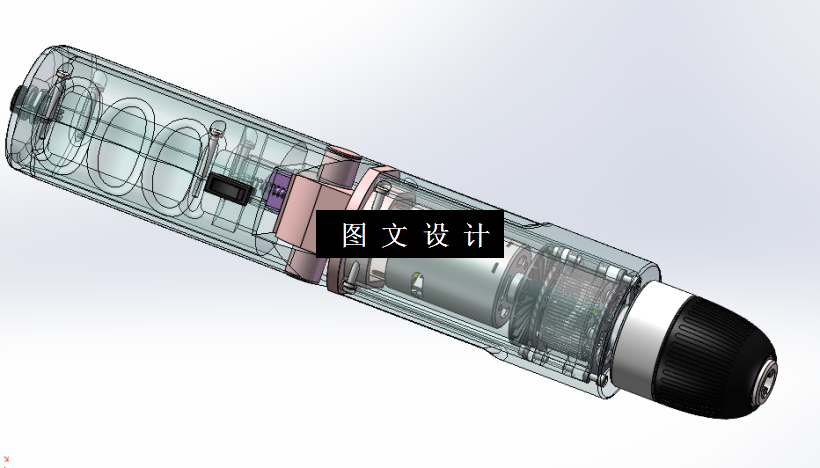

随着工业自动化的不断推进,智能电批作为一种重要的拧紧工具,其结构设计显得尤为重要。本文将对智能电批的整体方案设计、驱动电机选择、可折叠手柄、直筒式手柄、手枪式手柄以及二级行星减速机设计与校核进行简要介绍。 智能电批的整体设计以高效、精确、便携为目标。通过集成高精度传感器、智能控制算法和用户友好型操作界面,实现拧紧力矩的实时监测与智能调整。整体结构紧凑,操作简便,能够适应各种复杂环境下的拧紧作业。 驱动电机是智能电批的核心部件,直接关系到其性能表现。经过对比分析,最终选择了高性能的无刷直流电机。该电机具有响应速度快、扭矩输出稳定、能效比高等优点,能够满足智能电批在不同工况下的拧紧需求。 为了增强智能电批的便携性,我们设计了可折叠手柄。通过弹簧机构实现手柄的折叠与展开,既保证了操作的稳定性,又便于携带和存储。设计了直筒式和手枪式手柄,以满足不同用户的使用习惯和需求。直筒式手柄简洁大方,适合长时间作业;手枪式手柄更符合人体工学设计,操作更为舒适。 二级行星减速机是智能电批传动系统的关键部分。我们采用了先进的行星齿轮传动技术,通过精确的设计和计算,实现了高传动比、高效率和高精度的扭矩输出。同时,对减速机进行了严格的校核,确保其在实际使用中的稳定性和可靠性。 智能电批的结构设计综合考虑了用户需求、操作便捷性和性能稳定性等因素,设计了一款高性能、高效率、高可靠性的智能拧紧工具。
