M2610-糕点切片机机构与传动系统设计[含SW三维图] 下载积分：200　资料编号： M2610

作品包括:

Word版设计说明书1份

开题报告一份

文献综述一份

CAD版本图纸，共18张

SW三维图一套

摘要

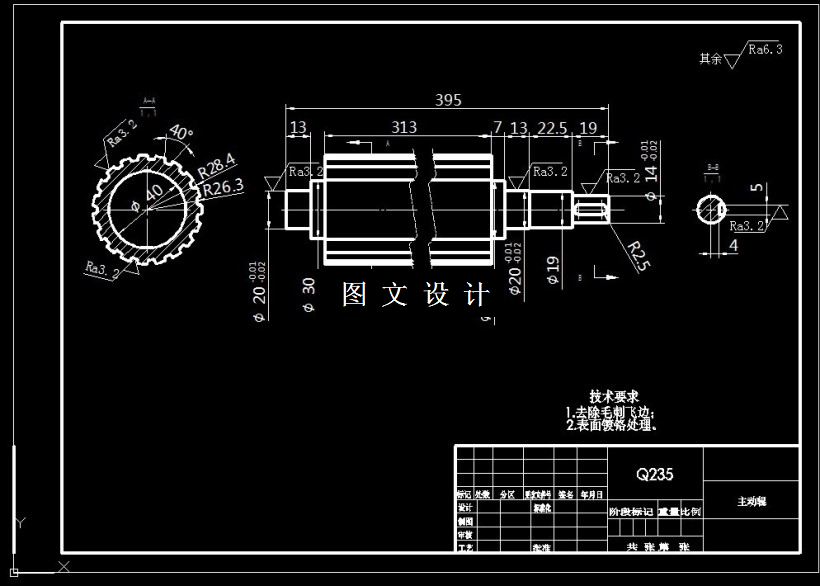

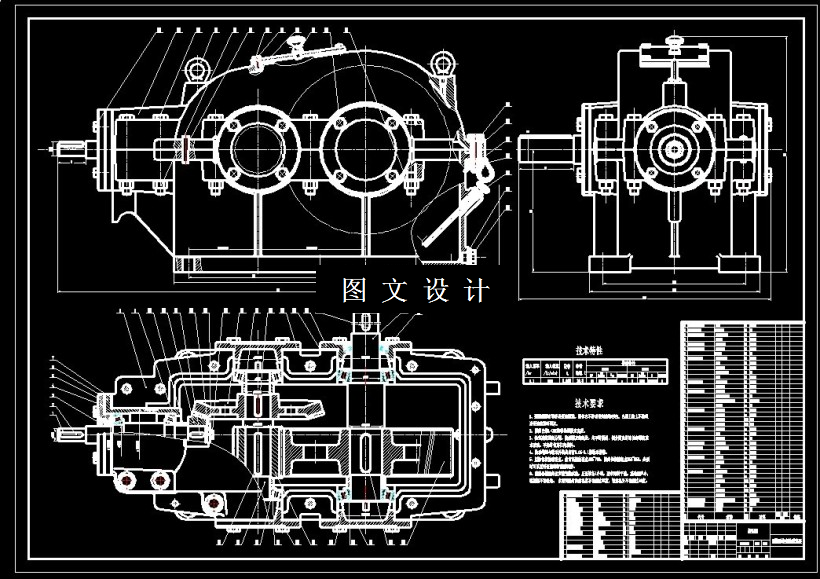

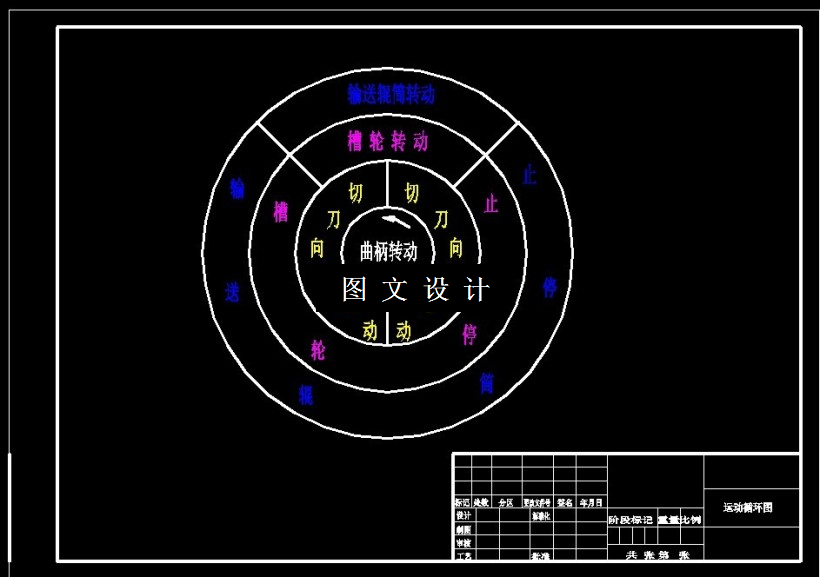

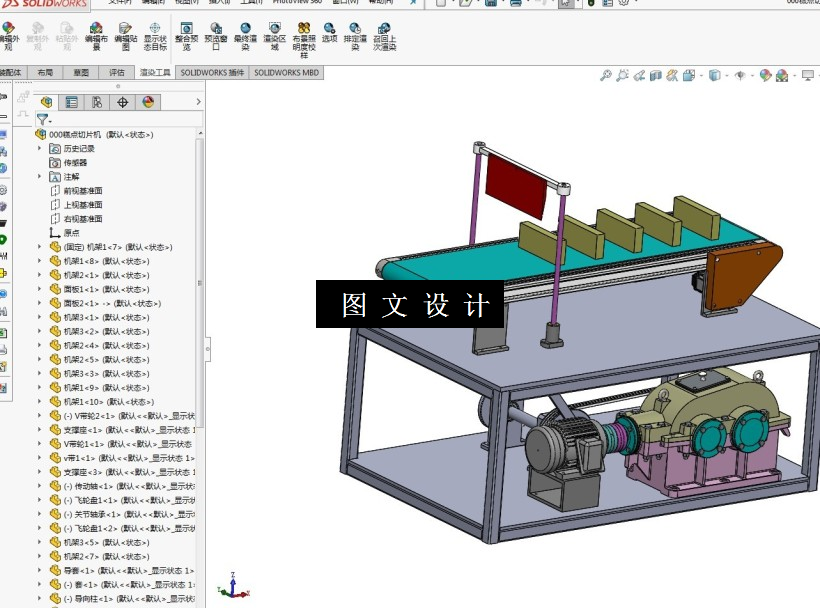

糕点切片机的往复切片机构通过2KW电机驱动，电机与二级圆锥圆柱减速机通过联轴器连接，经过二级减速机减速以获取更大扭矩满足使用需求，减速机输出轴端输出转速88.95r/min，然后通过皮带轮的再次降速最终满足52r/min的切片机工作需求。切片机构采用曲柄摇杆机构实现上下往复动作，糕点最大厚度80毫米，为满足使用需求保证糕点有足够的向前运动时间，切刀最大升起高度为180毫米。糕点放置到输送机上通过私服电机驱动实现间歇运动，私服电机可控制速度，已实现切割不同宽度的糕点。文中对曲柄摇杆机构、圆锥圆柱二级减速机机构进行了详细设计，并对各主要零部件进行强度校核，并通过SolidWorks 2017对整个设备进行三维建模，更直观的展示设计成果。
