M2630-钣金焊接托盘的加工方案及模具设计[含SW三维图] 下载积分：100　资料编号： M2630

作品包括:

Word版设计说明书1份

文献综述一份

开题报告一份

外文翻译一份

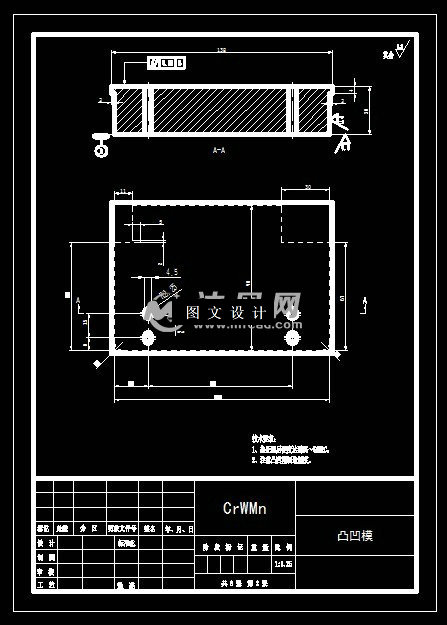

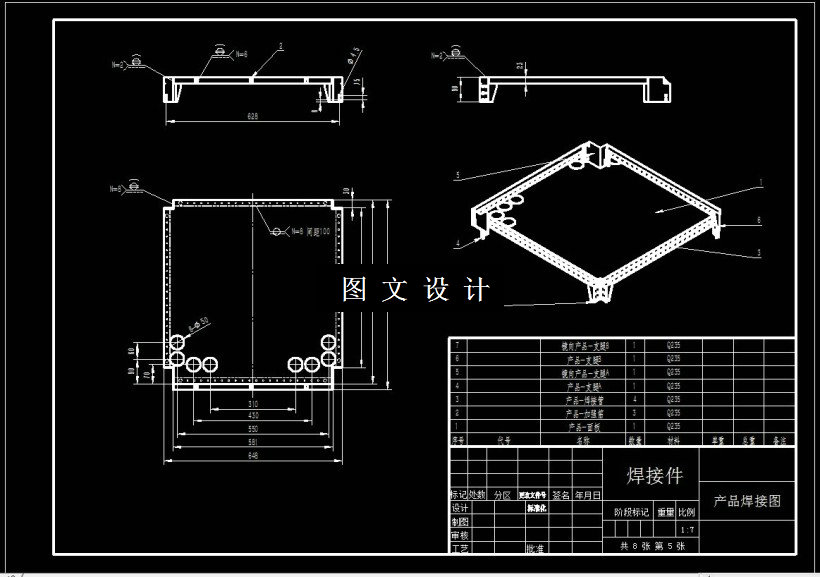

CAD版本图纸，共8张

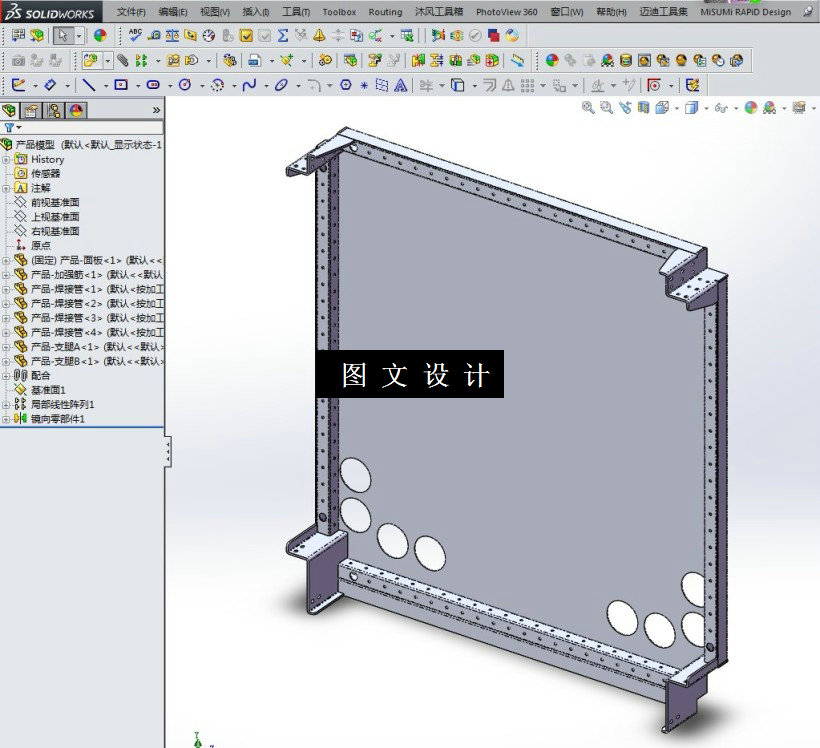

SW三维图一套

摘要

本次设计的产品为焊接件，整体由7种钣金件构成、通过焊接组立，然后经过打磨去除毛刺飞边、表面喷塑处理最终完成。产品的外形尺寸为：690mmx648mmx90mm,总重量6.1Kg，所有构成件材质均为Q235。焊接组立构成整个架体，焊接采用二氧化套保护焊接，焊接后去除焊渣，表面打磨光滑，整体需要喷漆处理，具体的喷漆颜色为乳白色。随着我国模具制造技术的发展，模具技术在工厂产中的应用越来越广泛。模具创新设计是模具技术发展的所需走的发展方向，模具设计是模具产业的主旨部分。此次设计的目是通过学习有关模具方面的设计方法，查找模具方面的文献资料，了解国内外冲压模具的近况。再利用所学过的专业知识和基本理论，提高剖析问题和处理问题的能力，进一步提高设计模具的能力，通过此次的设计，可以更加的懂得和了解冲模的基础工艺和加工过程，掌握冲压模具各个环节设计的根本方法，从而设计出精良的模具结构，并解决研究过程中呈现的问题；本课题研究的意义是因为模具已成为国内制造业的基础，它在产品开发、创新、产和生活中起着重要作用，所以，模具的研究、生产和创新在当代的制造业发挥着积极的作用，经过此次课题的选取，可以了解各类冲压模具的特征和基本原理，并在模具设计和制造中按照它们的原理和特点，选取最好的工艺方案，并设计出工艺性能优良、结构完整的模具。
