作品包括:
Word版设计说明书1份
任务书一份
开题报告一份
外文翻译一份

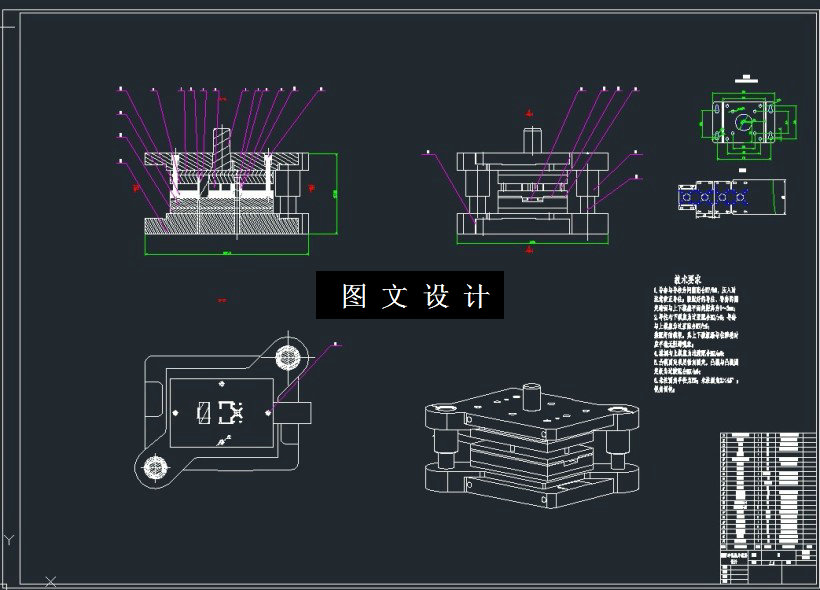

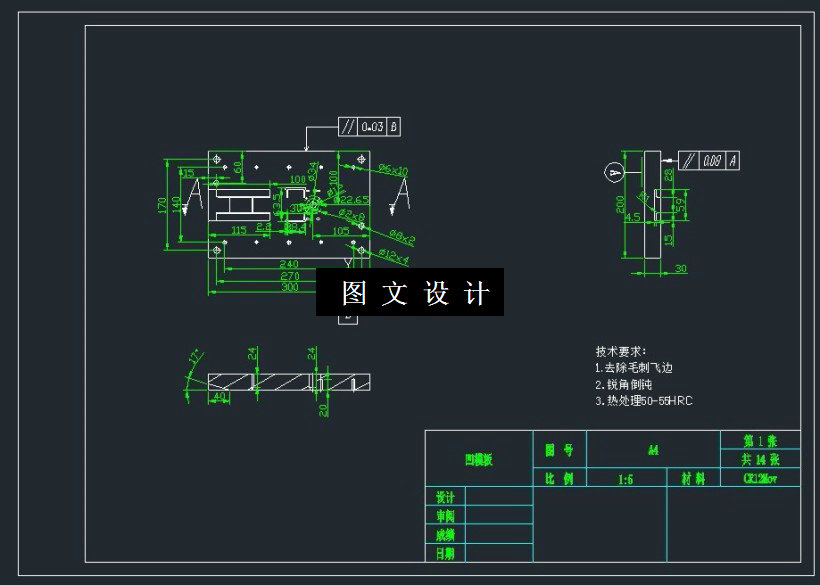

CAD版本图纸,共16张

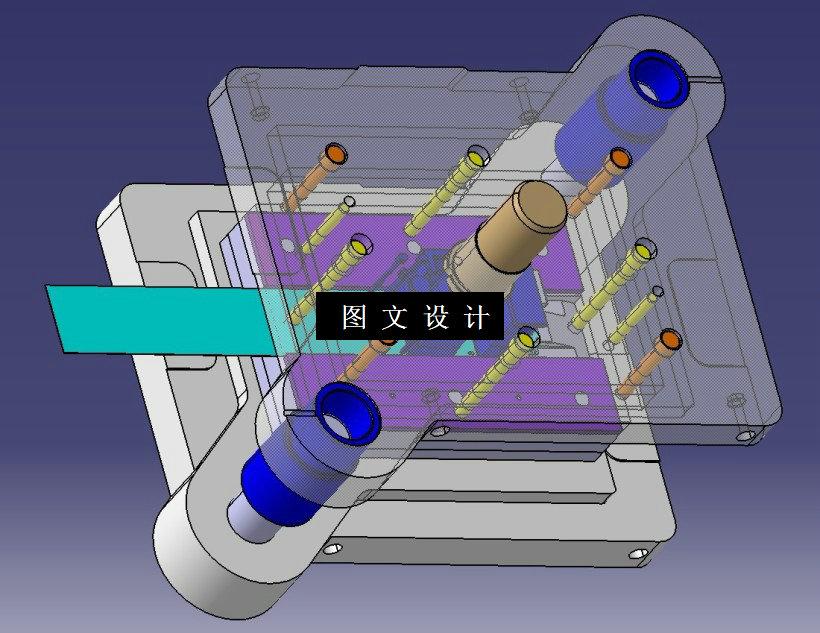

Catia三维图一套
摘要

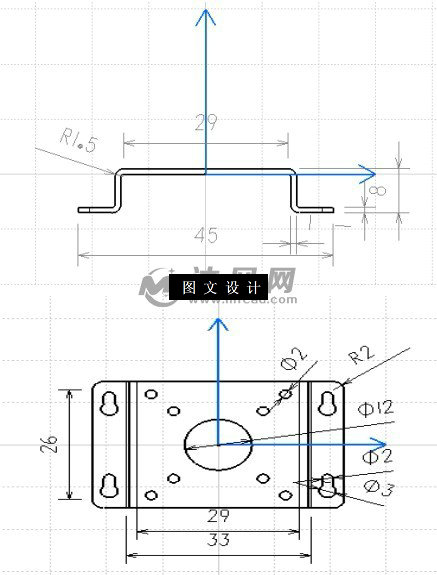

设计的制件0.5mm厚,外形精简,是对称图形。主要工序有冲孔、落料、翻折,适合大批量生产。此次材料采用优质碳素结构钢:10号钢,机械性能好,抗拉强度和变形度好,可冲孔成型。制件要完成的加工过程为冲孔、翻折。产品是简单的形状、没有不规则凹槽、棱角,面积尺寸小。这个制件是帽形零件弯曲模,从制件图了解到这个制件尺寸小,适合多工序连续加工,也就是冲孔、翻折过程,要是是用单个工序,零件在换工序的过程中操作者加工难度高,并且给下道工序的定位增加困难,综合各方面原因,决定使用级进模具加工这个零件。在设计形成之后,使用有限元软件对工件进行力分析,最后进行运动模拟。设计中相关二维图纸为CAD格式,三维模型为CATIA V5R20格式,并存有IGS通用格式、可通过各种三维软件打开,欢迎您的下载
