M2635-小动物洗澡烘干机的设计[含SW三维图] 下载积分：100　资料编号： M2635

作品包括:

Word版设计说明书1份

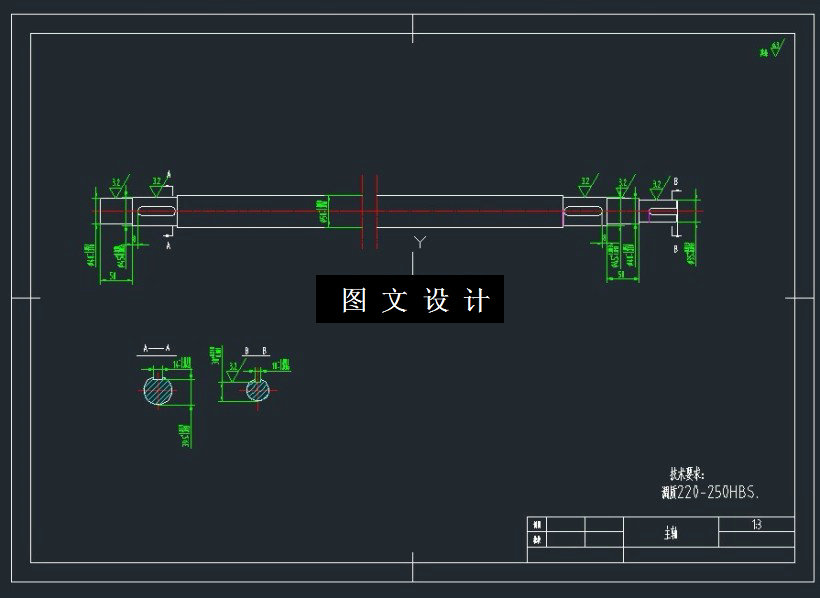

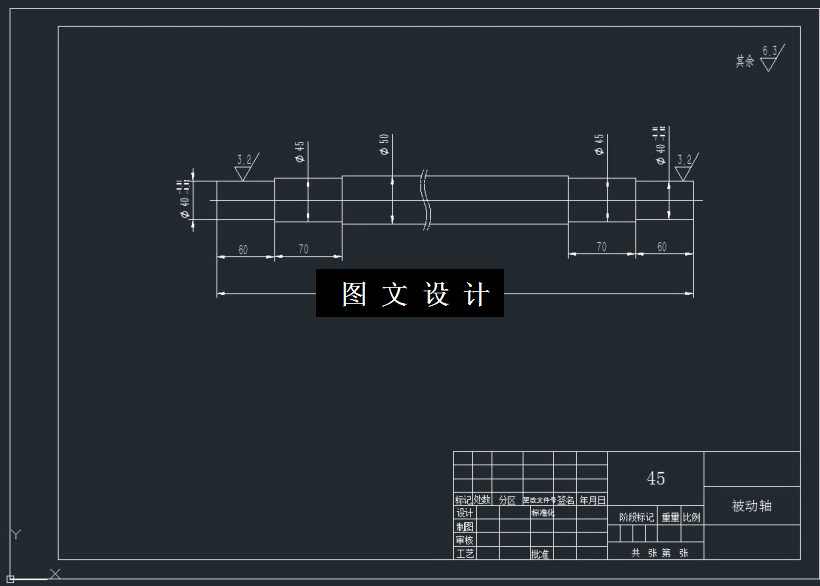

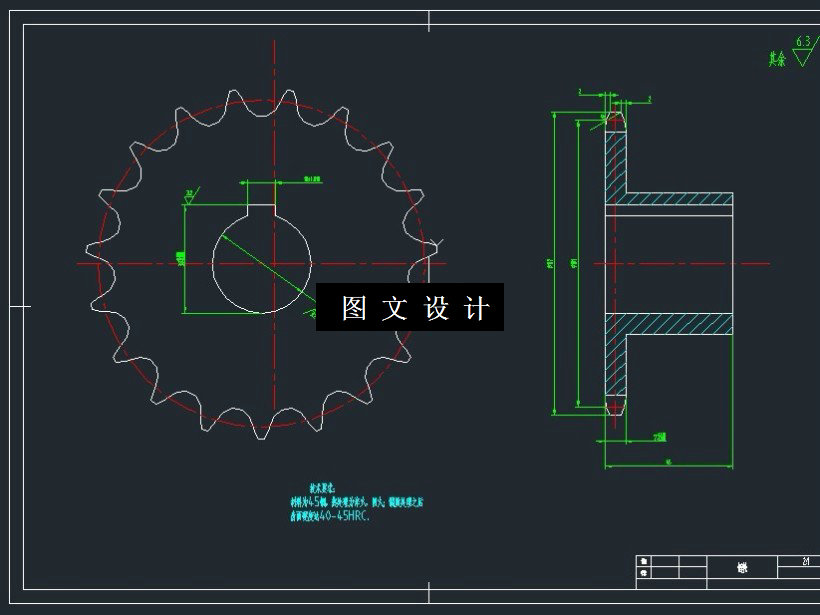

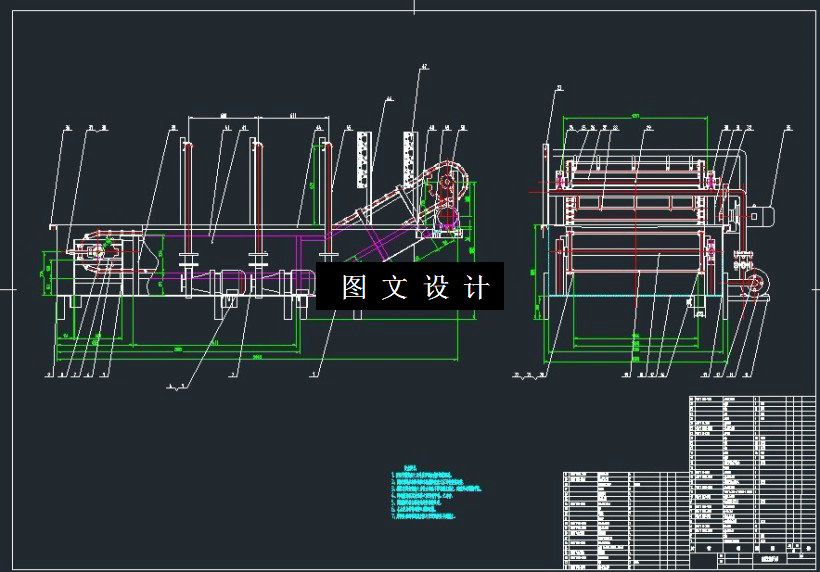

CAD版本图纸，共6张

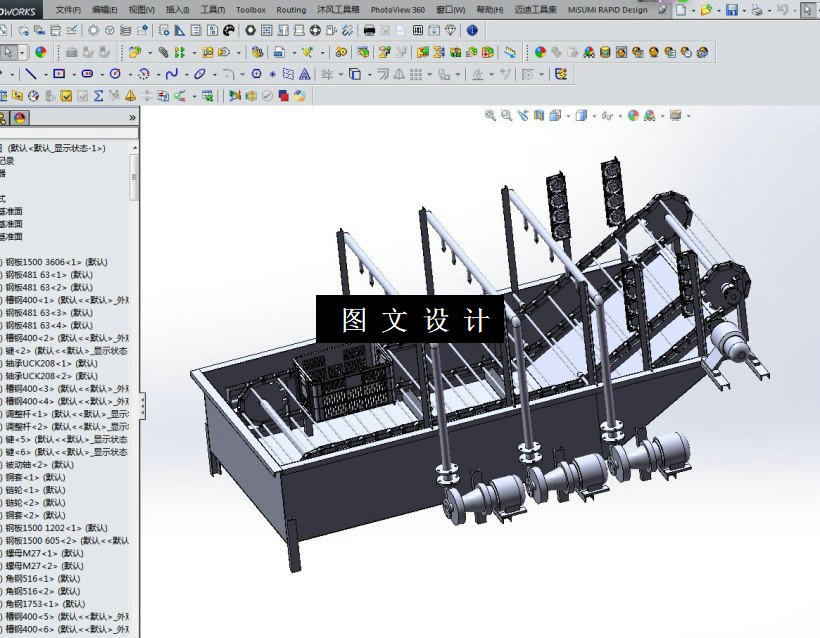

SW三维图一套

摘要

小动物身上需要小动物洗澡然后烘干，通过机械结构的详细设计满足这些使用需要。整个运动的过程必须在密闭的空间中进行，只有这样才能保证运动的过程中水不会四处乱溅，这样首先就要设计一个结构合理的水槽，采用SUS304材质作为水槽材质，钣金折制氩弧焊焊接加工成一体的水槽，同时也要对水槽进行漏水试验，保证在水装满的情况下连续100小时没有漏水现象。只有保证滴水不漏才能保证电机、电器件等的安全；输送机构采用链条输送，由于小动物的脚不能掉落至输送带下面，这里采用不锈钢网链作为输送介质，网链采用直径2毫米的不锈钢编制而成，交错处的孔径为3毫米。至于水路采用循环水路，采用卧式安装的水泵，进口直接连接于水槽之上，出口则分为两路，其一连接于水槽，另一连接于喷头管路上，通过这样的设计就能充分保证小动物能够小动物洗澡干净。结合以上本次设计的重点有两个，其一是网链输送机采用不锈钢材质，其二就是自动控制的水小动物洗澡以及烘干的系统。 根据小动物大小将小动物放到不同的塑料筐中，塑料筐四周和底面均为镂空的形状，放到筐中既能保证小动物的安全、同时也能有效防止在洗澡的时候小动物乱动的状况发生。筐带着小动物通过传送机构的输送到达喷水清洗点，几次清洗之后最终达到烘干区域，最后到达出口附近，光电检测系统检测到筐已到位，PLC会给输送马达信号、停止转动，之后需要人工取走小动物。小动物洗澡可以多个小动物同时进行，互补影响，整个系统自动化控制，节省劳动力、效率高。 关于驱动的方式本设备采纳摆线针轮减速机，特点是采用二级直接连接，马达是三相异步电机、做放水外壳处理，减速机和主机之间采用短节距精密滚子链连接，本身链传动就是结构相对比较简单，同时传动过程中效率很高，制作成本也比较低，更重要的是能够很好的满足使用，整体性价比极高。
