作品包括:
Word版设计说明书1份

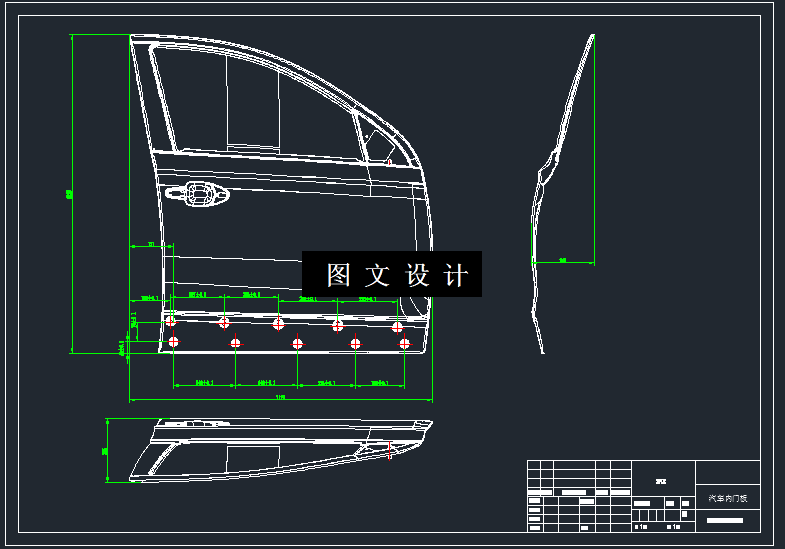

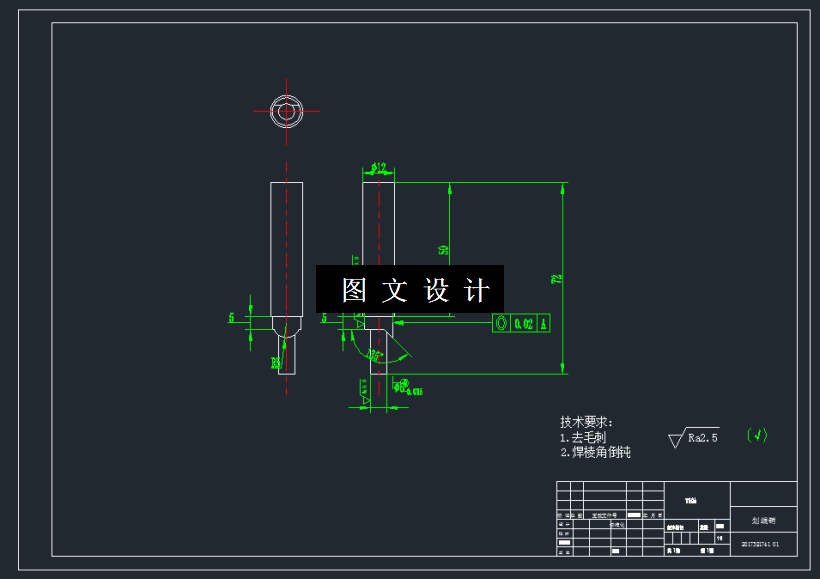

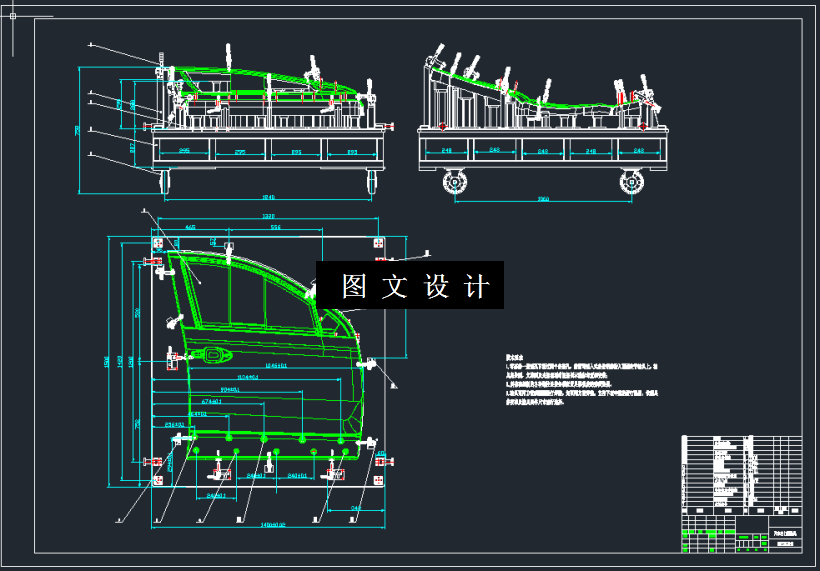

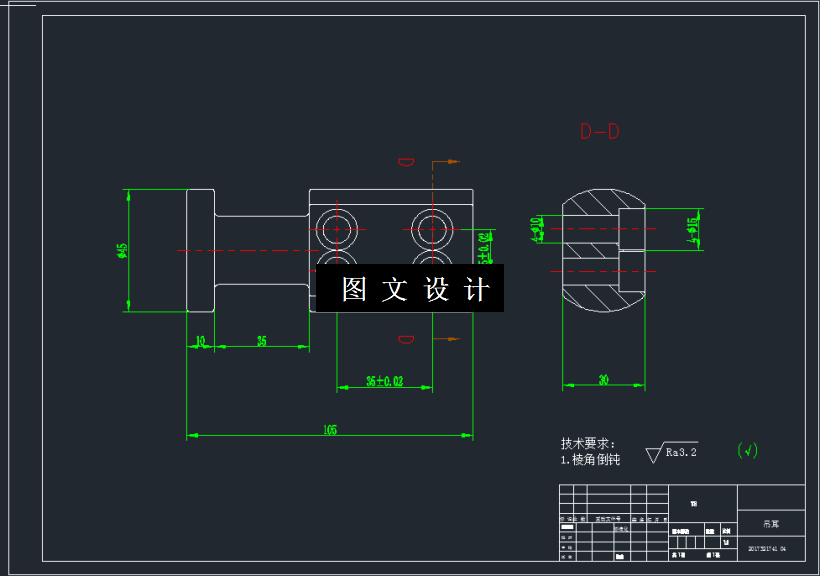

CAD版本图纸,共5张

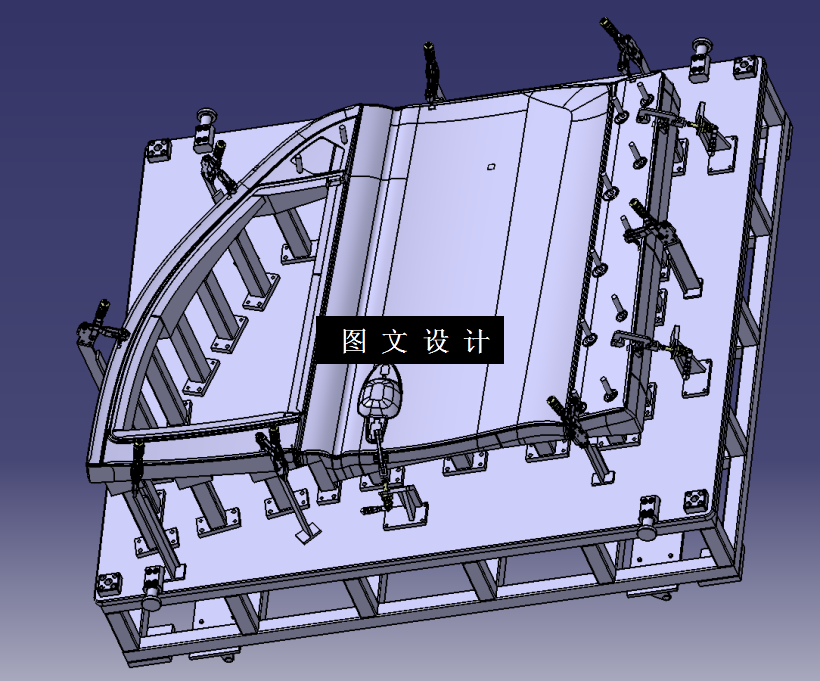

Catia三维图一套
摘要
作为一种快速简单的工具,检具(也称检测工具)用于测量和监控制造公司中各种尺寸的产品。操作方便,稳定耐用,检测数据非常直观。它广泛应用于汽车制造业。该测试工具对缩短项目周期、提高生产效率和产品质量具有重要意义。它是汽车工业的基本过程测试设备。这是中国汽车工业制造技术和国际标准快速发展和成熟的重要标志之一。 本测试工具是企业控制各种尺寸产品(如外形尺寸、外径、功能、空间尺寸等)的工具。)在工业生产过程中。它可以快速反映零件是否合格以及问题锁定发生在哪里。这将有助于企业提高生产效率和质量控制,适用于汽车零部件等大型生产线上生产的产品。用于更换专业测量工具,如光滑塞规、螺纹塞规、内外千分尺等。 本设计的主要内容是汽车内门板检测工具的设计。它涉及定位装置、夹紧装置和导向装置的设计。首先,需要参照零件图对工件进行分析,初步确定设计方案,确定检验工具的基准面、凹凸情况,检测截面、定位面等。,并绘制其二维图。其次,进行了设计和建模。检查工具的具体结构由夹紧装置、测量销、定位销、定位块等机构组成。 检测工具的具体实施方案是:整机包括测量台、机架、定位销、快速压力夹和检测销,测量台位于机架上,快速压力夹分布在测量台周围,两个定位销分别位于测量台的左下和右上,检测销插入门板中,然后进行检测。
