Z1450-铣床主传动系统的设计[含SW三维图] 下载积分：200　资料编号： Z1450

作品包括:

Word版说明书1份，共41页，约13000字

任务书一份

开题报告一份

外文翻译一份

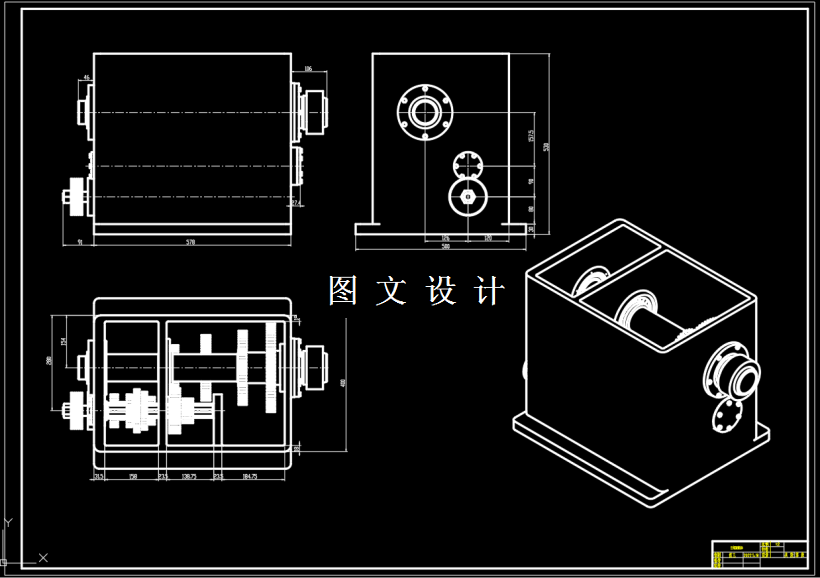

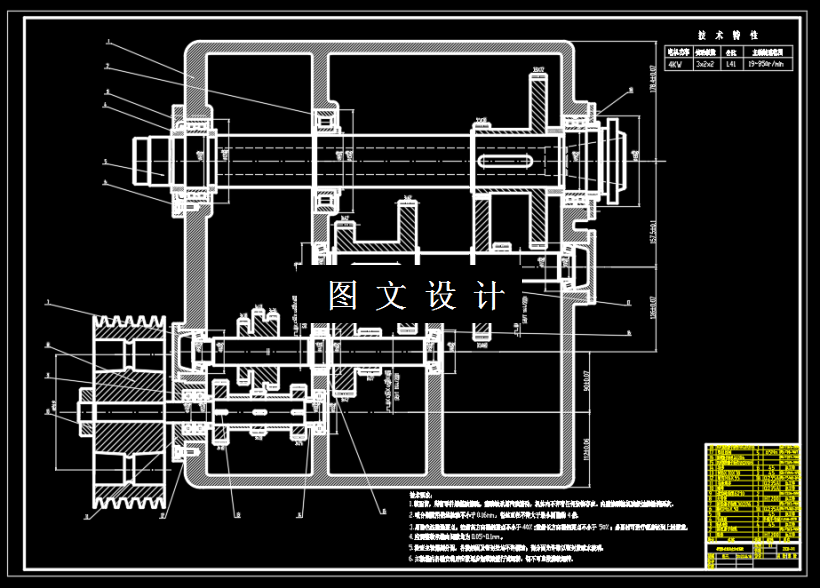

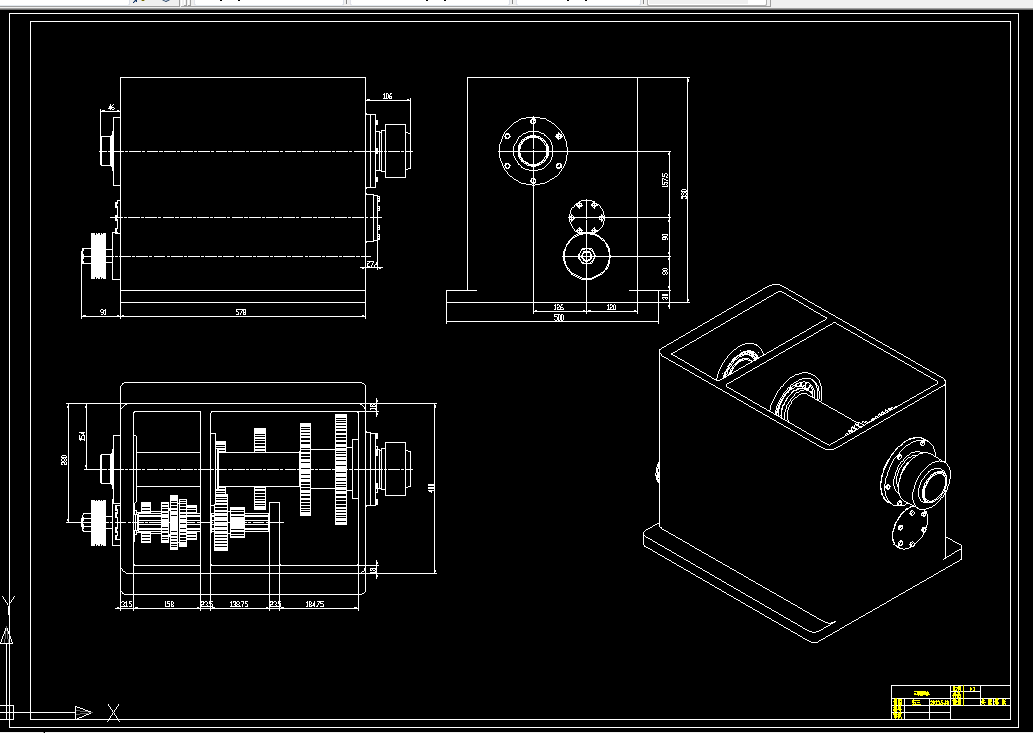

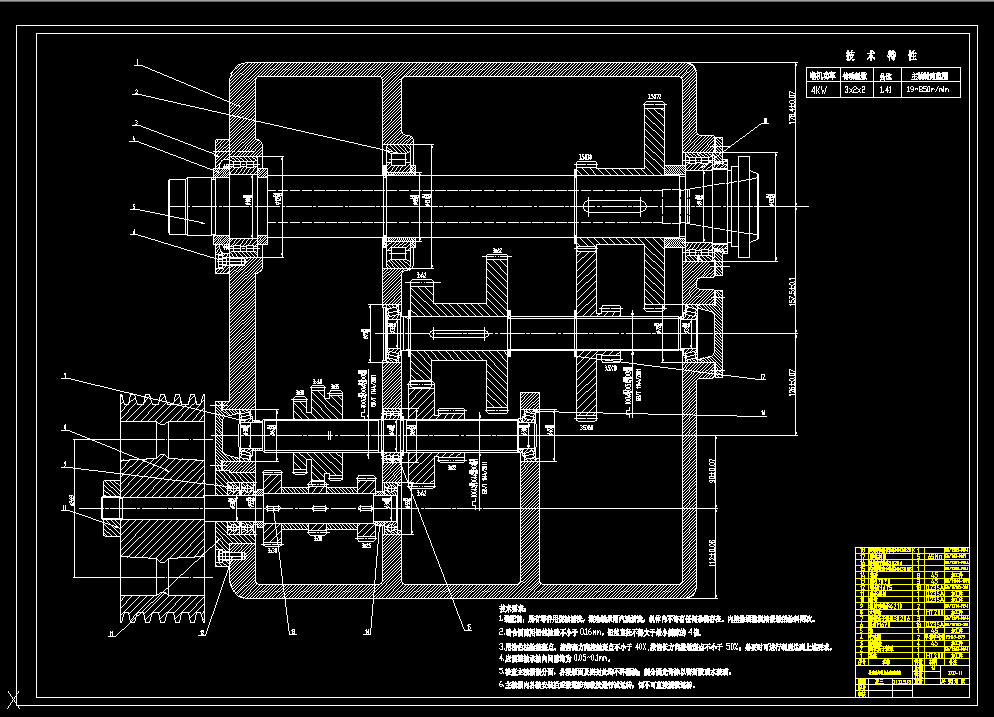

CAD版本图纸，共4张

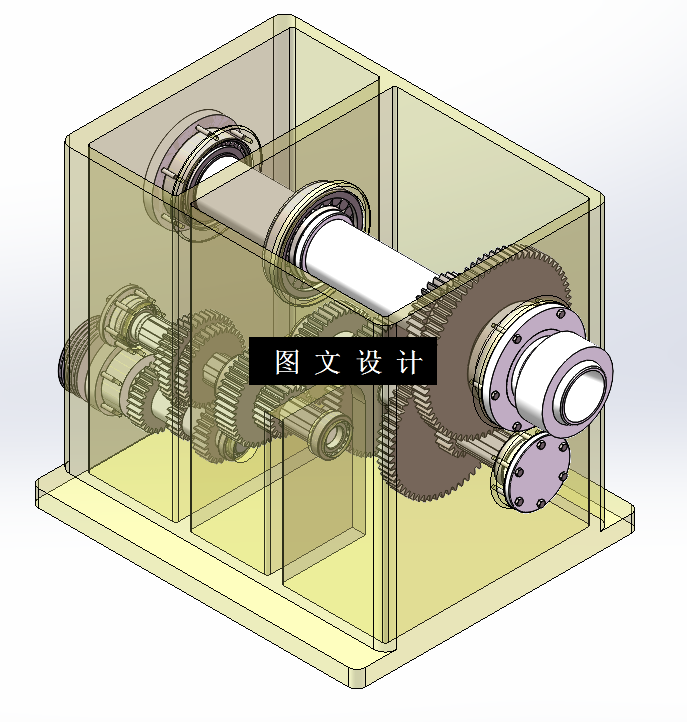

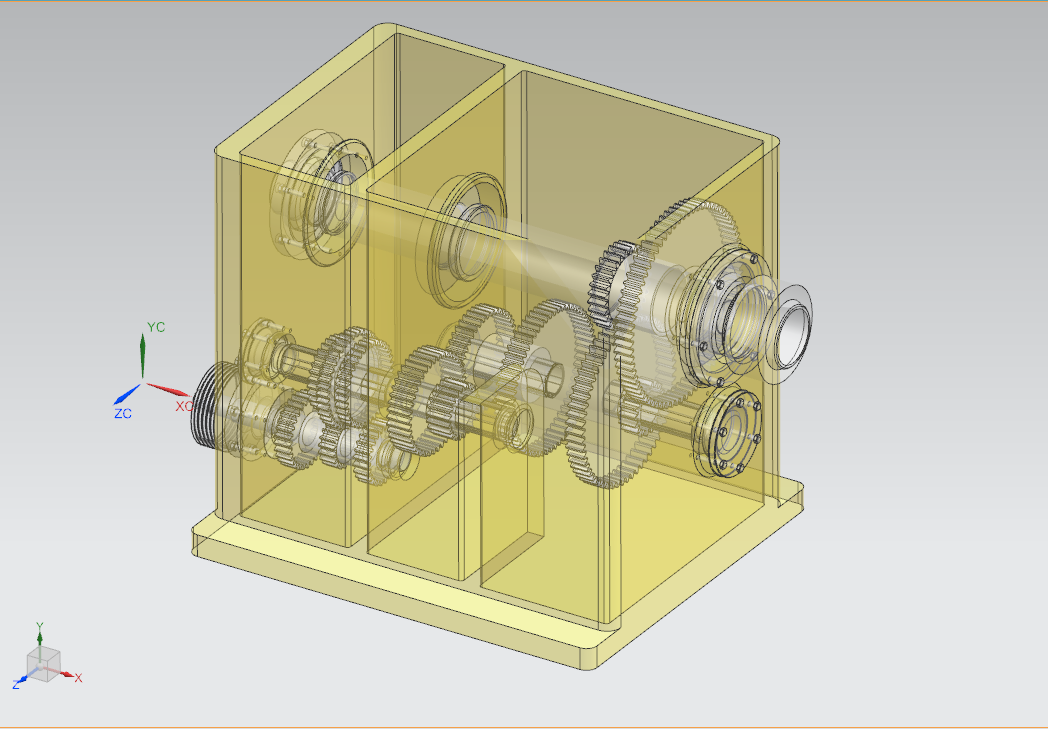

SW三维图一套

摘要

普通卧式铣床其主要结构包括床身、工作台、主轴、进给机构、切削刀具等部件，其中主传动系统是卧式铣床的核心部分，其主要作用是将电机的动力传递到铣刀上，以实现加工工件的目的，其设计和性能直接影响到整个设备的加工精度和效率。随着科技的不断进步，普通卧式铣床主传动系统研究现状不断发展和改变。未来，随着新技术的不断涌现，铣床的主传动系统也将继续发展和改进。本课题设计过程中，首先首先说明了课题的研究背景和意义，包括铣床的定义，同时阐述了普通卧式铣床的主传动系统的研究和发展现状。结合文献分析的结构和课题任务书，进行了整体传动方案的设计，首先确定了设计参数和大体结构，分析和计算出了转速图以及各级齿轮传动的传动比。其次对整个传动链条进行了详细的设计，主要包括了带传动和齿轮传动这两种传动类型，分别对其行了详细的分析和设计，然后对轴承、键和传动轴也进行了详细的计算和校核分析。然后针对各种组成零部件进行了详细设计，包括下箱体的设计、轴的设计、齿轮的设计、大带轮的设计、各种轴承端盖和轴套等，均进行了三维建模。最后对铣床的主轴利用仿真软件进行了有限元仿真，仿真过程中首先导入三维模型，然后定义其45#钢的材料，导入材料属性，针对模型特点进行网格划分，然后添加主轴受到的载荷，以及支撑等约束，最终得到了应力和应变的仿真结果，与材料屈服强度等进行对比，最终可以满足设计要求。

关键词：卧式铣床，主传动，主轴，齿轮，轴承端盖
