M2703-手持电动雕石机的结构设计 下载积分：60　资料编号： M2703

作品包括:

Word版设计说明书1份

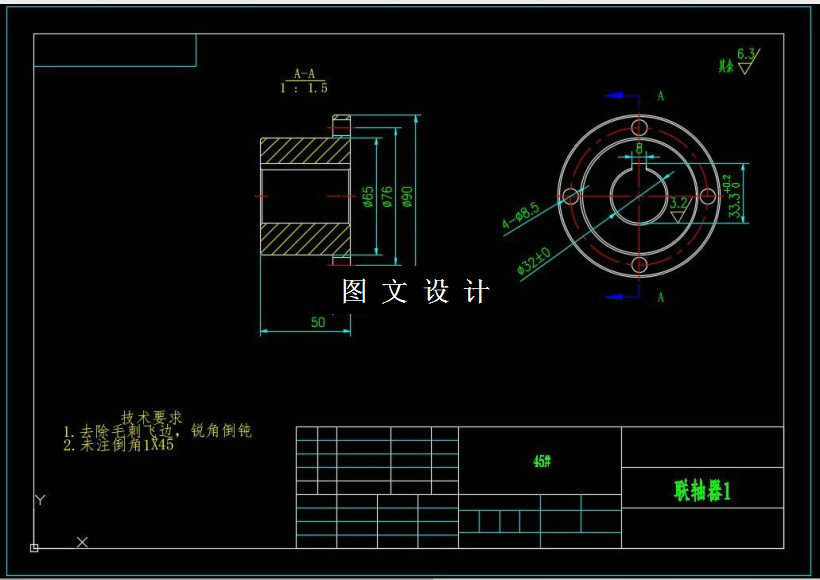

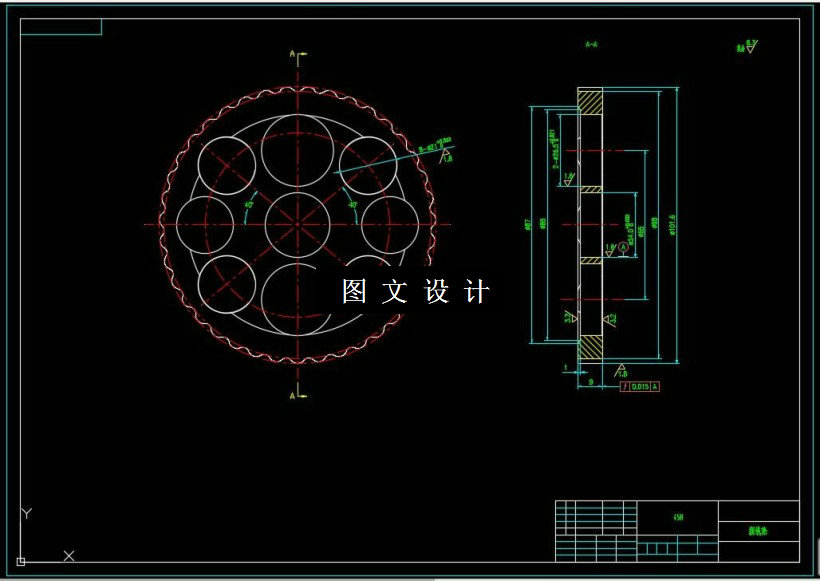

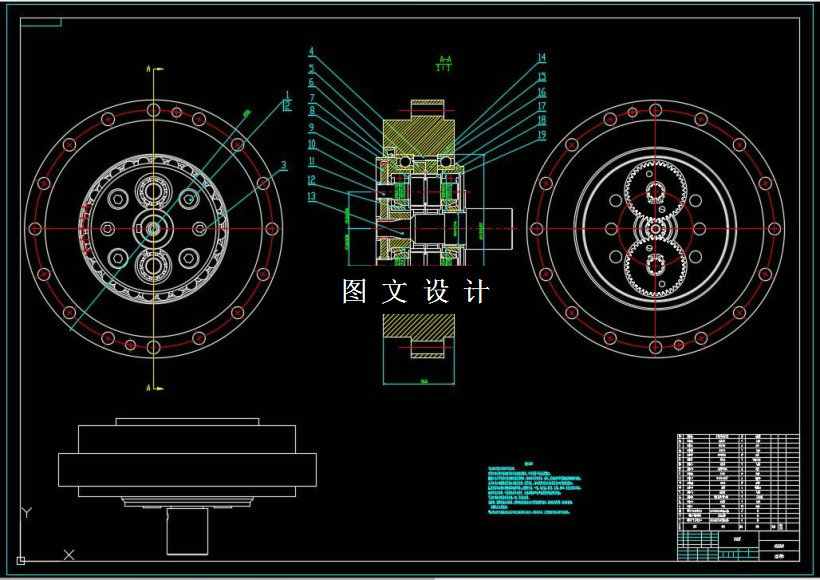

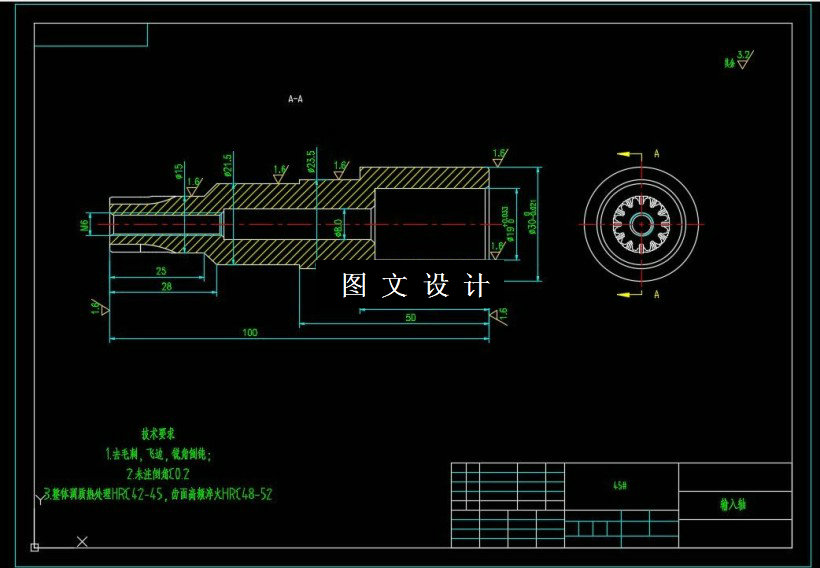

CAD版本图纸，共11张

摘要

手持电动雕石机是一种新型的岩石雕刻机结构，相比于普通的行星齿轮传动与定轴传动，它具有更高的传动效率和更强的承载能力，同时输出扭矩较大，内部的结构布局更紧凑，在重型机械、航天军工等领域前景广阔。本文尝试从提高传动稳定性、结构强度和刚性的视角，设计出符合课题性能指标的内平动手持电动雕石机。 本设计的创新点有三：1.采用花键代替传统的平键进行传动和联结，花键具有良好的对中性与导向性，能更好地适应本题中传递扭矩大、冲击力强、高速精密传动的工作要求；2.采用双行星轮左右对称布置，这样一来可以分散传统的单行星轮传动机构中轮齿所遭受的较大应力，降低齿轮磨损和机器故障风险；3.采用整体压铸成型法对手持电动雕石机壳体进行加工，提高整体的结构强度。
