M2755-货车拉式膜片弹簧离合器设计 下载积分：50　资料编号： M2755

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

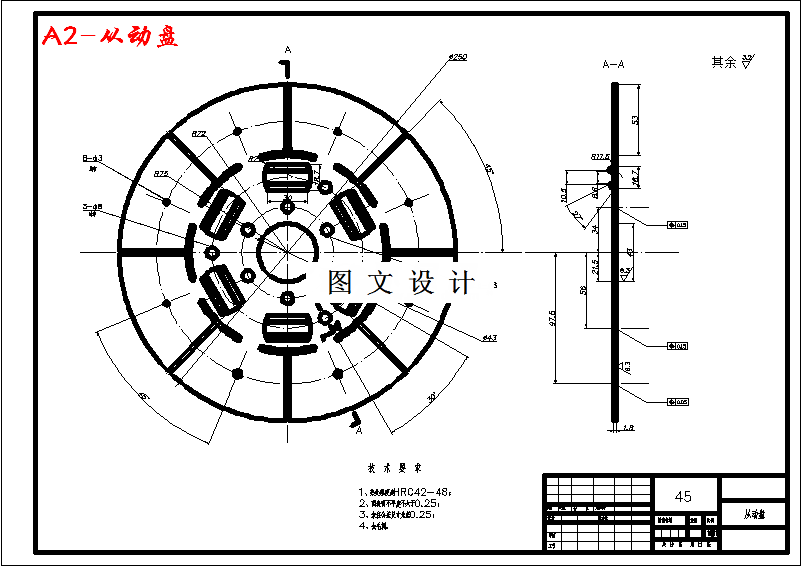

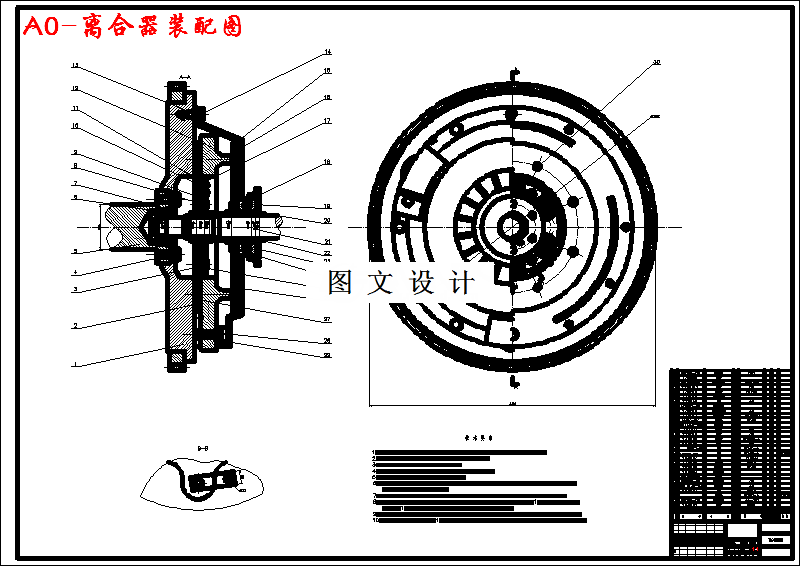

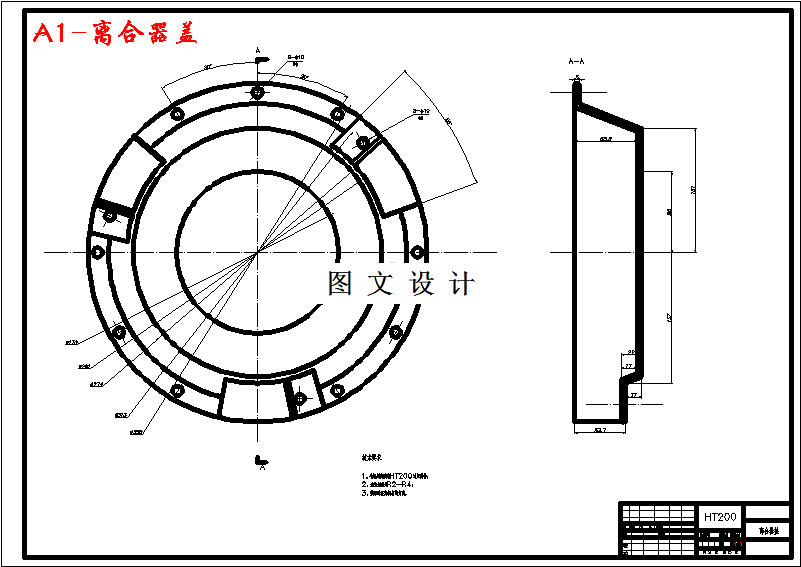

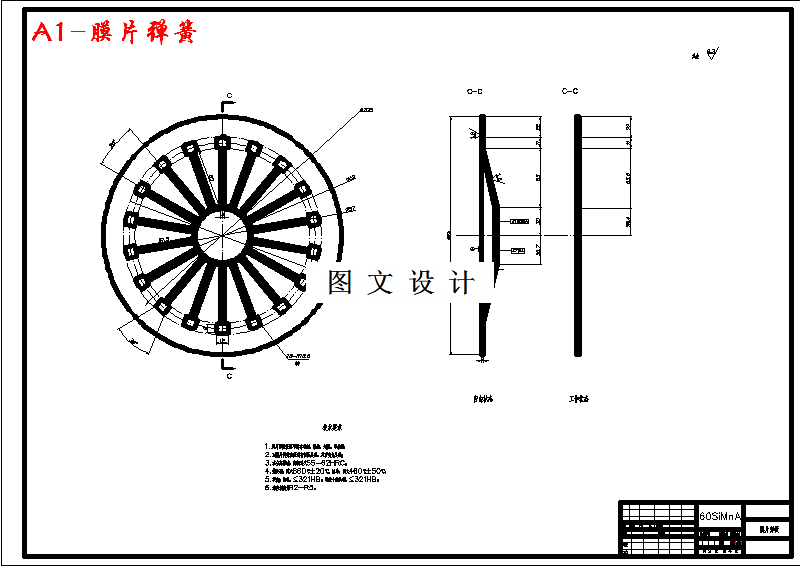

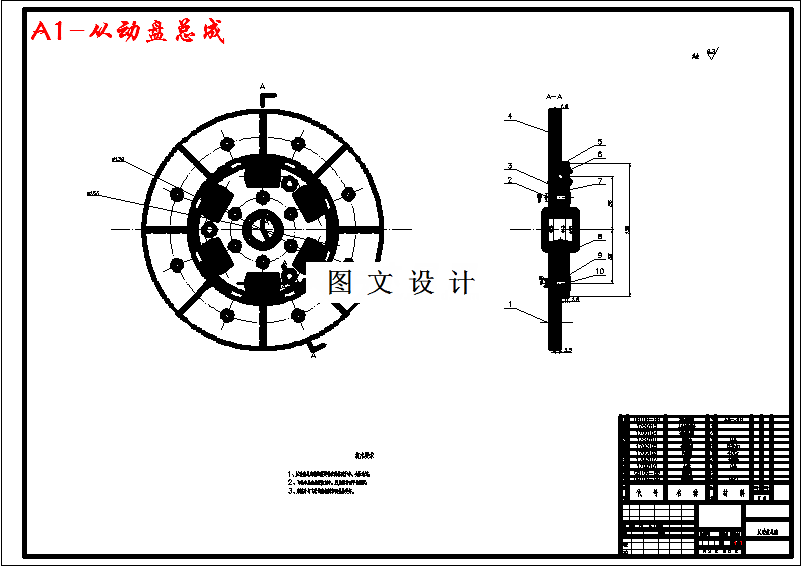

CAD版本图纸，共9张

摘要

本设计分析了本设计所要采用的的膜片弹簧离合器，对膜片弹簧离合器进行了分类，阐述了膜片弹簧离合器的原理和组成，及其特性。通过详细的推导过程积累了大量的数据，并成功的绘制出了膜片弹簧离合器的成品图。主要叙述了膜片弹簧离合器的发展现状和它的工作原理，在此过程中，经过对比结合，初步确定了合适的离合器结构形式，选取了膜片弹簧离合器，为后面的计算提供了理论基础。在计算中，首先确定摩擦片外径尺寸，然后根据该尺寸对其他部件总成进行了计算和设计。通过计算校核摩擦片外径尺寸，计算选择出其他部件的外形尺寸，再对其进行校核，确定是否能达到设计要求。设计包括对从动盘总成的设计校核，对压盘的设计校核，对离合器盖的设计校核及离合器盖的设计校核和优化。具体设计计算了摩擦片、膜片弹簧、压盘、离合器盖、传动片等多个部件总成。
