M2768-车身焊接生产线控制系统设计 下载积分：50　资料编号： M2768

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

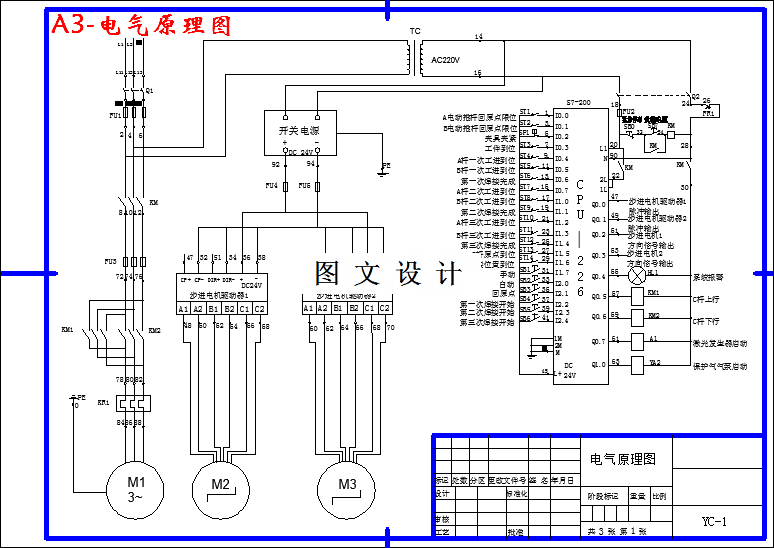

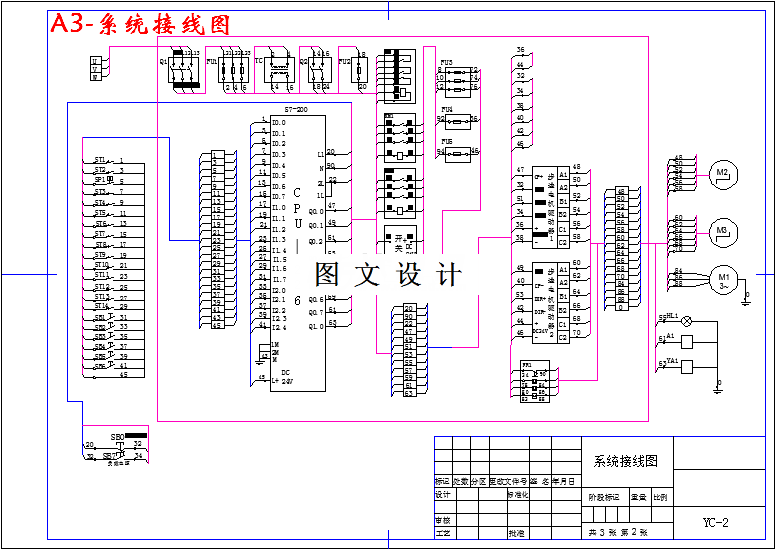

CAD版本图纸，共3张

组态一份

摘要

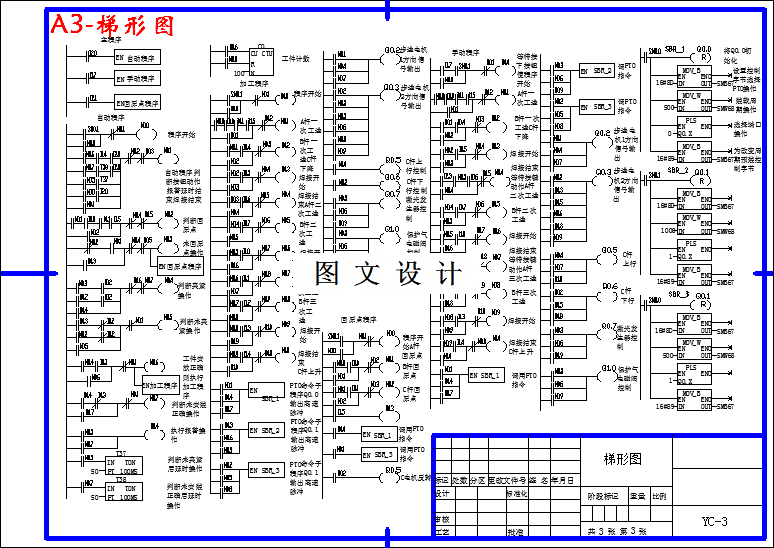

本设计具有很高的参考价值请审核人员不要以模型简单而退稿。本设计研究了一种基于可编程控制器（PLC）的白车身焊接生产线控制系统。利用可编程控制器功能强、可靠性高、抗干扰能力强及编程方便、灵活等特点，它可以对激光焊接设备进行控制，使其完成车身焊接的技术及工艺要求。本设计分为五部分内容，分别为引言，车身焊接系统总体设计，硬件设计，软件设计和组态软件界面设计。其中在硬件设计部分中，本设计主要研究了焊接生产线中对位置控制要求精确的机械结构，和各个部件的选型；在软件设计部分中，完成了I\O点数的分配和梯形图的绘制。在组态软件界面设计中，给出了各个控制界面和相关介绍。本课题采用的主要技术是激光焊接技术和步进电动机驱动与控制技术等，利用这些技术使本系统中的机械机构协完成多工序的焊接生产任务，从而大大提高了焊接生产线的工作效率。由于步进电动机的精密度很高，并且由于作为执行机构的电动缸的特殊优点，本焊接生产系统可以使工件的焊接达到一定的标准化和精确度。通过PLC与上位机相联，操作者可以在上位机中实时监测与控制该焊接生产各个动作的完成。本设计详细介绍了车身焊接的工艺流程，给出了整个焊接系统软、硬件设计的过程，绘制出了PLC的外部接线图与电器原理图，并以此为基础进行编程，实现了系统的可操作性。因此在汽车白车身焊接生产线中，本设计具有较高的实际应用价值。
