M2796-甘蔗收割机切割刀盘浮动控制系统设计 下载积分：50　资料编号： M2796

作品包括:

Word版设计说明书1份

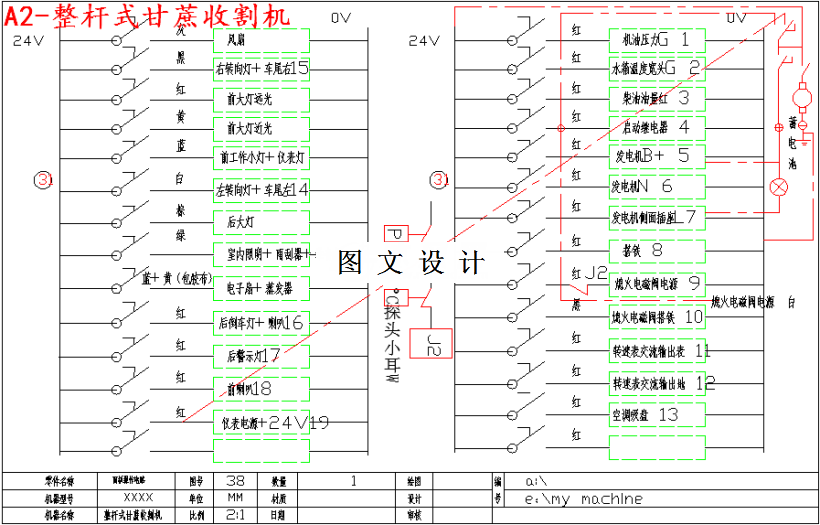

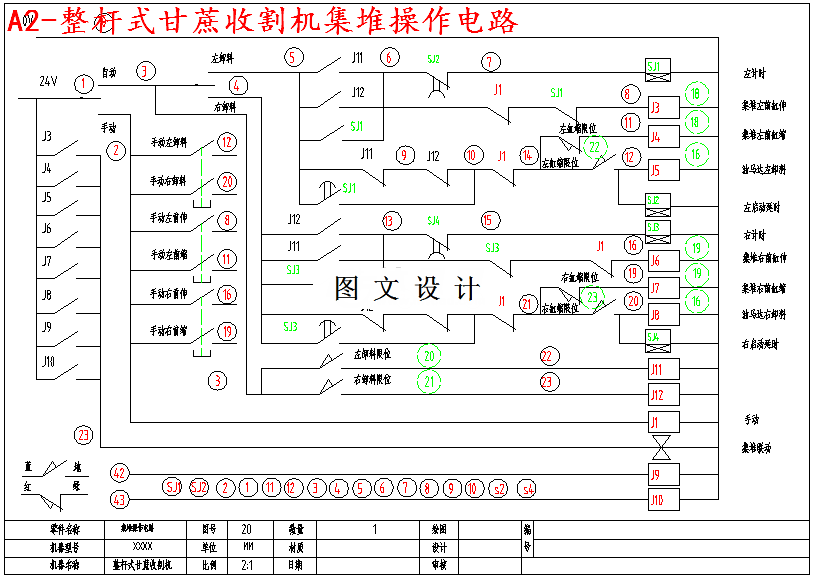

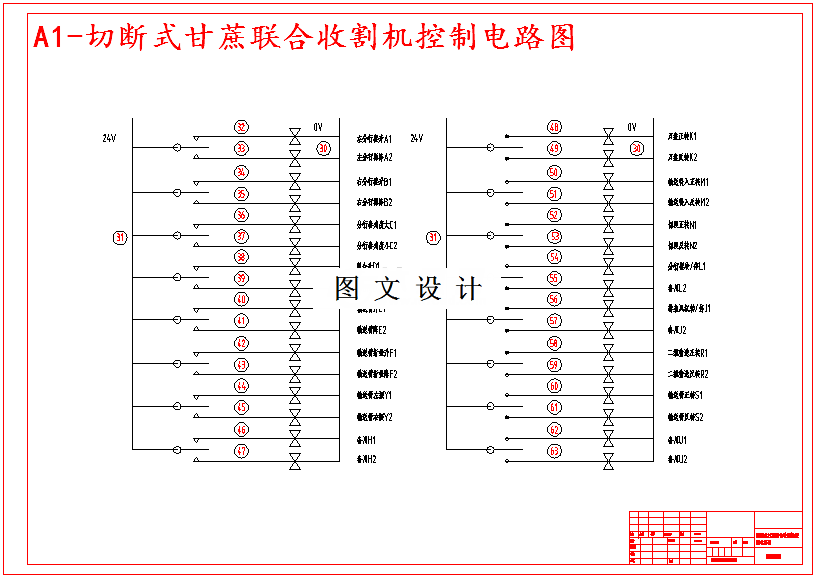

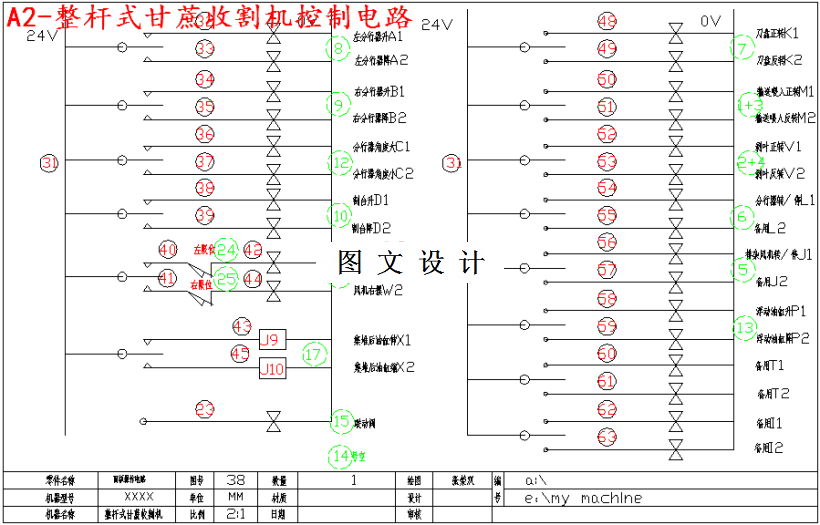

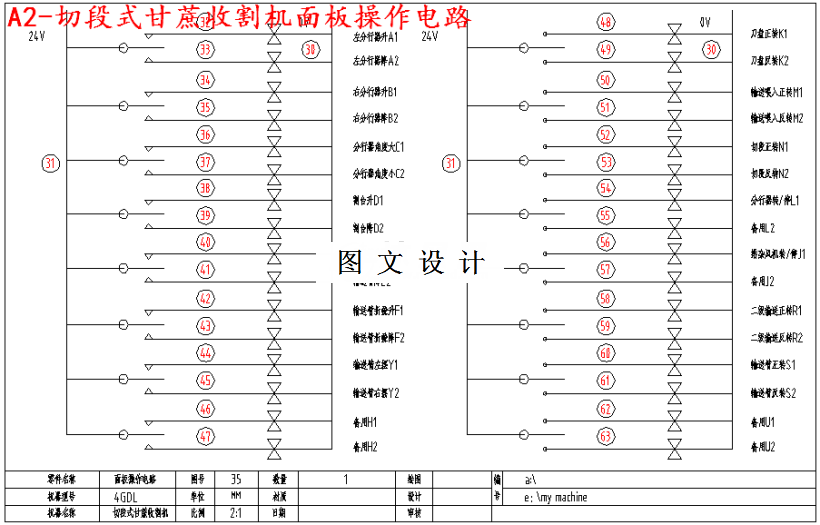

CAD版本图纸，共5张

摘要

这是一份很具有设计参考价值的方案，希望审核人员不要以模型简单退稿，再三斟酌。针对甘蔗收割机在田间作业时，地形起伏变化影响切割刀盘刀片入土切割的深度，造成甘蔗根茬高度变化、根茬破头等问题，设计了一种基于AT89S52单片机的刀盘高度浮动控制系统。采用超声波测距雷达测量刀盘刀片最前端位置以及对应切割刀盘刀片最前端处垄间地形变化情况，在单片机内部对测量值进行中位值滤波处理后作为刀盘调整的参考值，对电液换向阀输出控制信号调整刀尖位置，实现切割刀盘高度随地形变化。为验证该系统的工作性能，在4GDL-132型甘蔗收割机样机上进行了试验，试验结果表明：设置刀尖与地面距离标准值为17.5cm，允许波动范围±2cm，在20m长、±5°坡度变化的路面行驶时，刀尖与地面距离平均值为17.49cm。试验结果证明，切割刀盘浮动控制系统能基本实现刀盘浮动控制，刀尖轨迹曲线与地面的轨迹曲线相同。
