M2800-汽车钣金件冲压级进模具设计[含Proe三维图] 下载积分：100　资料编号： M2800

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

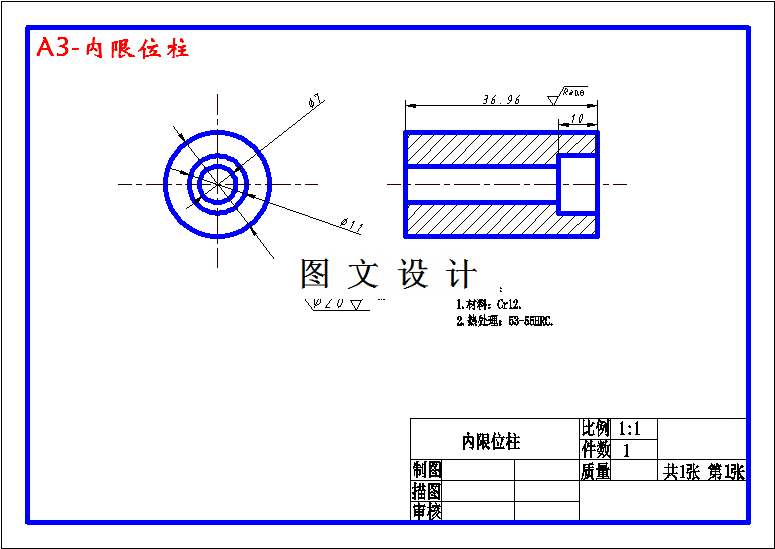

CAD版本图纸，共50张

Proe三维图一套

仿真动画视频一份

摘要

该工件是典型的冲压件，特点是工件尺寸比较小，材料强度要求不高，故属于一般冲裁件。冲裁件切断面的表面粗糙度查《多工位级进模设计与制造》表2.43得为3.2Ra/um，选择IT12级的冲压模，就能满足到零件的精度要求，模具生产等级为IT10级。制件能够保证的等级为IT12～IT13。对比零件图中已知的尺寸公差和冲裁能够保证的精度，确保现有的冲裁加工很容易达到所要求的的精度。此外的尺寸标注、生产批量等一系列的原则，同时也要满足冲裁的技术要求，因此，采用多工位级进模进行冲孔加工后进行弯曲成形。
