Z1133-炼钢排渣台车走行减速器的结构设计 下载积分：50　资料编号： Z1133

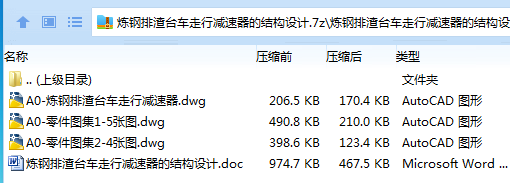

作品包括:

Word版设计说明书1份，共45页，约21000字

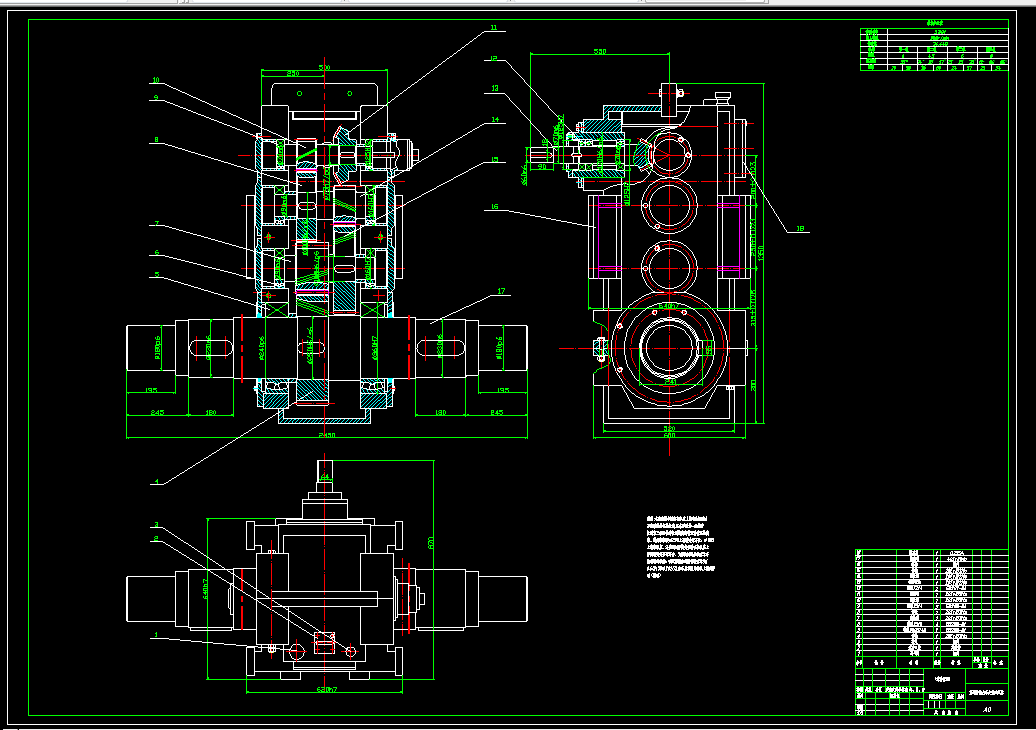

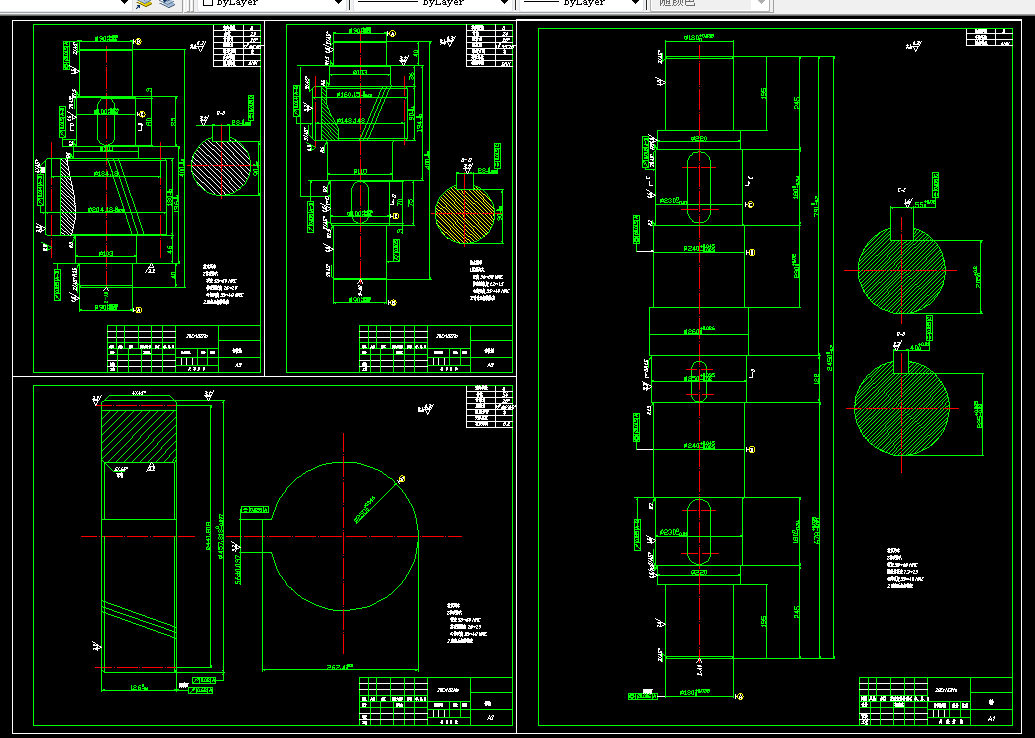

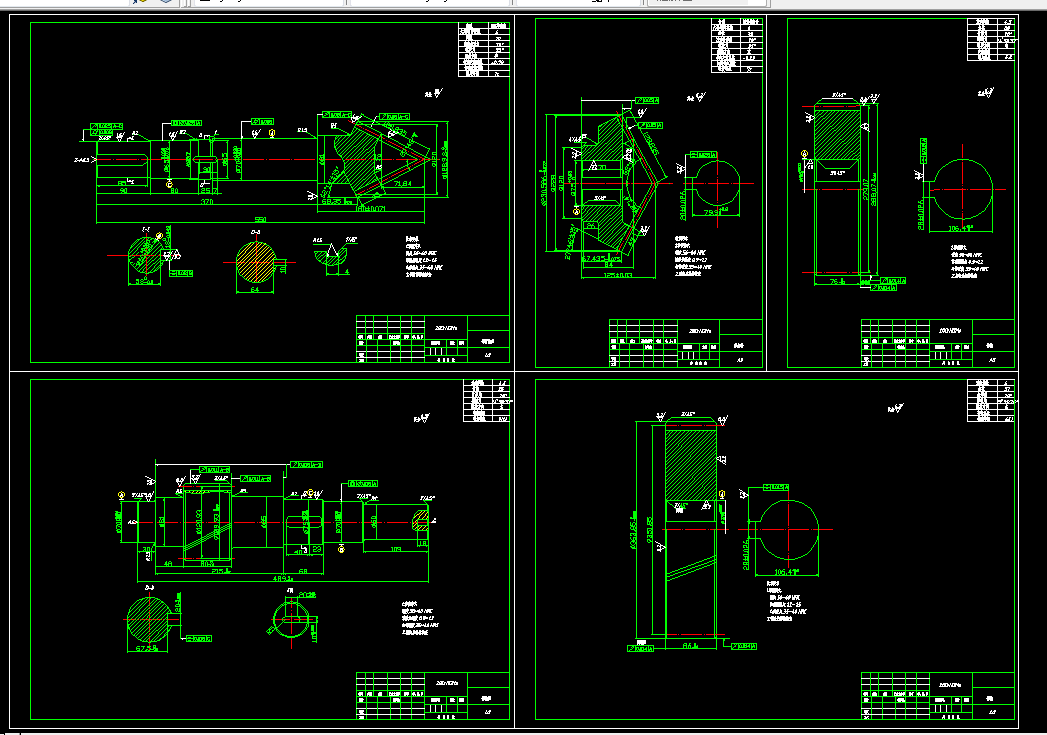

CAD版本图纸，共10张

摘 要

减速器是应用于原动机和工作机之间的独立传动装置，具有结构紧凑、传动效率高、传递运动准确可靠、使用维护方便和成批生产等特点。传统的减速器手工设计通常采用二维工程图表示三位实体的做法，这种做法不仅不能以三位实体模型直观逼真地显现减速器的结构特征而且对于一个视图上某一个尺寸的修改，不能自动反映在其他对应视图上。

齿轮传动是由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用。齿轮减速器的特点是效率高、寿命长、维护简便，因而应用极为广泛。

  本设计讲述了炼钢排渣台车走行减速器的传动装置——四级圆柱齿轮减速器的设计过程。首先进行了传动方案的评述，选择齿轮减速器作为传动装置，然后进行减速器的设计计算（包括设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式内容）。运用AutoCAD软件进行齿轮减速器的二维平面设计，完成齿轮减速器的二维平面零件图和装配图的绘制。

关键词：齿轮啮合  轴传动  传动比  传动效率

目    录

摘    要 I

Abstract II

第1章  绪论 1

1.1 研究目的和意义 1

1.2风水联合冷渣器 1

1.2.1工作原理 1

1.2.2分类特点 2

1.3滚筒冷渣器 5

1.3.1工作原理 5

1.3.2分类特点 5

1.4 减速器综述 7

1.4.1 减速器简介 7

1.4.2减速机的发展趋势 8

1.4.3 几种典型减速机简介 12

1.5任务要求 15

第2章 减速机原理及结构设计 17

2.1 炼钢排渣台车走行减速器的功能设计 17

2.2 减速器的工作原理及结构设计 19

2.3 传动系统动力设计 19

2.3.1 传动系统动力设计 19

第三章  典型零件设计计算 22

3.1 高、低速轴齿轮的传动设计计算 22

3.1.1高速轴齿轮的设计. 22

3.1.2 低速轴齿轮的设计. 24

3.2 高、低速轴的传动设计计算 25

结论 32

参考文献 33

致    谢 34

    附录1  中文译文 35

附录2  外文原文 39
