M2837-气动弹射装置机械结构设计分析 下载积分：50　资料编号： M2837

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

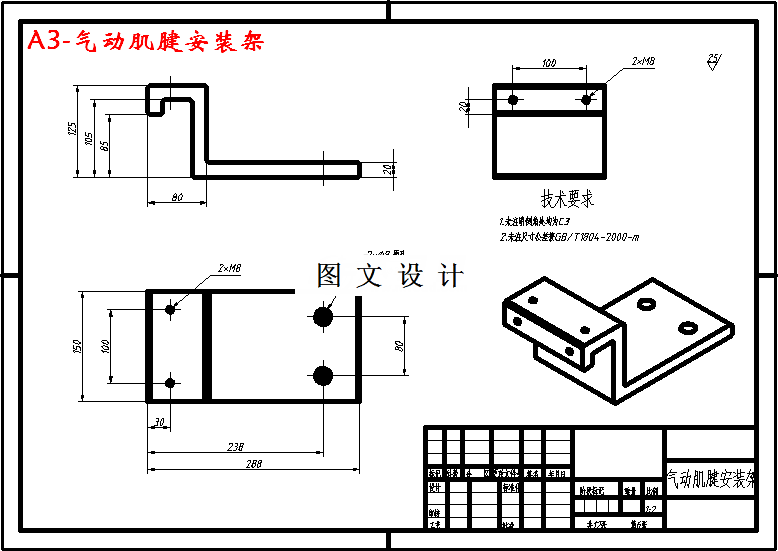

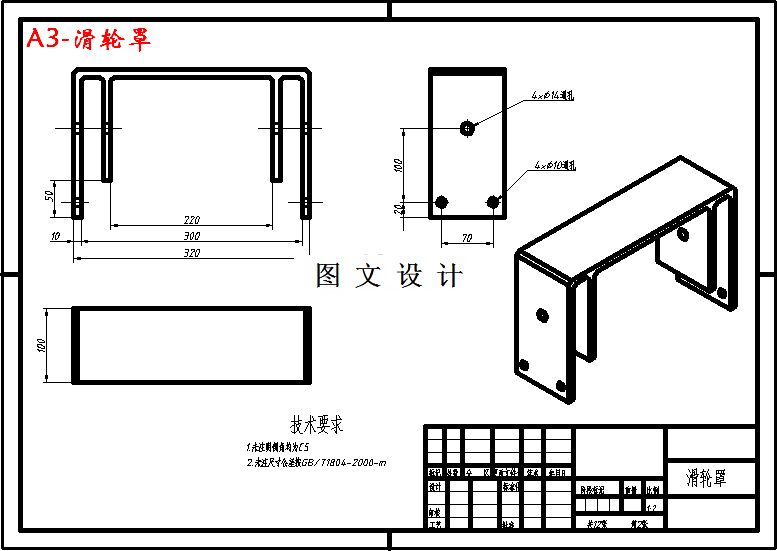

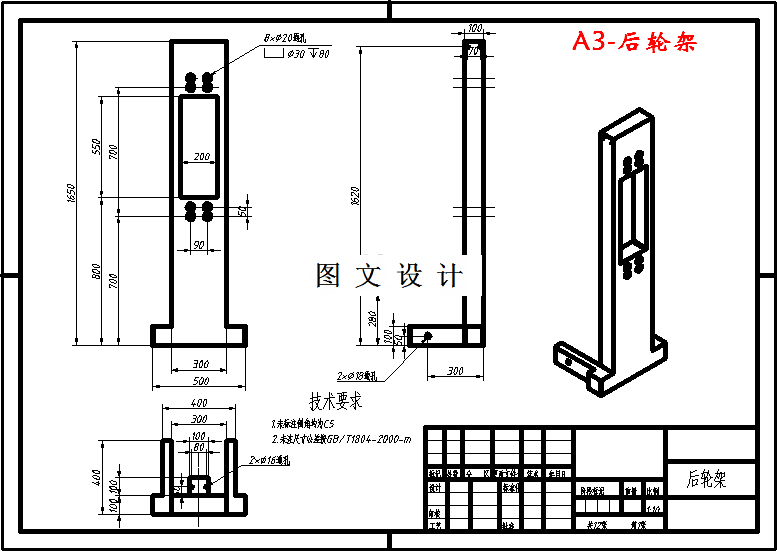

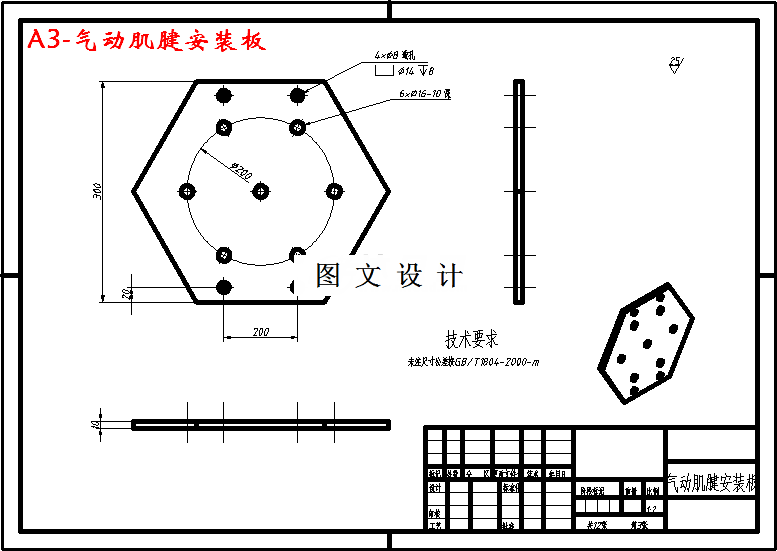

CAD版本图纸，共12张

摘要

目前，无人机逐渐得到了广泛的应用，其发射方式也多种多样。然而无人机发射方式仍然各自都存在一定的局限性，有待于进一步改善。本文根据目前比较常见的无人机的发射参数，在现有的技术基础上设计出了气动弹射装置。充分利用了气动技术的优点，克服了一些以前的无人机发射装置的不足之处。本装置采用气动肌腱作为执行元件，一定程度上提高了发射效率，成本也比较低。本文给出了所设计的无人机气动弹射装置的具体结构，对执行机构的选型进行了计算。给出了部分零部件例如钢丝绳的选型设计。在设计完成后对装置的主要受力部件进行了强度校核，本文的强度校核采用的是有限元分析法，直接用Autodesk Inventor Professional软件中的有限元分析模块进行分析，验证了装置的可行性。然后本文针对装置的运动装置进行了运动分析，给出了其加速度、速度以及位移的方程。通过本设计对无人机气动弹射装置的结构设计和分析，为气动弹射装置的研究提供了部分依据。
