M2846-MB106A进给系统8级变速装置设计 下载积分：50　资料编号： M2846

作品包括:

Word版设计说明书1份

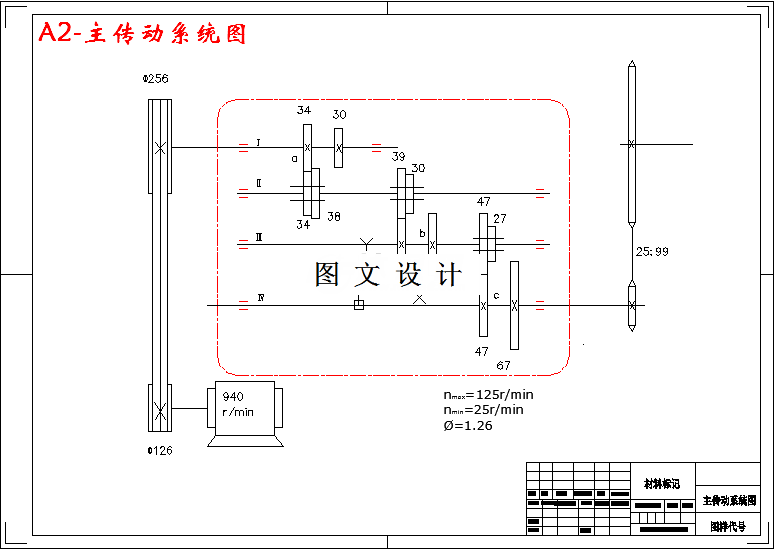

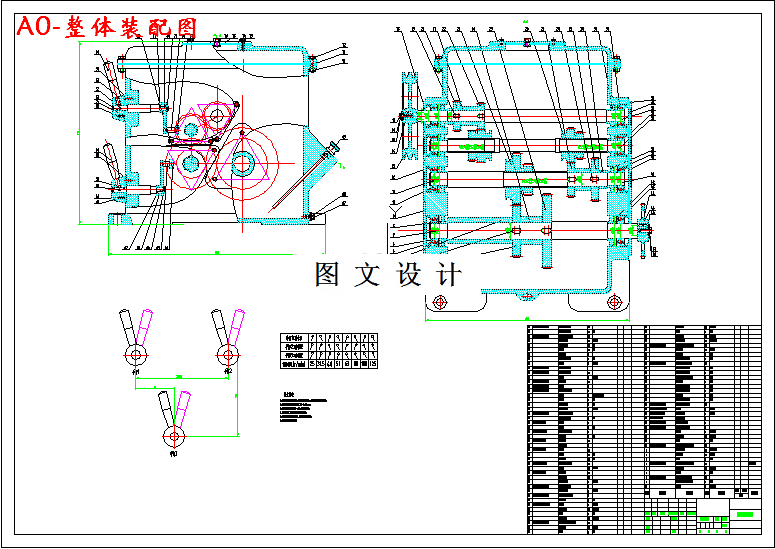

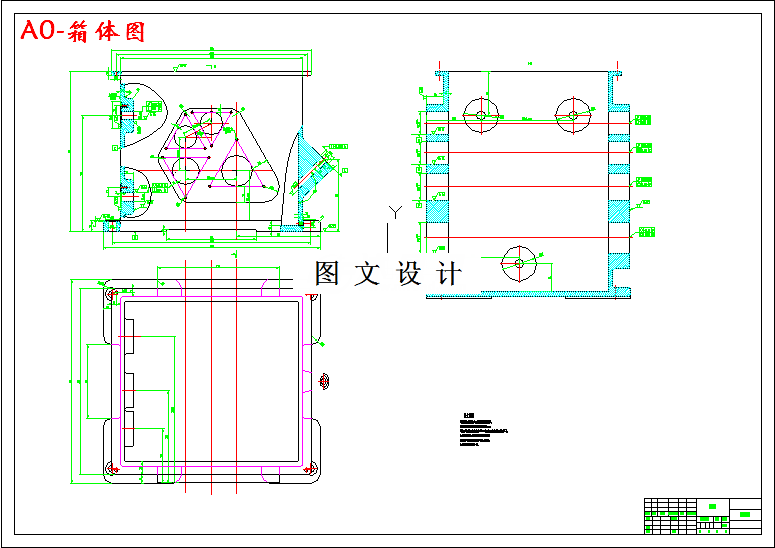

CAD版本图纸，共3张

摘要

将MB106A进给系统中的无级变速装置改为八级有级变速装置，并进行系统的设计与计算。设计原始数据：加工木料最大宽度600mm、加工木料最大厚度200mm、最小刨削长度290mm、最大刨削厚度5mm、刀头切削圆直径128mm、刀轴转速6000r/min、刀片数4片、进料辊筒直径90mm、进料速度7～32m/min、主电机功率5.5kw、加工材种软、硬杂木、木材含水率10%～15%。集中式布局虽然结构紧凑，安装方便，但精度不高，多用于中大型机床，分离式传动布局变速箱产生的振动和热量不易传给主轴，加工精度受振动和热变形的影响较小，故选择分离传动式布局作为MB106A的变速装置。
