M2883-深井泵体的焊接工艺工装设计 下载积分：50　资料编号： M2883

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

摘要

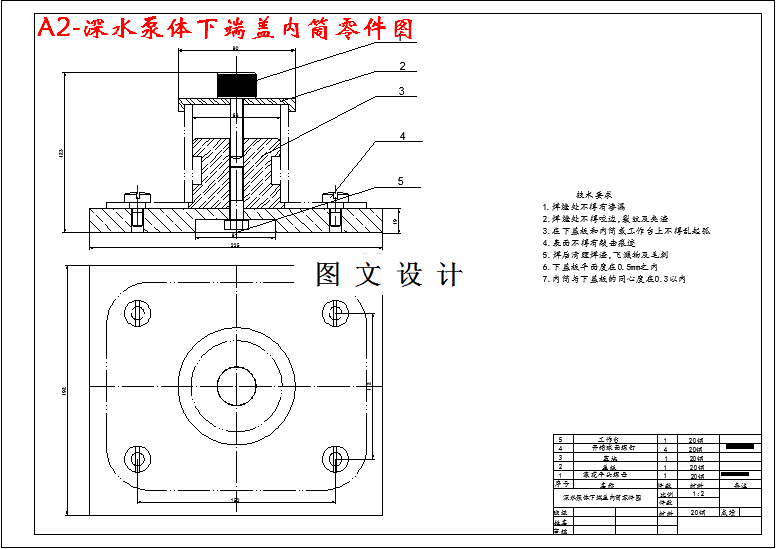

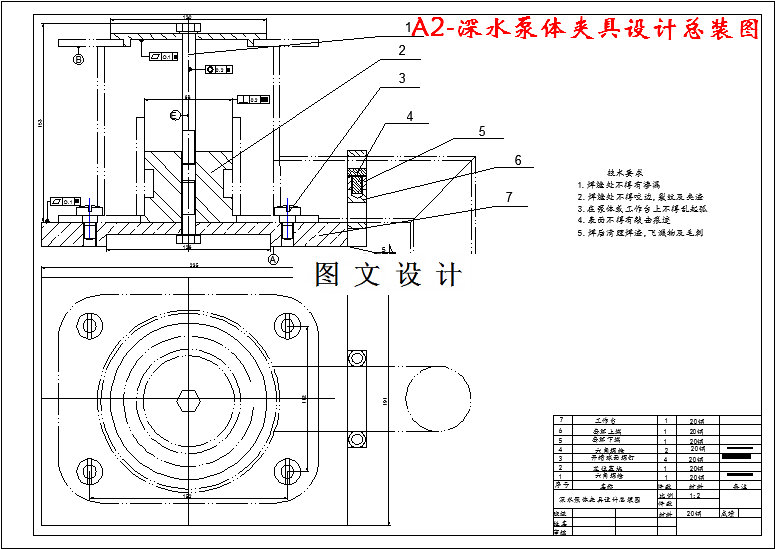

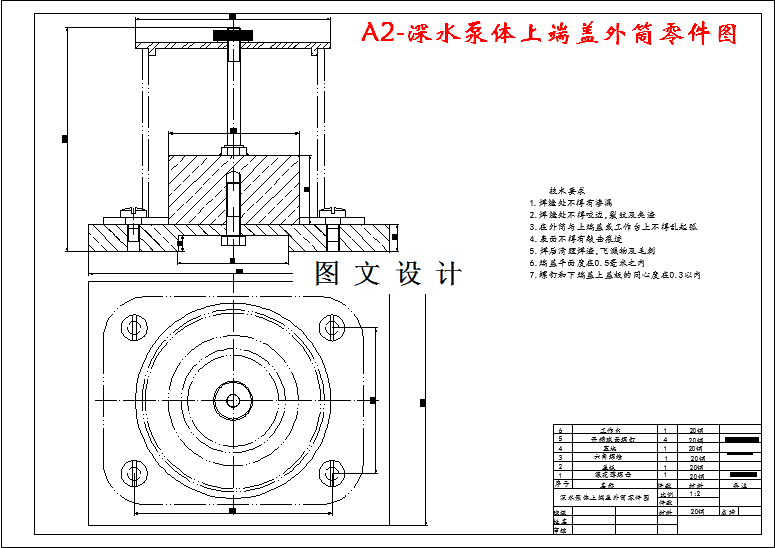

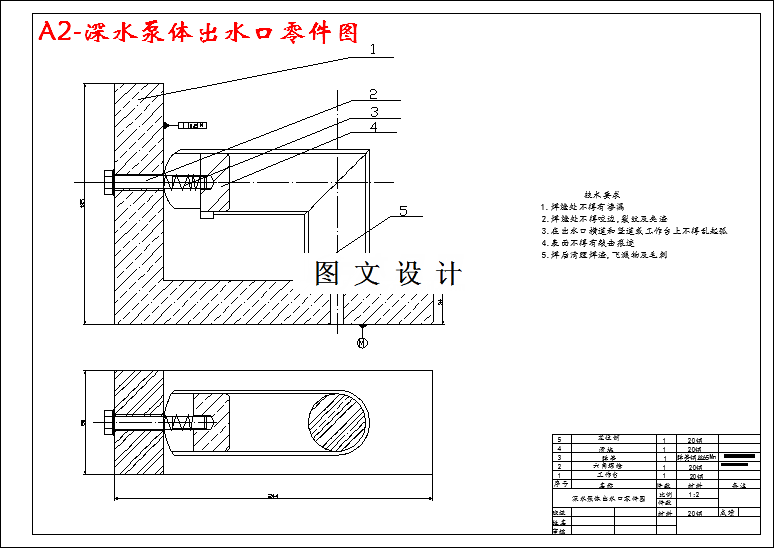

深井泵将地下水抽取到地面后经输水管道送到地面上，广泛用于农业灌溉、畜牧业牲畜饮水以及人们的生活用水，本次泵体采用奥氏体不锈钢（1Cr18Ni9Ti）材料经氩弧焊焊接而成，由于地下水中富含氢离子、氯离子、盐类物质以及溶解于水中的O2、H2S等因素置换铁，使铁离子溶于水中，从而使深井泵体受到腐蚀。此外焊接时深井泵易产生焊接残余变形和上下端板位置的相对移动。为保证深井泵的尺寸精度、不发生角变形，本次设计了下端盖与内筒、上端盖与外筒、外筒与下端盖，出水口、以及总装配五套夹具，同时在选择焊条直径时充分考虑了减小焊接热输入，选择焊接电流时，当其他参数不变，原则是在保证焊接质量的前提下，焊接电流越小越好。由此保证了深井泵的焊接工艺要求。
