M2892-公路预应力混凝土连续梁桥上部结构的设计 下载积分：50　资料编号： M2892

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共13张

摘要

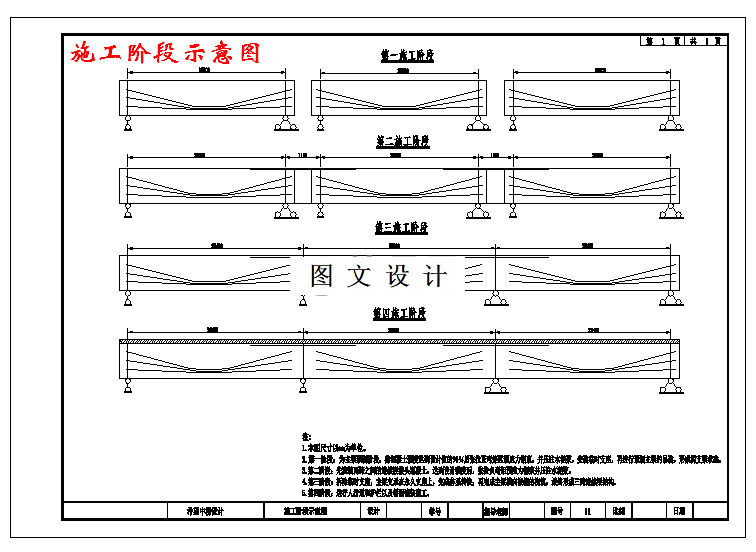

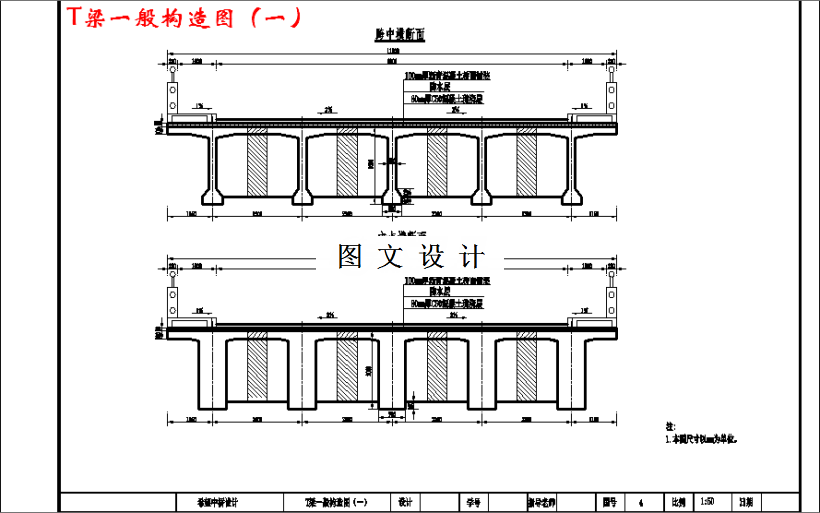

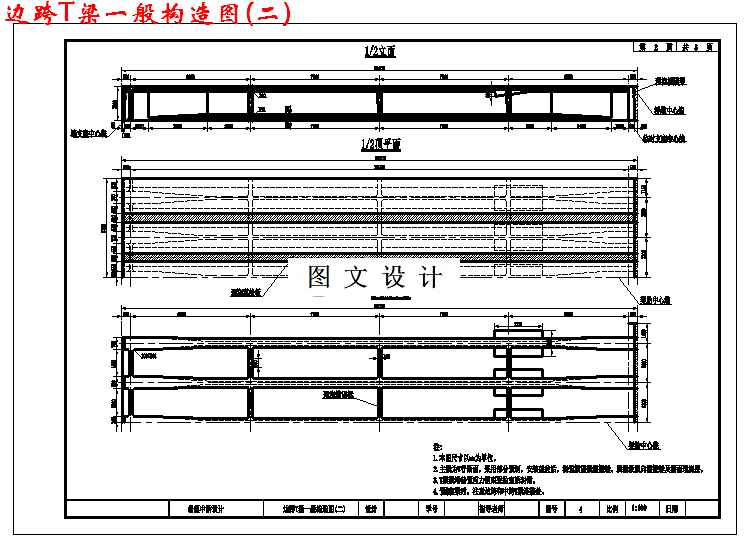

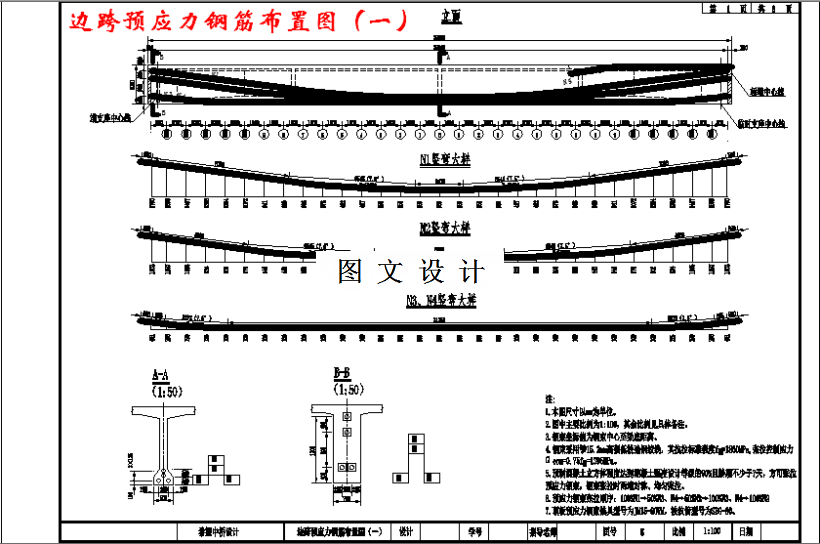

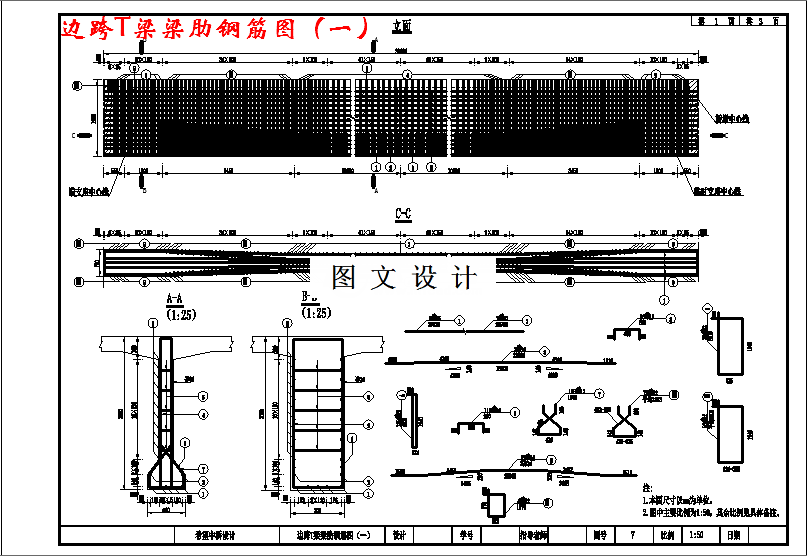

本设计主要是关于公路预应力混凝土连续梁桥上部结构的设计。设计跨度 (30+30+30)m。与同等跨径的简支梁桥相比，连续梁桥的跨中截面最大正弯矩得以减小。连续梁桥受力特点为靠近中间支点附近承受较大的负弯矩，而跨中则承受正弯，本设计梁高采用等高度梁。本设计为双向两车道，C50混凝土防水桥面。桥面组成为：4.5m（车道宽）×2+1m（两侧人行道宽）×2+0.25m（两侧栏杆宽度）×2=11.5m；桥轴线为直线，线路纵坡1.5％，桥面横坡为2％的人字排水坡；设计荷载标准为：公路－Ⅱ级荷载、人群荷载3.0kN/m2。施工方案为先简支后连续。先在预制现场预制T梁，张拉正弯矩预应力钢束，安装临时支座，将T梁进行吊装，然后对桥跨接头处进行现场浇筑，张拉负弯矩预应力钢束，完成体系转换，形成连续结构。
