M2893-外啮合齿轮泵设计 下载积分：50　资料编号： M2893

作品包括:

Word版设计说明书1份

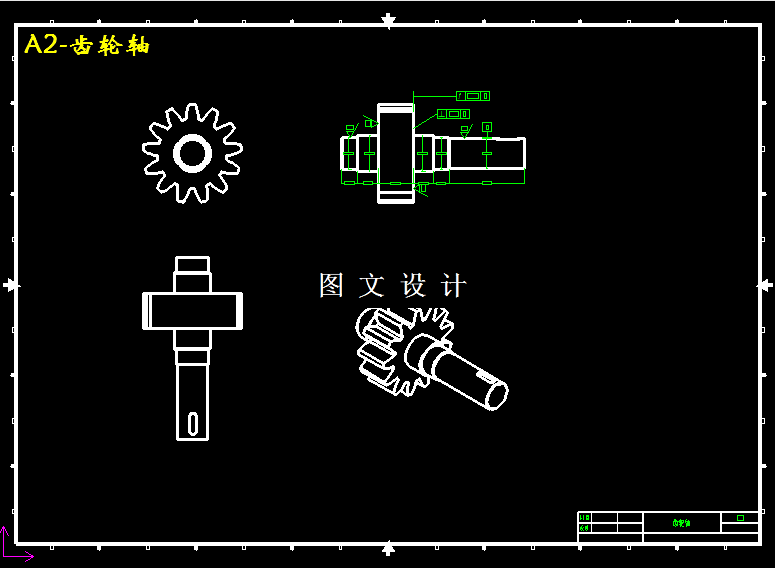

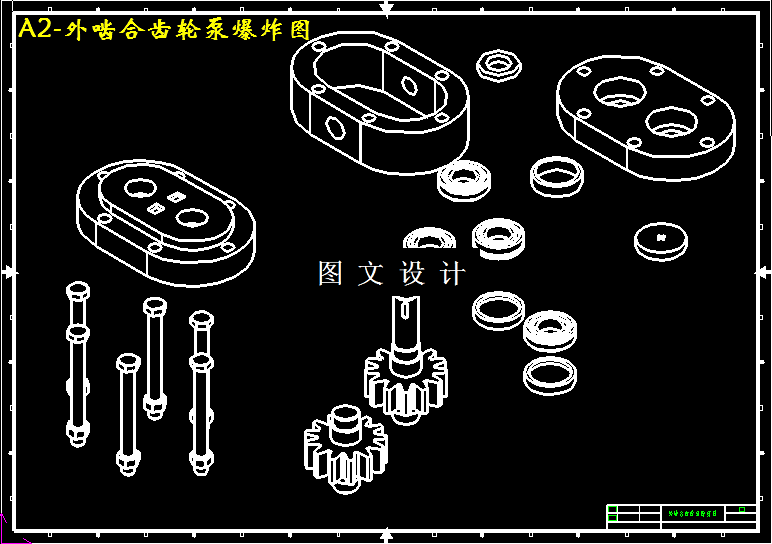

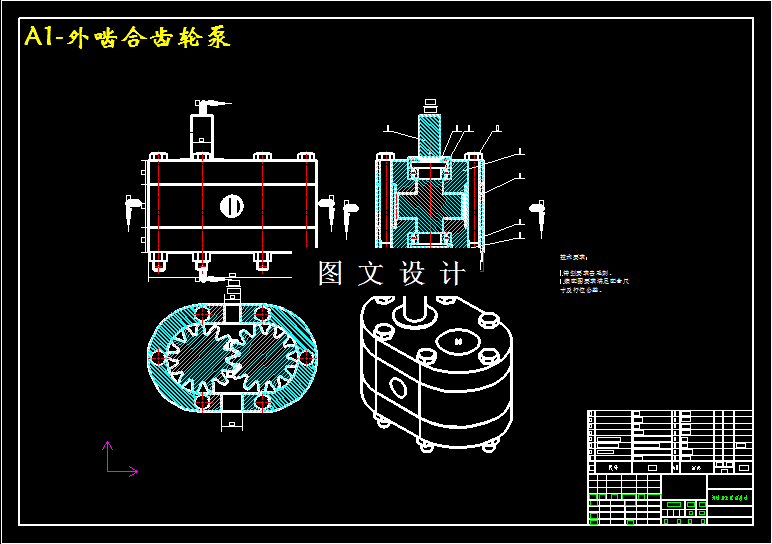

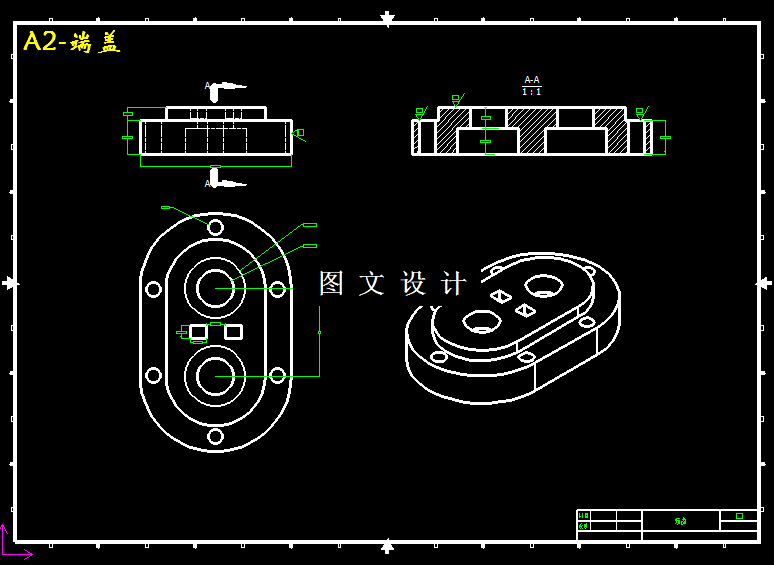

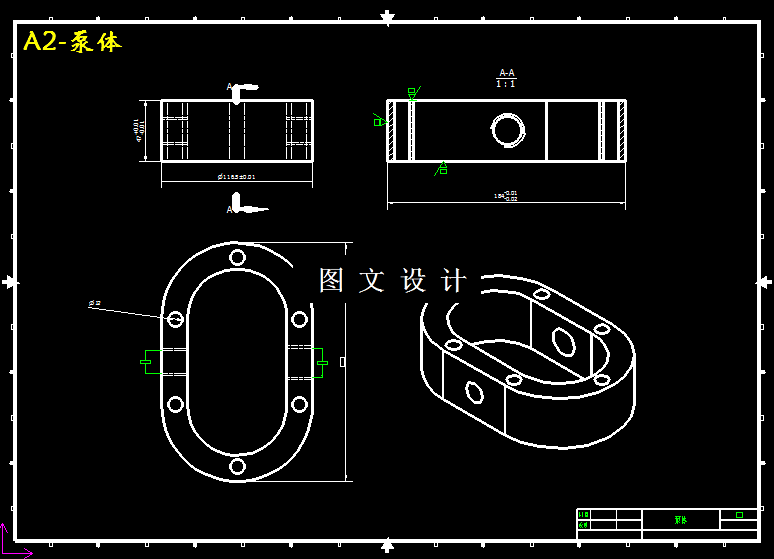

CAD版本图纸，共7张

摘要

外啮合齿轮泵是一种常用液压泵，它是靠一对齿轮进行脱离与啮合，进行吸油与排油。本设计绪论主要对外啮合齿轮泵的研究背景，研究现状，研究的发展趋势，工作原理进行阐述，对它存在的问题进行简单的论述。设计部分对外啮合齿轮泵的齿数，模数，并进行变位设计，进行齿轮的接触强度校核弯曲强度的校核。轴主要设计最小轴径，并进行了弯矩扭矩的校核，对轴给一个径向力和圆周力，对它进行应力分析，得出应力分析图，以及结果图。进行卸荷槽尺寸的设计，包括它的宽度，高度，以及对称中心线间的距离。轴承的选用，由于不受轴向力，采用深沟球轴承，并对轴承进行寿命计算。对泵体厚度进行设计，并且运用proe进行数控程序编程，选取机床，选取退刀距离，最后得出刀具路径图，得出最后的数控程序。所选用参数排量60ml/r额定定压力P=13MPa ，额定转速n=1550r/min。
