Z1042-年产量10万吨金矿矿山开采设计 下载积分：50　资料编号： Z1042

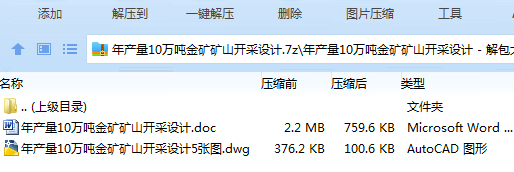

作品包括:

Word版设计说明书1份，共74页，约23000字

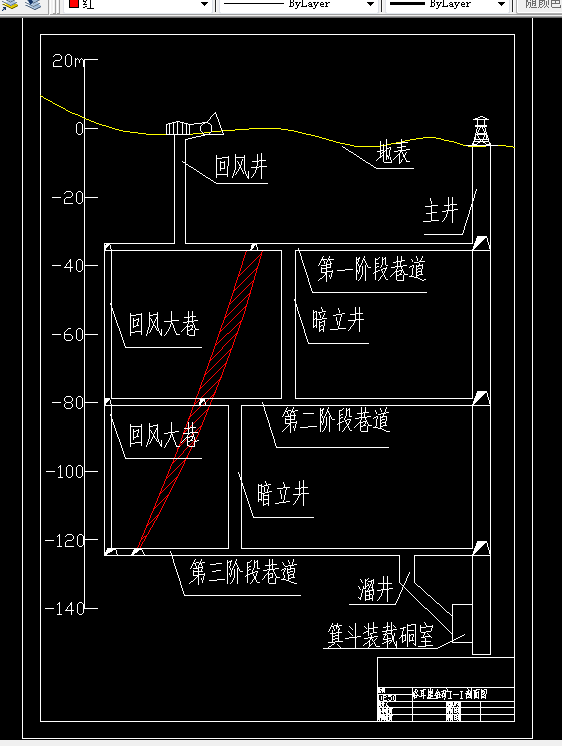

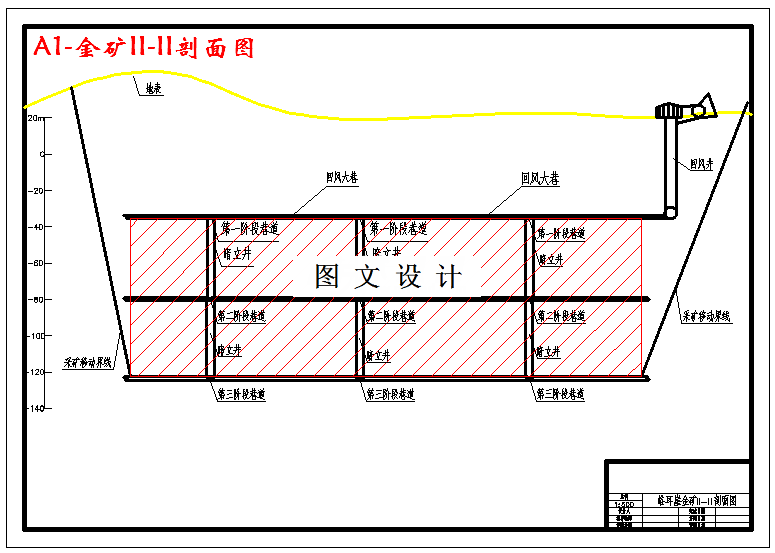

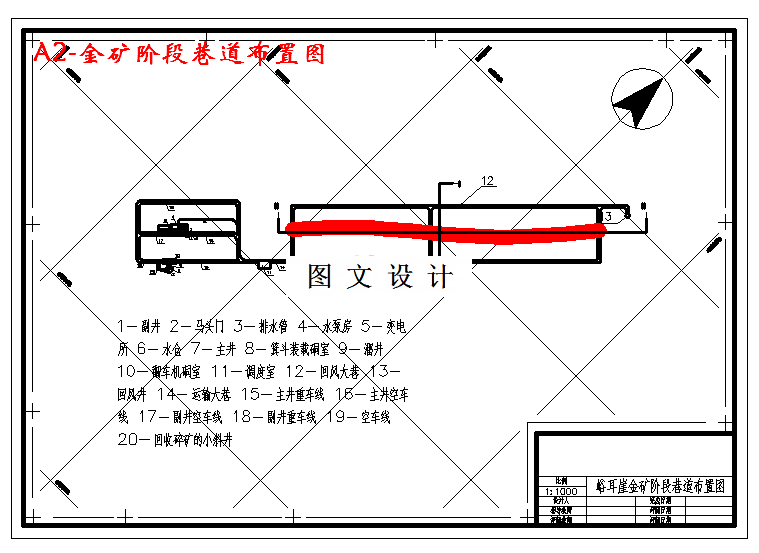

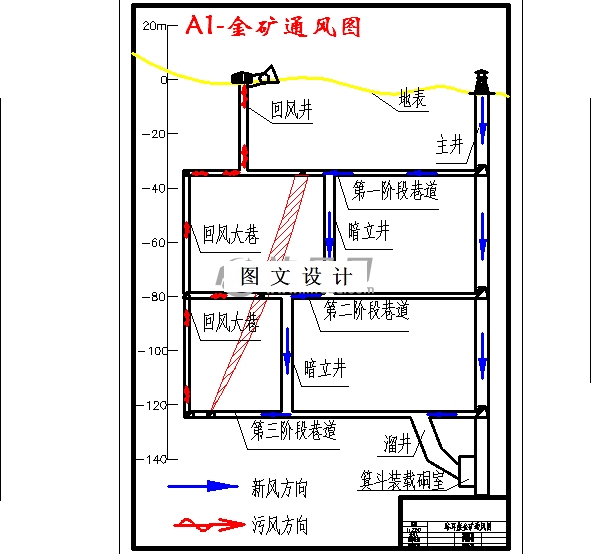

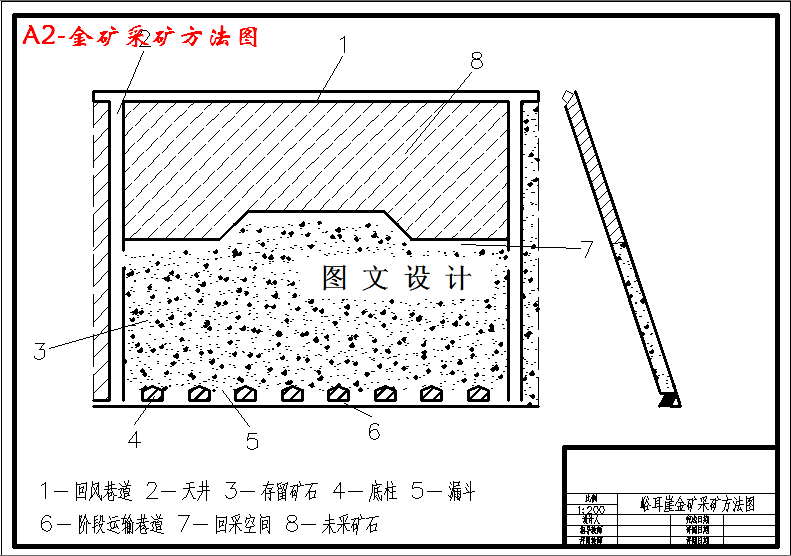

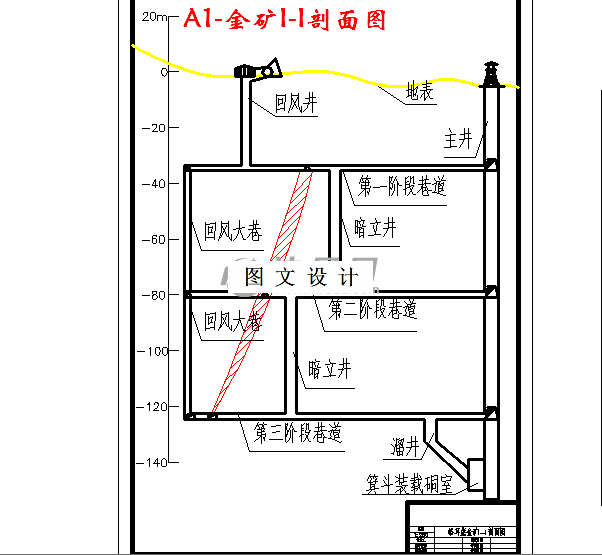

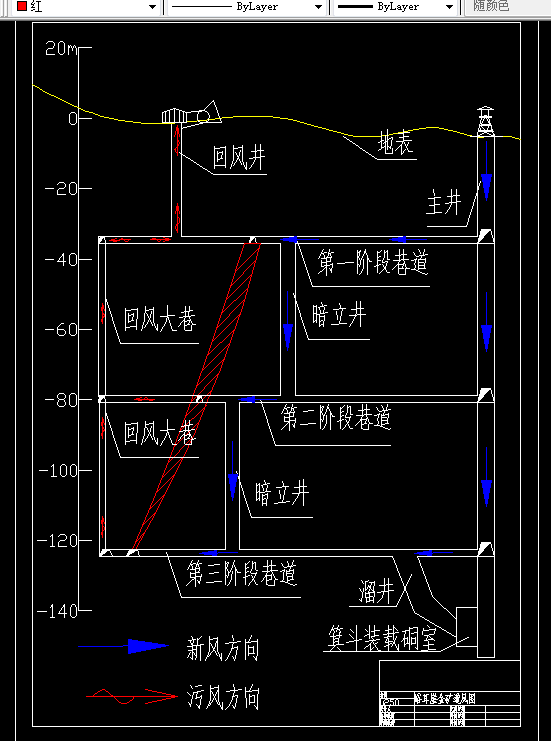

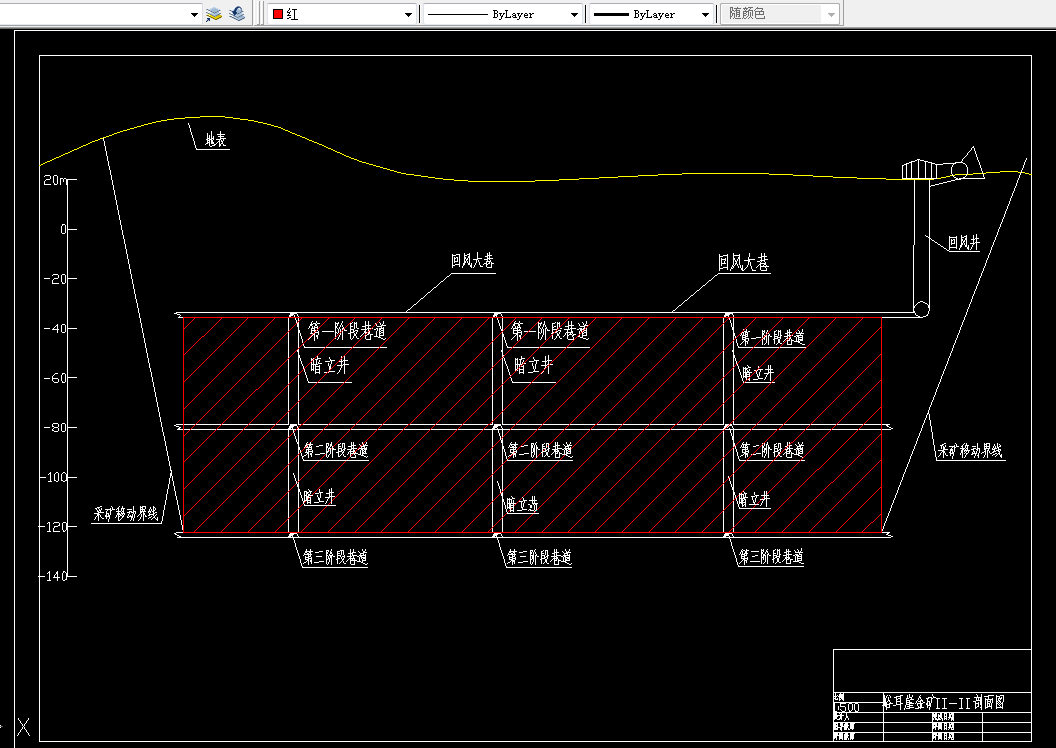

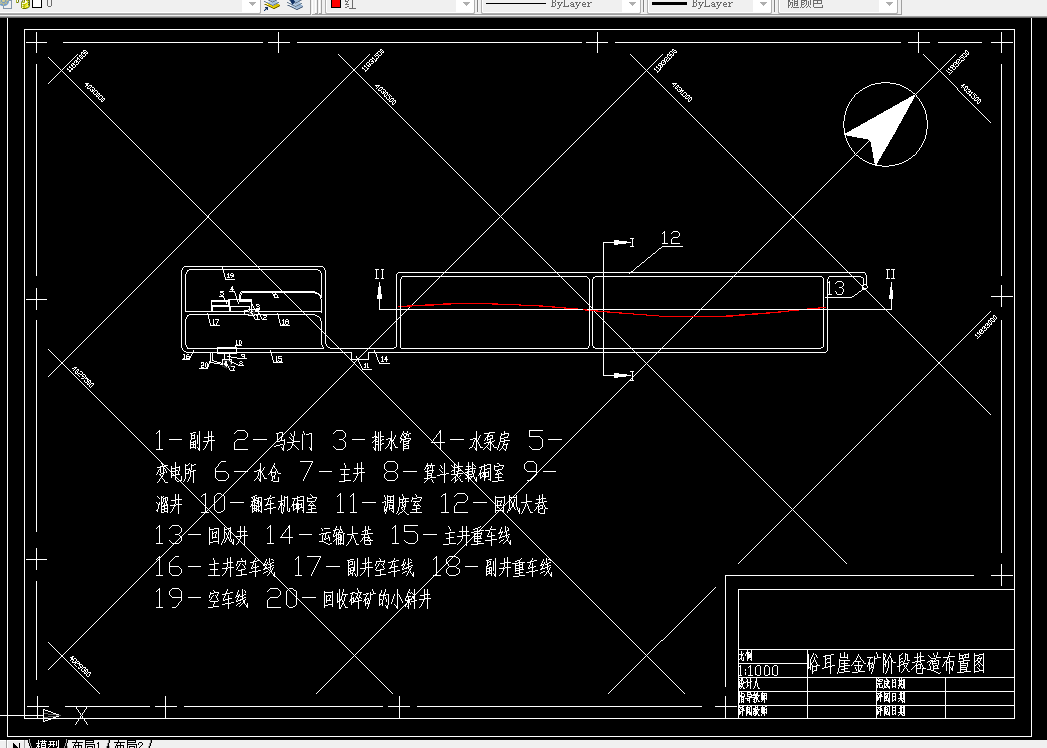

CAD版本图纸，共5张

摘  要

本次设计峪耳崖金矿矿山的开采设计。设计的内容是根据峪耳崖金矿矿体实际地质资料来设计的。设计生产能力为年产量10万吨，服务年限为8.26年。主要内容包括采矿方法的设计、通风系统的设计及提升与运输系统的设计等。本矿采用浅孔留矿法，阶段高度为40米，在3个阶段平面上进行巷道布置。通风系统采用中央并列式通风，主井采用单罐笼提升，排水系统采用集中排水。此外，井筒断面及巷道断面等相关内容也在设计中做了相关的叙述。这次的毕业设计让我对矿山的整体设计流程有了一个较为全面的理解，使我的工作能力也得到了很好的提高。

关键词 浅孔留矿法，中央并列式通风，阶段高度

目     录

摘  要 I

ABSTRACT II

第1章 综述 1

1.1 矿区概貌 1

1.1.1 矿区交通位置 1

1.1.2区域地质概况 1

1.1.3矿区气候条件 2

1.2设计任务 2

1.2.1设计依据 2
