M2917-输出轴矩形内花键加工专用夹具设计 下载积分：50　资料编号： M2917

作品包括:

Word版设计说明书1份

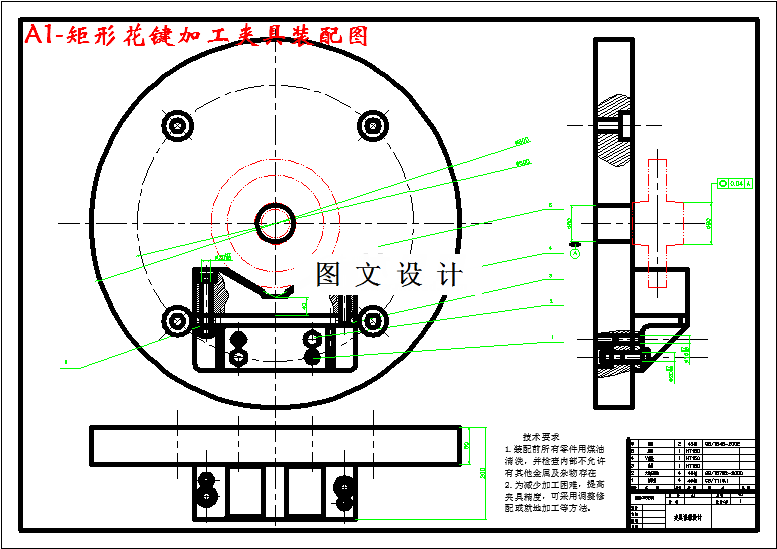

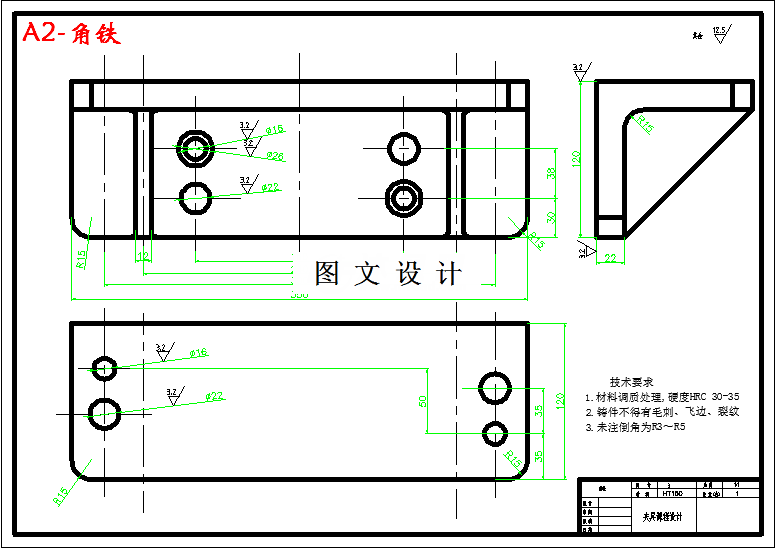

CAD版本图纸，共5张

摘要

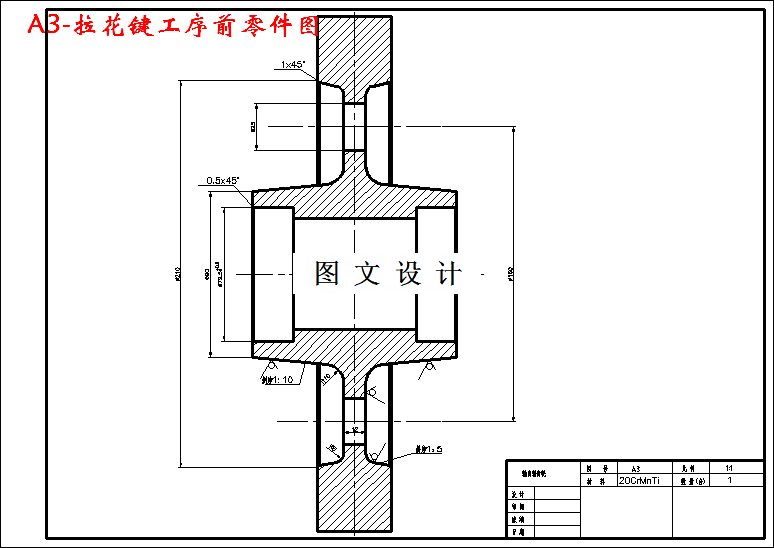

从零件图分析，输出轴齿轮主要有Φ279.5的外圆柱面、Φ72.5的内圆柱表面、4个Φ25的通孔和一个16-72H11×62H7×6D11的矩形花键组成。其中径向尺寸中，Φ279.5精度要求较低为IT11级，表面粗糙度为Ra25um,Φ72.5内圆柱面精度要求为IT13级，表面粗糙度为Ra25um,4个Φ25的通孔表面粗糙度为Ra25um。左右两端面表面粗糙度为Ra3.2um，轴向跳动量为0.045mm，Φ62的孔表面粗糙度为Ra1.6um,矩形花键表面粗糙度为Ra6.3um，且平行度为0.04，对称度为0.04。齿面表面粗糙度为Ra1.6um，对齿面进行渗碳淬火，使其淬火硬度HRC56-62，芯部HRC30-45。
