M2922-40.5t集装箱专用门吊大车运行机构设计[含SW三维图] 下载积分：80　资料编号： M2922

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共15张

SW三维图一套

摘要

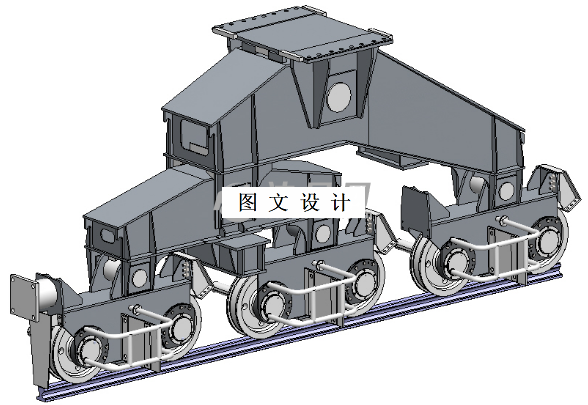

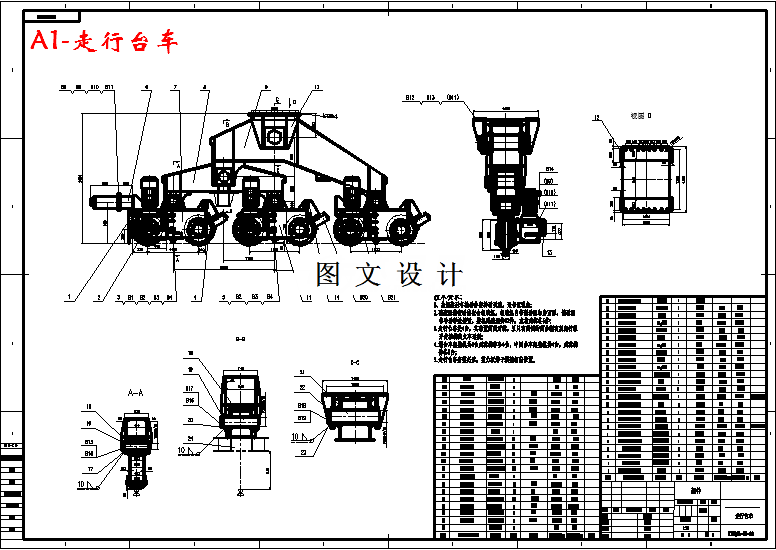

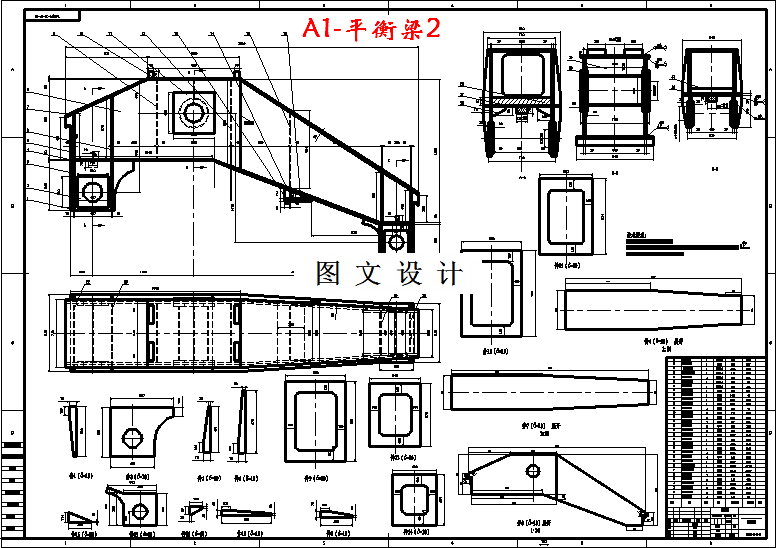

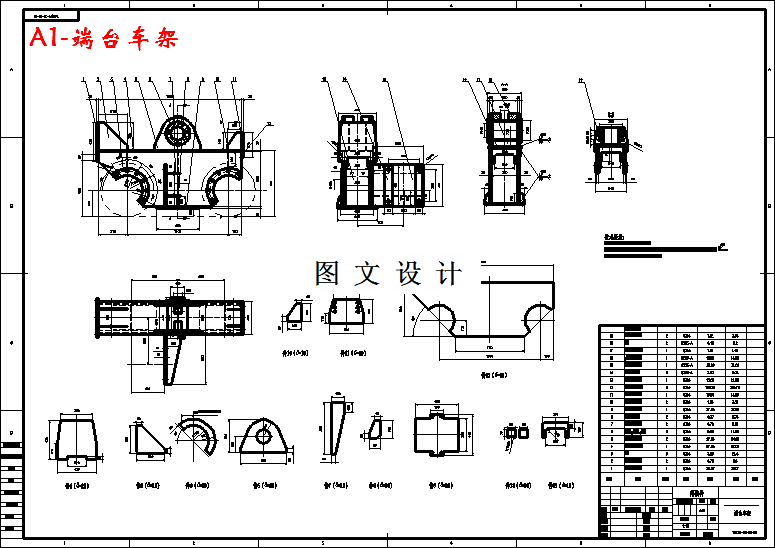

本设计在充分调查了国内外集装箱起重机实际应用的基础上，深入了解了国内外现有的集装箱起重机技术特点和发展趋势，综合国内外集装箱起重机的技术优势，并针对江阴港的具体水文特性，提出了集装箱起重机大车运行机构的总体设计方案，并完成了大车运行机构主要部件的机构设计和主要辅助零部件的计算、选型。在设计的过程中使用现代设计方法，并且利用三维设计软件Solidworks完成大车运行机构的三维模型的创建，使其模型化、可视化，使设计思路更加清晰，可有效缩短设计周期，提高设计效率。此外，还引入了有限元分析理论，利用ANSYS软件对大车运行机构的结构合理性、安全性和可靠性进行分析。分析结果显示，本设计针对江阴港设计的集装箱门式起重机符合设计要求，并为其结构优化提供了理论基础。最后，根据前期所做工作，绘制出门式起重机大车运行机构零部件施工图的绘制，包括大车运行机构总图、台车架、平衡臂、主动车轮组部件图，为集装箱起重机大车运行机构的生产、制造提供依据。
