M2932-基于触摸屏控制的真空炉控制系统设计 下载积分：50　资料编号： M2932

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

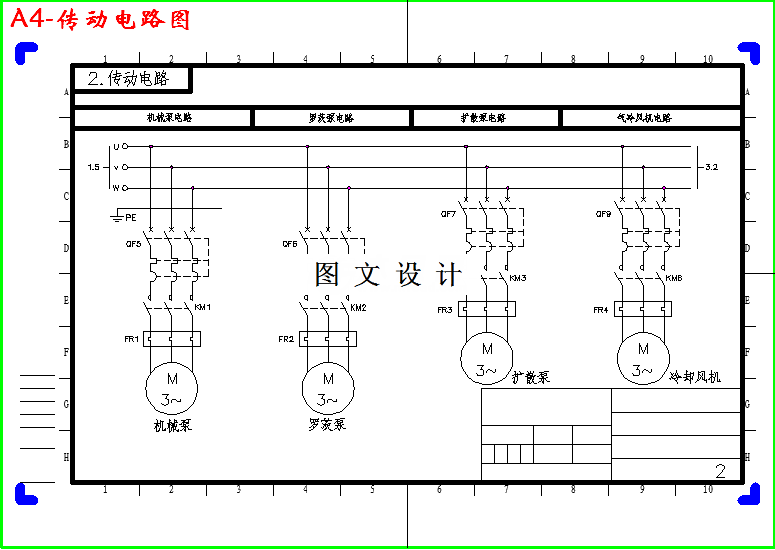

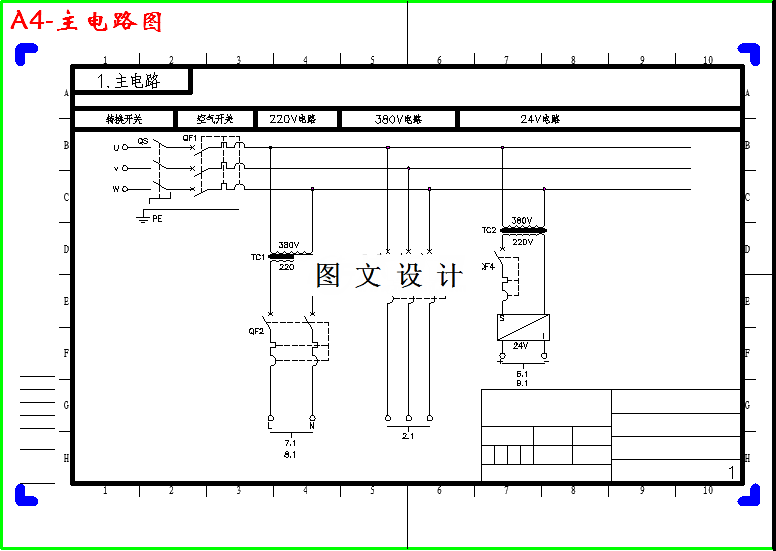

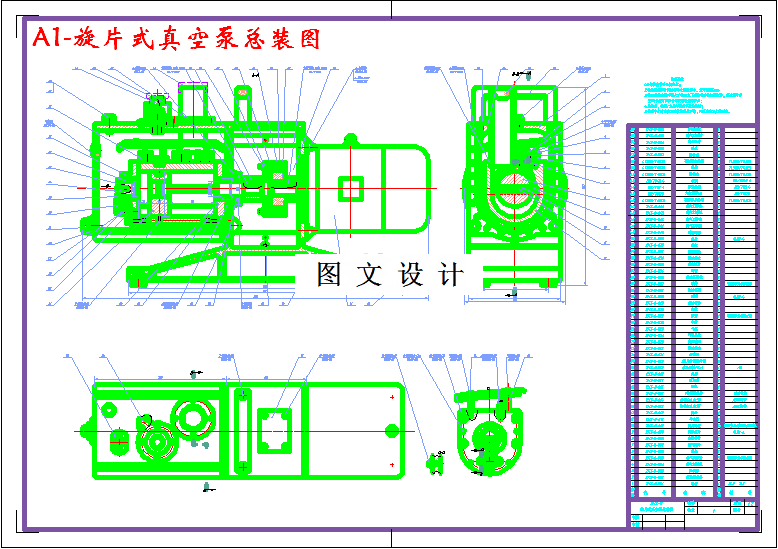

CAD版本图纸，共10张

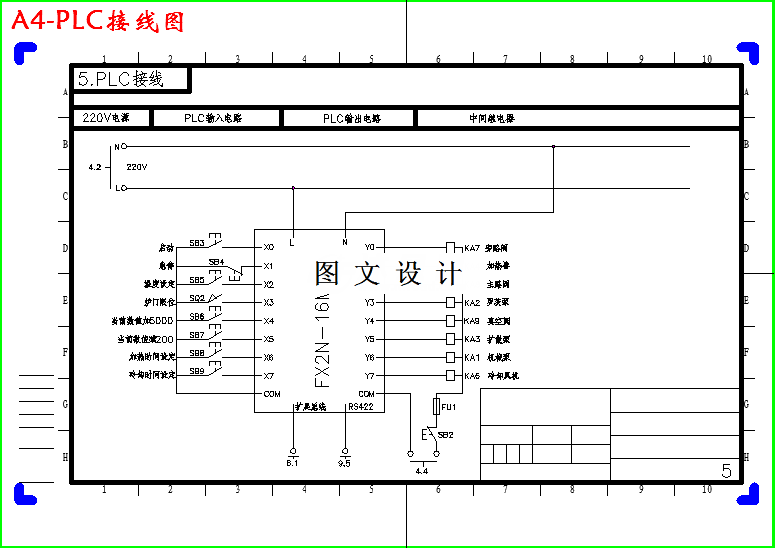

PLC程序一份

触摸屏程序一份

摘要

本设计为基于触摸屏的真空炉自动控制系统，真空炉被广泛运用于工业生产中，触摸屏也是一种现今非常流行的人机交互模式。本设计采用了三菱公司的FX2N系列PLC作为控制器，同时运用了FX2N-4AD模数转换扩展单元，通过他们对真空炉的抽真空和温度调节过程进行自动控制。在抽真空过程中，通过模数转换特殊模块，将真空绝压传感器产生的电压信号转换为数字信号，然后送入PLC进行处理。在温度控制上，本设计使用了FX2N系列PLC的PID运算指令与模数转换特殊功能模块相互结合的方式，实现了对温度的闭环控制。在触摸屏方面，本设计选用了三菱公司的GOT系列触摸屏，并且运用GT Designer2编程软件，完成对触摸屏画面的设计。在调试过程中，系统运行情况良好，基本实现了本设计的控制要求。
