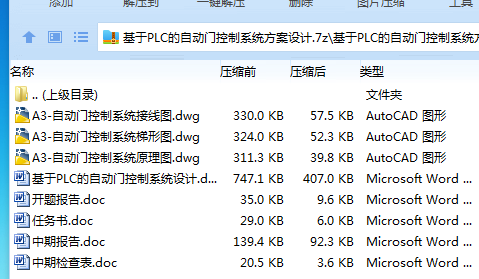

作品包括:
Word版设计说明书1份,共52页,约27000字
任务书一份
开题报告一份
外文翻译一份

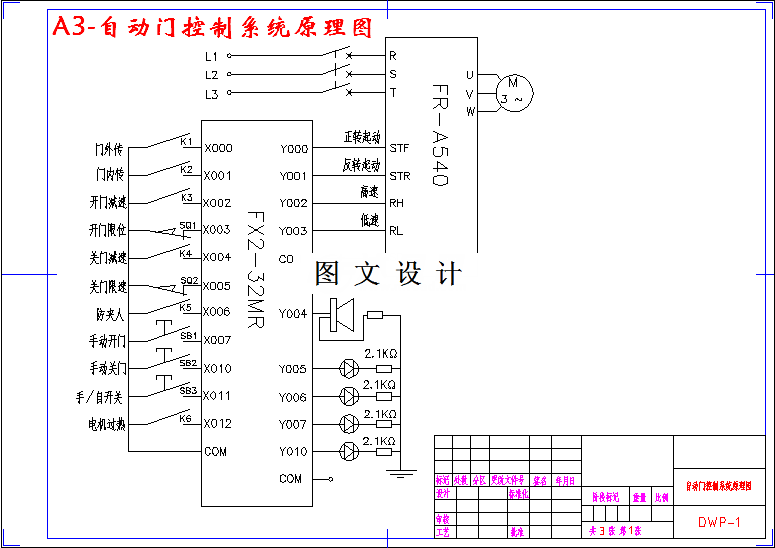

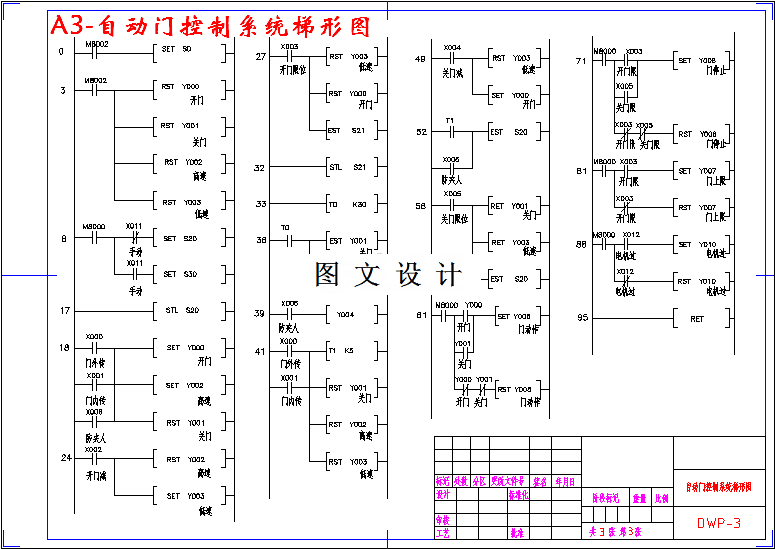

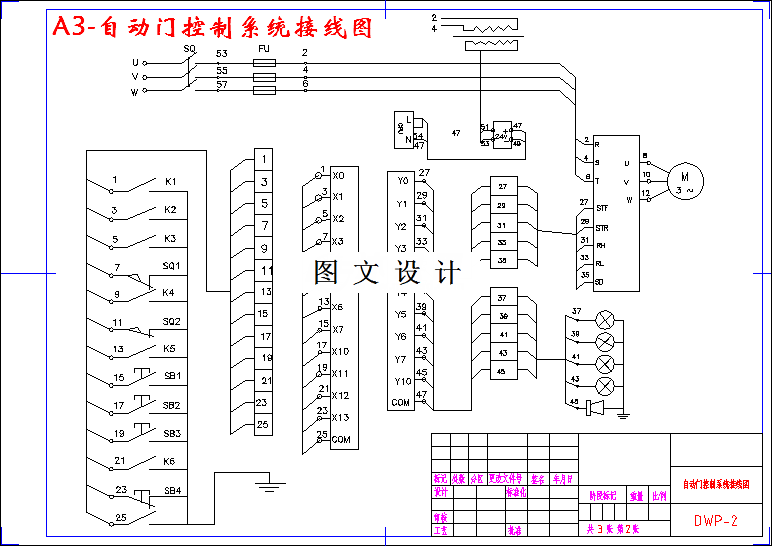

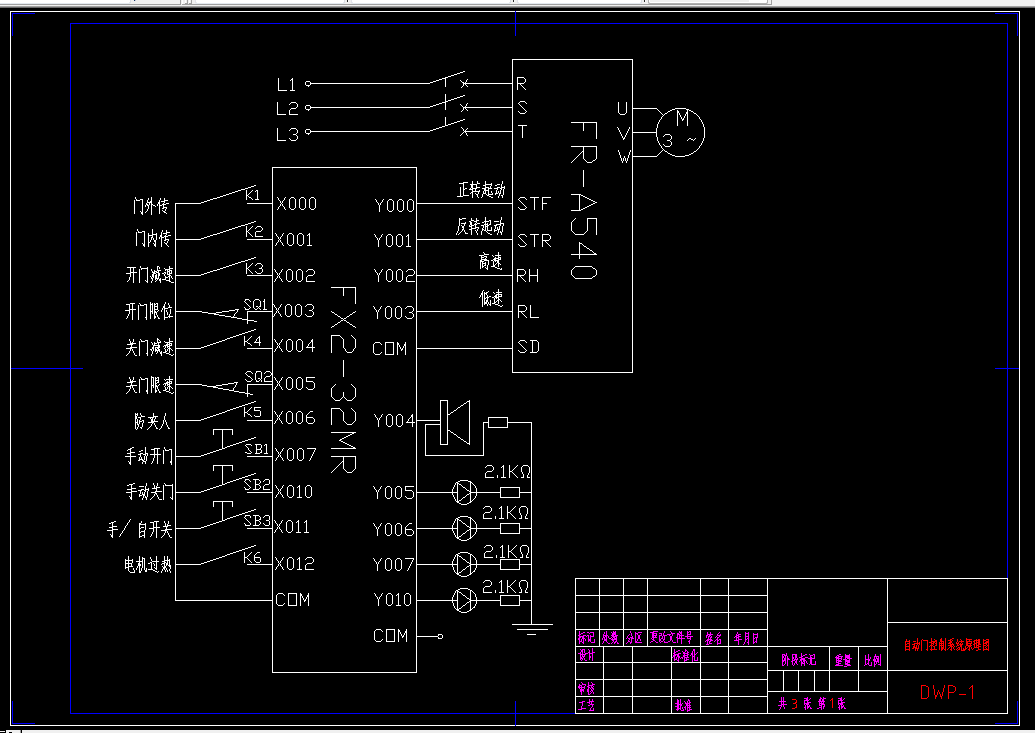

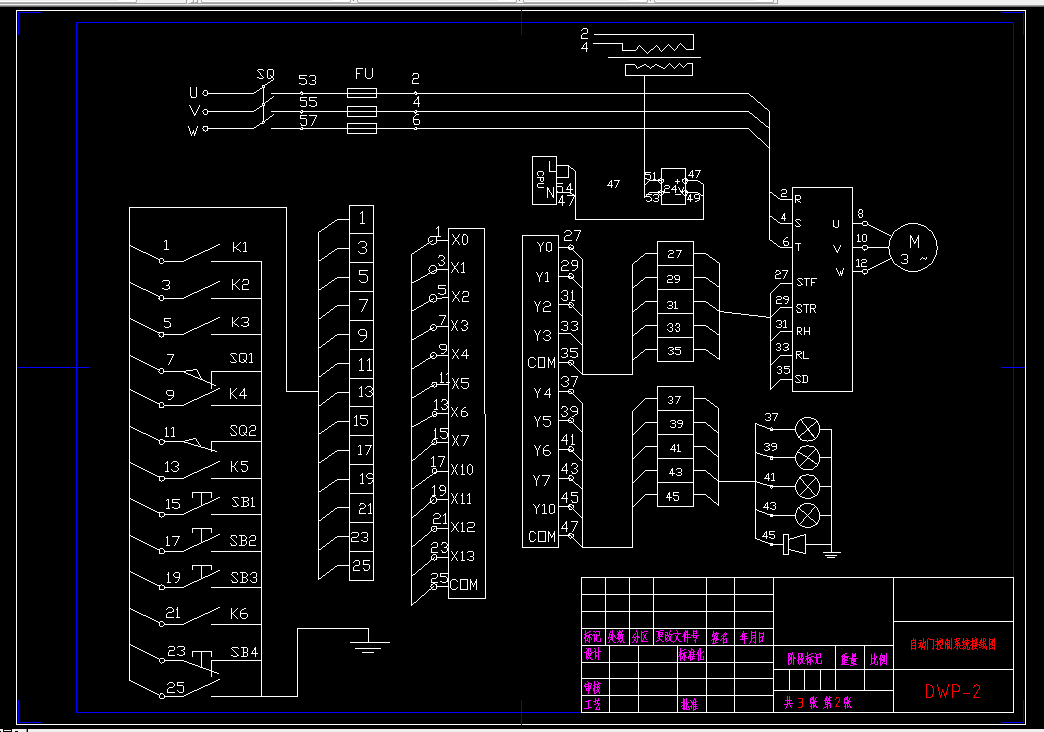

CAD版本图纸,共3张
![1762320053513499.png C@18[B68PT($YS]2[MU%5$E.png](/uploadfiles/20251105/1762320053513499.png)
摘要
随着时间的流逝,科学技术的不断进步,自动门系统在大型公司、科研所、政府机关等保密性较强的单位应用越来越广泛。为了使自动门运行安全可靠,本设计采用可编程控制器(PLC)与变频器组成的自动门控制系统,设计中采用两个微波传感器(门内和门外)、行程开关等作为此系统的输入设备,变频器用来调节电机转速从而起到调节门体运动速度的作用,根据控制系统的工作原理及系统的硬件组成,利用人体感应器的特点、自动门运行位置检测、门运行障碍检测等控制电路的工作过程,对变频器的选型、I/O点的确定、PLC的选型、电机选型和自动门的控制系统等方面进行了详细论述。结合PLC的工作特点,对控制系统的工作过程作了合理的优化和改进,并且绘制了控制系统软件设计的程序流程图、外部端子接线图、PLC控制梯形图和控制系统原理图等。本设计应用PLC取代传统的继电器、接触器控制系统和单片机控制系统,用变频器调节电机的转速,实现自动门的控制,具有接线简单,成本低,易于维护和检修等优点。
关键词:自动门,PLC,梯形图,变频控制。
目 录
1 引言................................................................1
1.1 课题背景及意义..................................................1
1.2 自动门的发展现状................................................2
1.3 自动门技术的发展方向............................................4
1.4 本课题的现实意义................................................5
2 自动门控制系统总方案................................................6
2.1 自动门的功能需求分析............................................6
2.2 自动门控制系统构成..............................................7
2.3 自动门技术参数..................................................8
2.4 自动门控制要求..................................................9
3 自动门控制系统的硬件设计...........................................10
3.1 传感器的选择...................................................10
3.1.1 门感应传感器的选择.........................................10
3.1.2 防夹人传感器的选择.........................................11
3.1.3 位置检测传感器的选择.......................................11
3.2 动力装置的选择.................................................12
3.2.1 电机的功率选择.............................................12
3.2.2 电机的转速选择.............................................12
3.2.3 电机的选型.................................................12
3.3 变频器的选择...................................................14
3.3.1 变频器介绍.................................................14
3.3.2 变频器选型.................................................15
3.4 电器元件的选择.................................................16
3.4.1 按钮的选用.................................................16
3.4.2 行程开关的选用.............................................17
3.5 电气控制系统设计...............................................18
3.5.1 控制方式选择...............................................18
3.5.2 电气控制系统组成及原理.....................................18
3.6 PLC 的硬件设计.................................................19
3.6.1 PLC 系统组成与工作原理.....................................19
3.6.2 PLC 选型...................................................20
3.6.3 PLC的I/O 地址及外部接线...................................22
3.6.4 PLC 抗干扰措施.............................................24
4 控制系统的软件设计.................................................25
4.1 三菱PLC常用控制指令...........................................25
4.2 控制系统流程...................................................27
4.3 梯形图程序的编制...............................................29
5 结论...............................................................32
谢辞.................................................................33
参考文献.............................................................34
附录.................................................................35
外文资料.............................................................36
