M2945-基于Creo的车床主传动系统结构设计 下载积分：50　资料编号： M2945

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

CAD版本图纸，共9张

Creo三维零件图2张

摘要

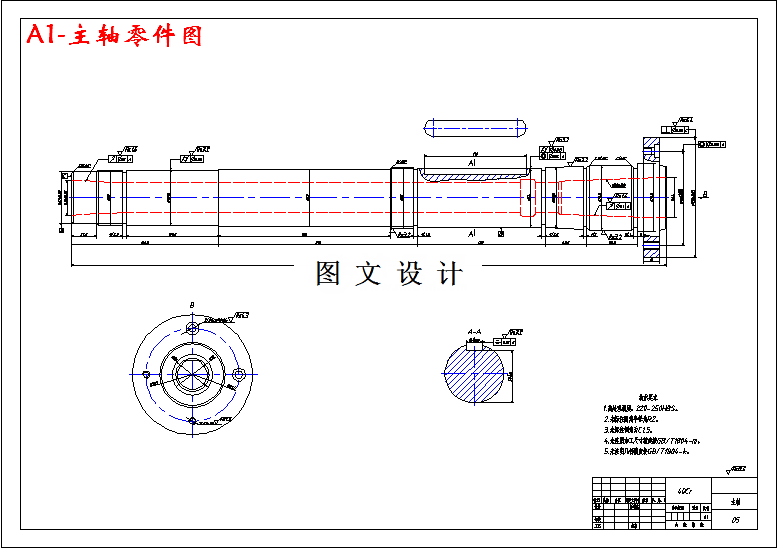

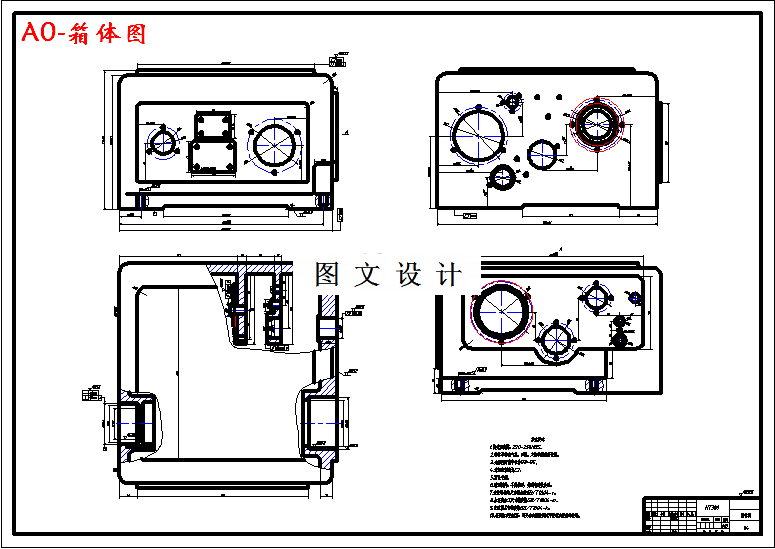

此次设计的主要内容是关于车床主传动系统的结构设计，即根据所给定的设计参数，按照车床主传动系统设计的一般步骤进行设计。在设计过程中，首先要选择合适的结构式，然后画出相应的转速图，更重要的是计算齿轮模数和选择齿轮齿数，这样就能够画出传动系统图。接着就可以设计各传动轴，选择配合各传动轴的轴承，设计主轴组件。最后设计整个主轴箱的箱体，要注意各传动轴在箱体中的位置要安排得当，皮带轮和片式摩擦离合器的位置安排也要合理。主轴的运动精度要求很高，所以主轴前端选用了双列圆柱滚子轴承，主轴后端选用了一个深沟球轴承和一个止推轴承。并使用三维软件Creo绘制传动轴和齿轮的模型。
