M2946-拨叉砂型铸造工艺设计 下载积分：50　资料编号： M2946

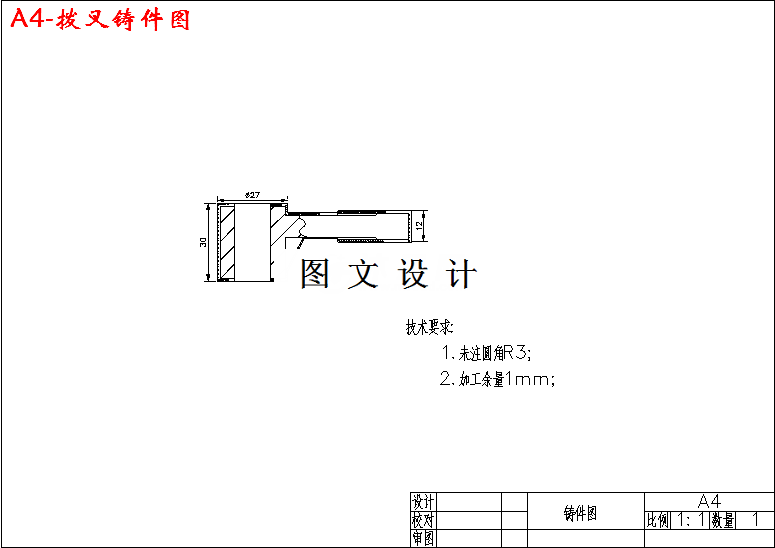

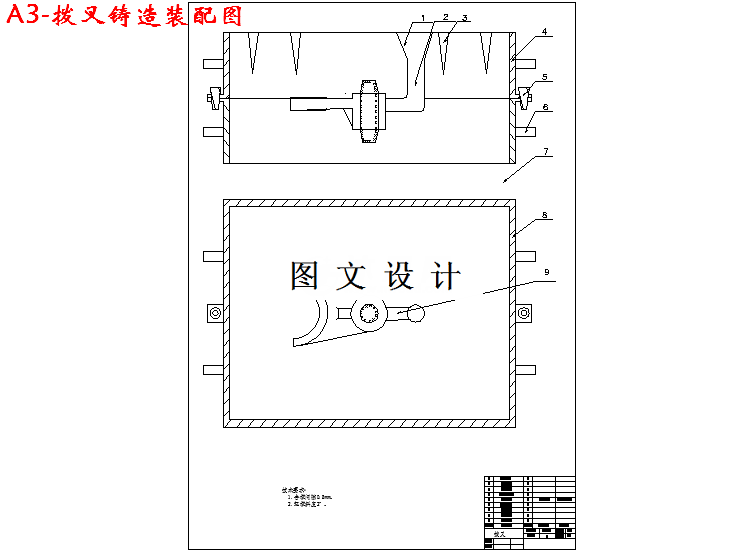

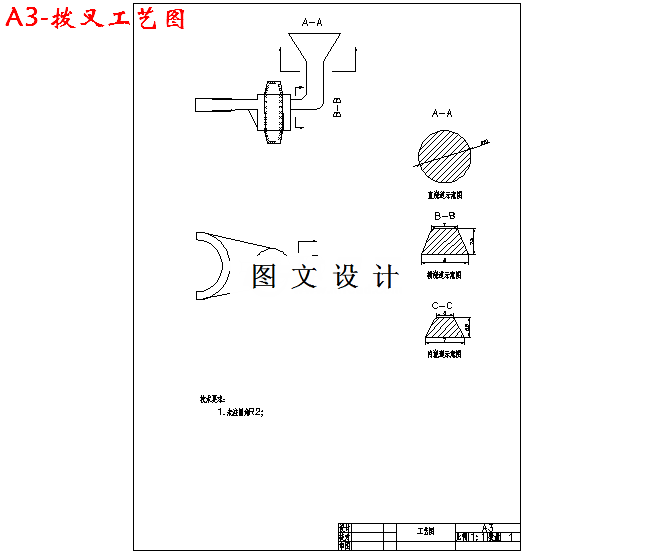

作品包括:

Word版设计说明书1份

CAD版本图纸，共3张

摘要

拨叉的轮廓尺寸为：Φ25、Φ14、R20、R26、中心距60、拨叉厚16、通孔深28。砂型铸造条件下该轮廓尺寸允许的最小壁厚查《铸造工艺学》表3-2-1得：最小允许壁厚为3～4 mm。而设计支座的最小壁厚为10mm。符合要求。端盖设计壁厚较为均匀，两壁相连初采用了加强肋，可以有效构成热节，不易产生热烈。属于中小型零件且要大批量生产。采用湿型粘土砂造型灵活性大，生产率高，生产周期短，便于组织流水生产，易于实现机械化和自动化，材料成本低，节省烘干设备、燃料、电力等，还可延长砂箱使用寿命。因此，采用湿型粘土砂机器造型，模样采用金属模是合理的。
