M2948-拨叉锻件锤上模锻工艺设计 下载积分：50　资料编号： M2948

作品包括:

Word版设计说明书1份

CAD版本图纸，共8张

摘要

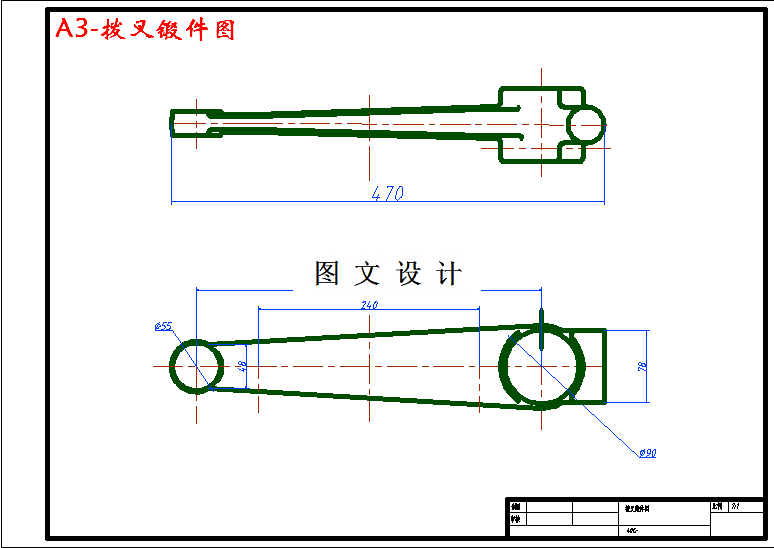

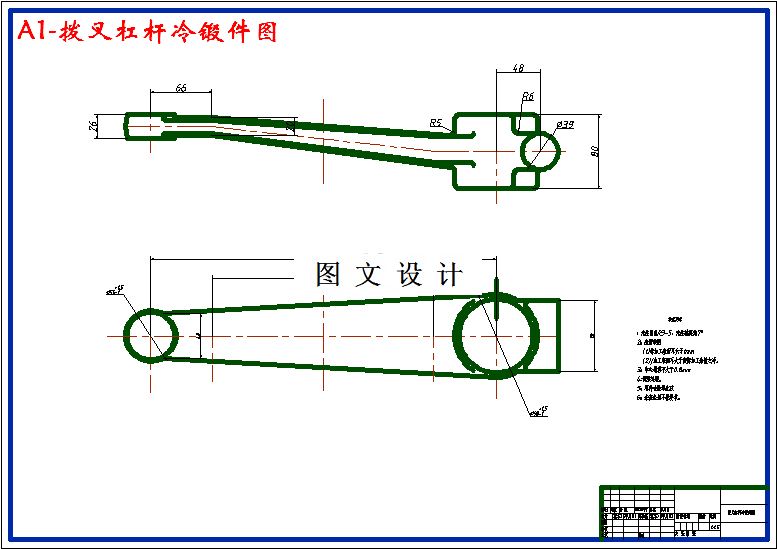

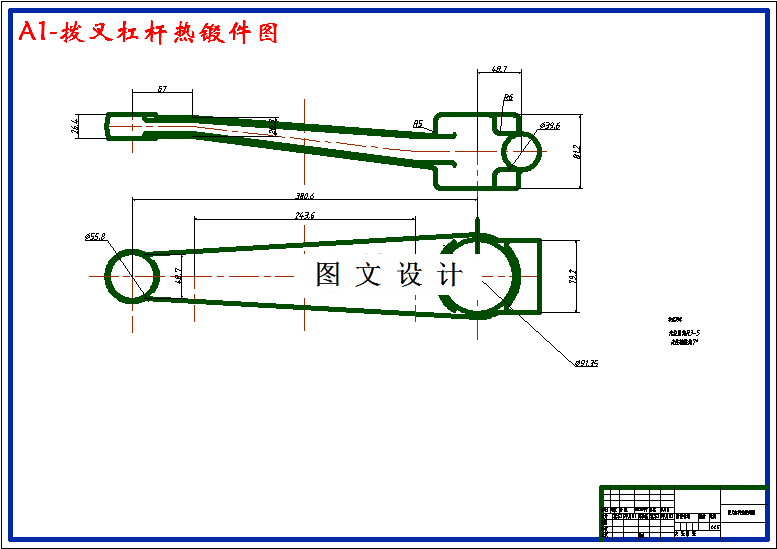

拨叉杠杆主要用在改变车床滑移齿轮的位置，实现变速；或者应用于离合器中，从而控制横向或纵向进给。它是一个长轴类锻件，轴线长度大于其他两个两个方向的尺寸，锤击方向与轴线垂直，在型腔中，变形的金属沿主轴线方向的变形流动小，主要沿高度和宽度方向流动。锻件图是根据零件图绘制的。它是在零件图的基础上考虑加工余量，锻造公差，锻造余块，检验试样及工艺卡头等绘制而成。模锻件图是确定模锻工艺和设计锻模的依据，又是指导操作者进行生产和检验人员验收锻件的主要技术依据。
