M2953-Z3040摇臂钻床电气控制系统PLC改造 下载积分：50　资料编号： M2953

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

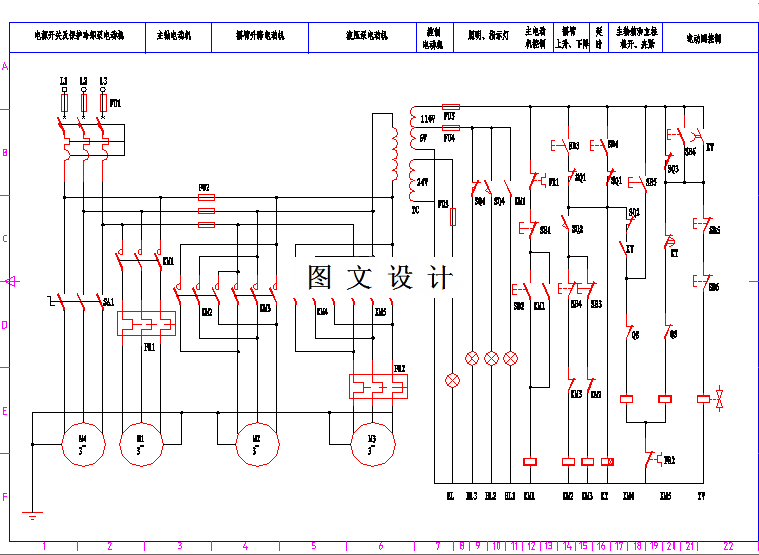

CAD版本图纸，共5张

摘要

为提高摇臂钻床的工作性能，本设计提出了利用 PLC对摇臂钻床控制系统进行改造，利用组态软件对摇臂钻床当前状态进行监控的设计方案。本设计分析了Z3040型摇臂钻床的控制和运行原理，在不改变原有Z3040型摇臂钻床功能的基础上，制定了运用PLC控制系统代替传统继电-接触器控制系统，用组态软件来监控钻床状态的设计方案；完成了输入输出设备的接线图和控制梯形图的设计工作；详细阐述了改造和设计的过程，其中包括：PLC的选型、I/O端口的分配、I/O硬件接线图的绘制、PLC的程序设计、PLC程序的仿真与验证、组态软件的开发、组态软件与PLC连接等。通过使用PLC和组态软件对摇臂钻床的控制系统进行改造，提高了摇臂钻床的可靠性和机械生产效率，创造了更好的经济效益。
