M2973-CVVT汽油机设计（机体组） 下载积分：50　资料编号： M2973

作品包括:

Word版设计说明书1份

外文翻译一份

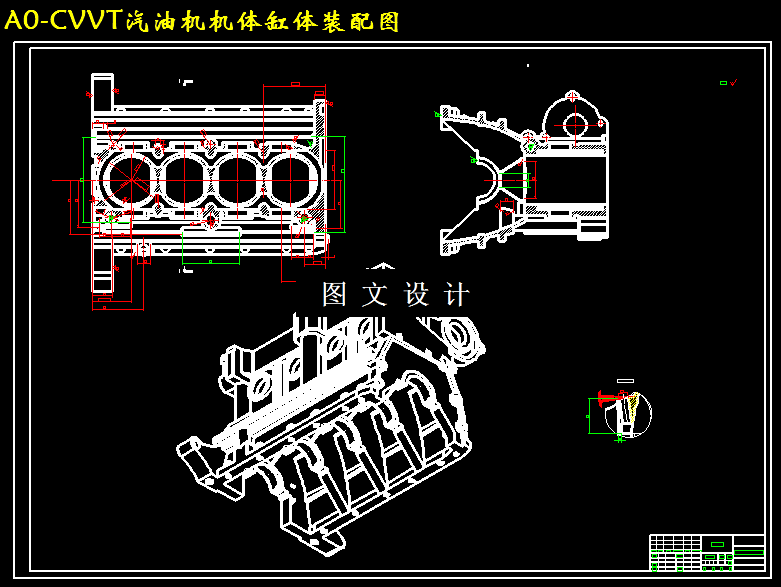

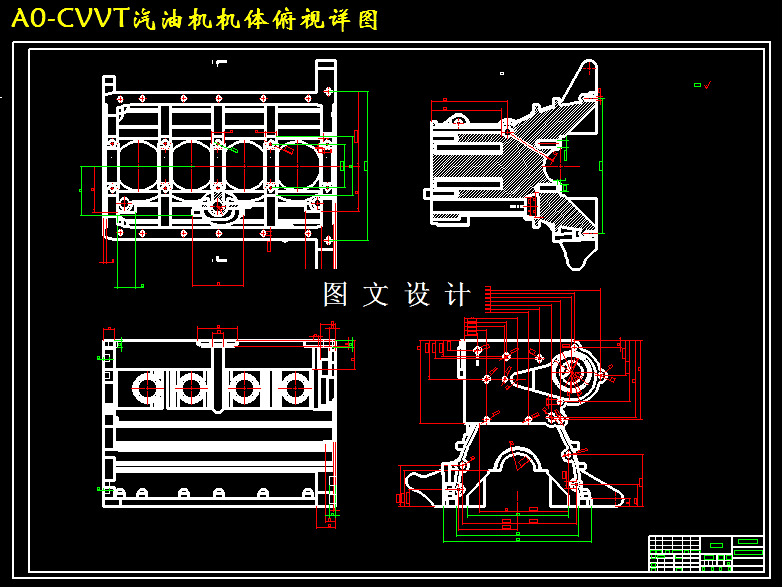

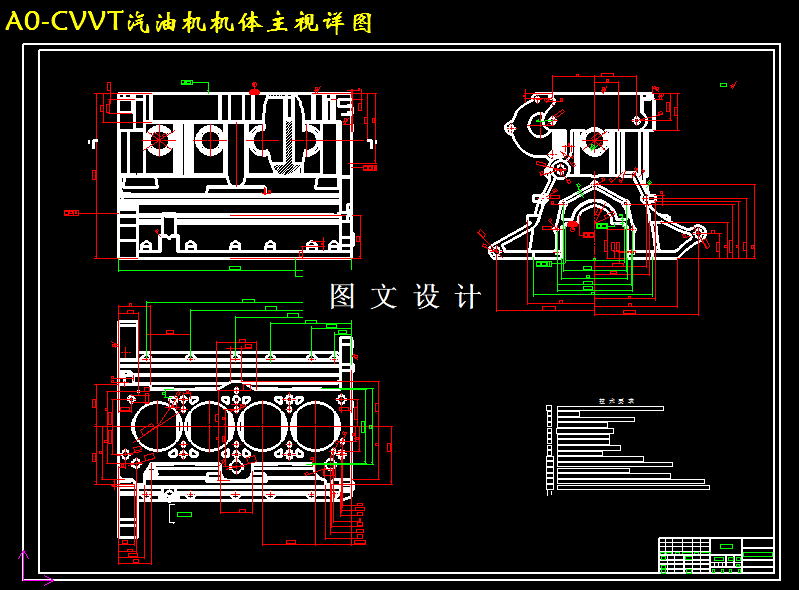

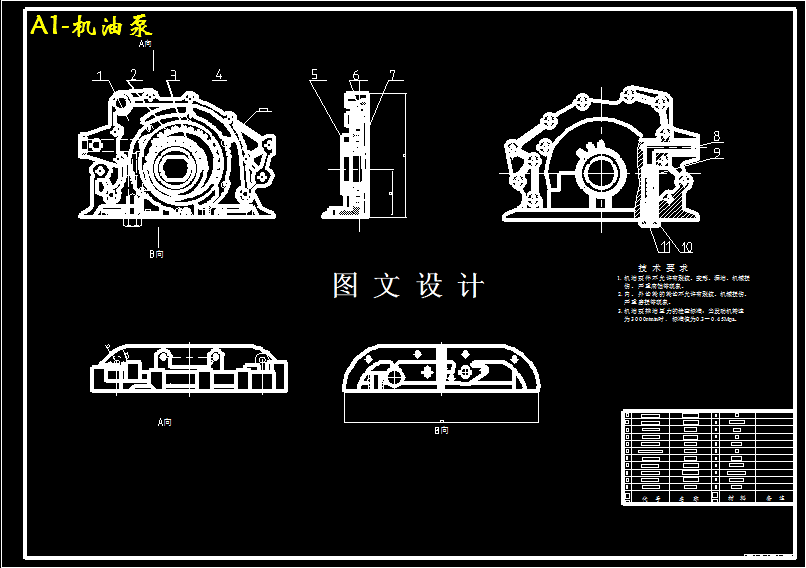

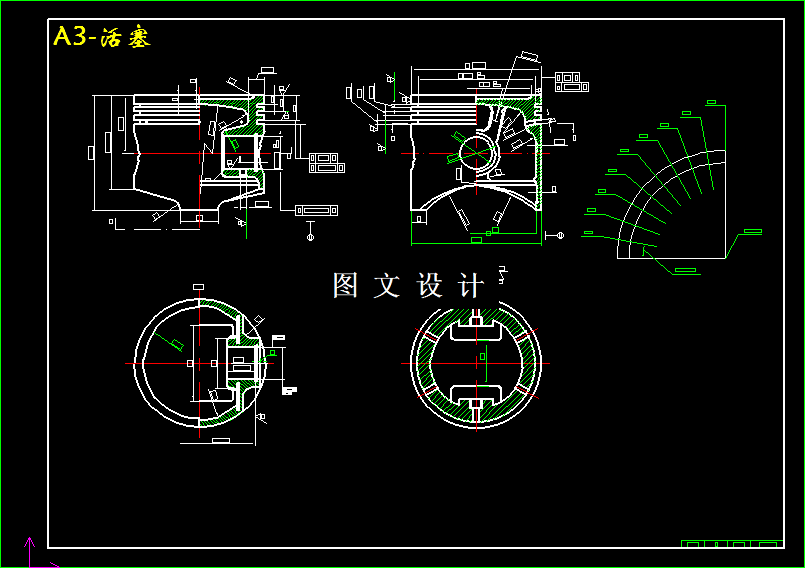

CAD版本图纸，共6张

摘要

此次设计只对477-CVVT汽油机机体组绘制二维CAXA图纸做相关要求，三维图纸的绘制只是辅助完成。本次设计主要研究内容是依据实体对汽油机进行分解拆装，并利用合适的工具对机体的主要零部件的参数进行测绘，最终绘制出机体图。测绘对象是北京现代的477-CVVT型汽油机机体，材料为铸铁，龙门式结构，自然吸气，直列四缸，顶置双凸轮，进气道多点喷射，标定功率82KW/(6000r/min),最大扭矩143N*m/（4500r/min）,排量1.6L。通过拆卸发动机，仔细观察结构，熟悉模拟油道水道的组成结构，润滑油的流动过程，冷却水的大小循环。比较顶置双凸轮的好处，取消推杆、挺杆和驱动凸轮轴的优点。熟知机体壁面的相关挂件，例如机油滤清器、水泵、进排气歧道等。对应书中的相应的结构，记忆功能和注意结构要点。通过测绘机体的总体尺寸，主油道位置和大小以及主水道大小等主要零部件的参数，以便加强对汽油机的机体的相关知识的巩固，将理论和实际相统一。
