M2978-2000吨煤多喷嘴对置式水煤浆气化装置设计 下载积分：50　资料编号： M2978

作品包括:

Word版设计说明书1份

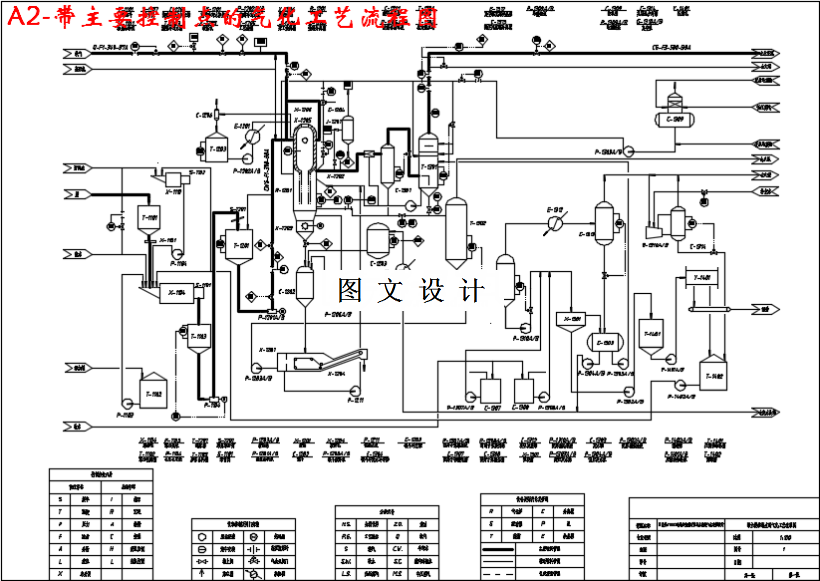

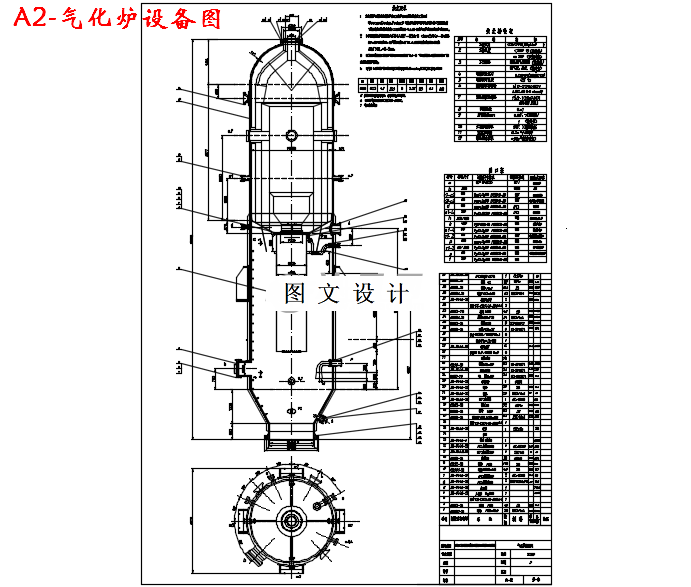

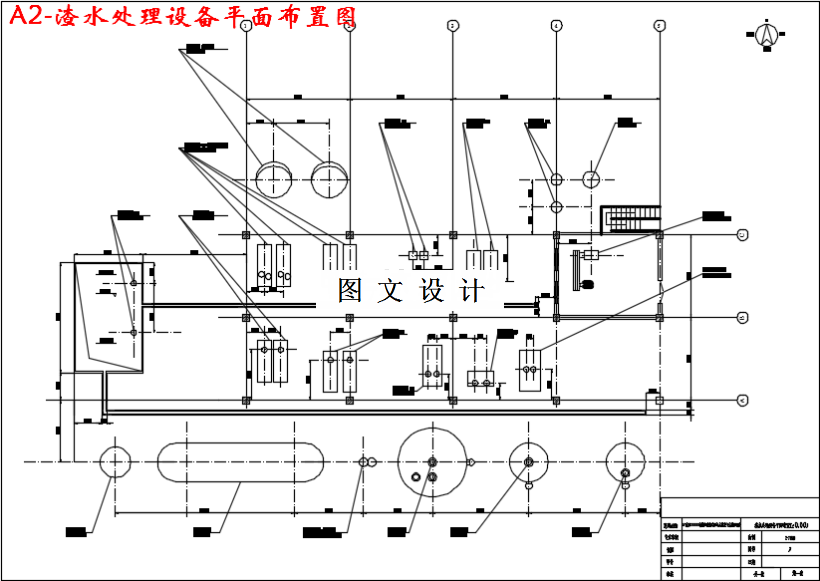

CAD版本图纸，共3张

摘要

多喷嘴对置式水煤浆气化属气流床气化技术，主要包括煤浆制备、输送单元，多喷嘴对置式水煤浆气化单元，煤气初步净化单元、含渣水处理单元。关键单元为气化、煤气初步净化，含渣水热回收。多喷嘴对置式水煤浆气化单元，采用四喷嘴对置式，来自高压煤浆泵的水煤浆和来自空分的高压氧气通过工艺喷嘴同轴射流进入气化炉，在气化炉内形成撞击反应区，进行部分氧化反应，生成的粗合成气、熔渣一起向下进入气化炉激冷室，大部分熔渣在水浴中激冷固化，落入激冷室底部，通过静态破渣器后进入锁斗收集，定期排放，粗合成气在气化炉激冷室液位下鼓泡后出激冷室。四喷嘴对置形成撞击流，加强混合，强化热质传递，达到理想的工艺效果。煤气初步净化采用“分级”的概念，即先“粗分”再“精分”，出气化炉的合成气先经过混合器润湿除去夹带的固体颗粒，再经过旋风分离器除去合成气中夹带的大部分细灰，然后进入洗涤塔进一步洗涤，出洗涤塔的合成气送后工序(含尘量小于1mg/Nm3)。洗涤效果良好，克服带水、带灰现象。
