M3000-5×200MW水电厂电气部分初步设计 下载积分：50　资料编号： M3000

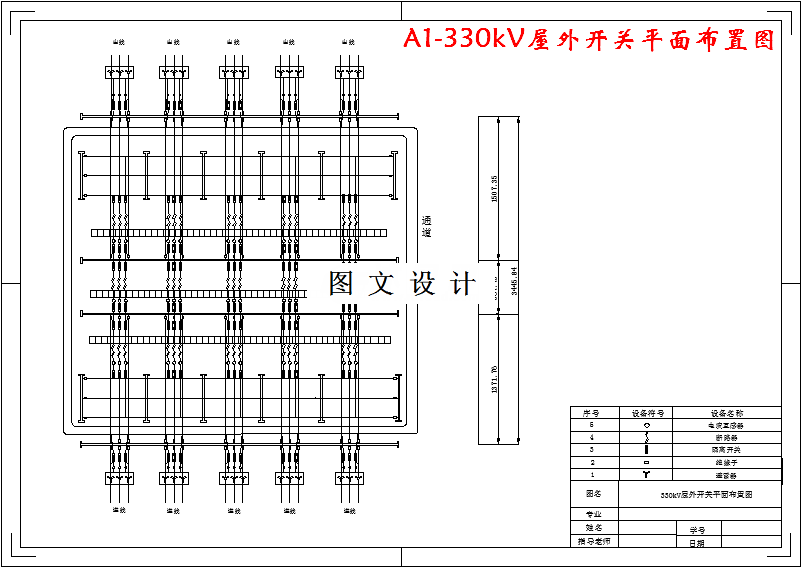

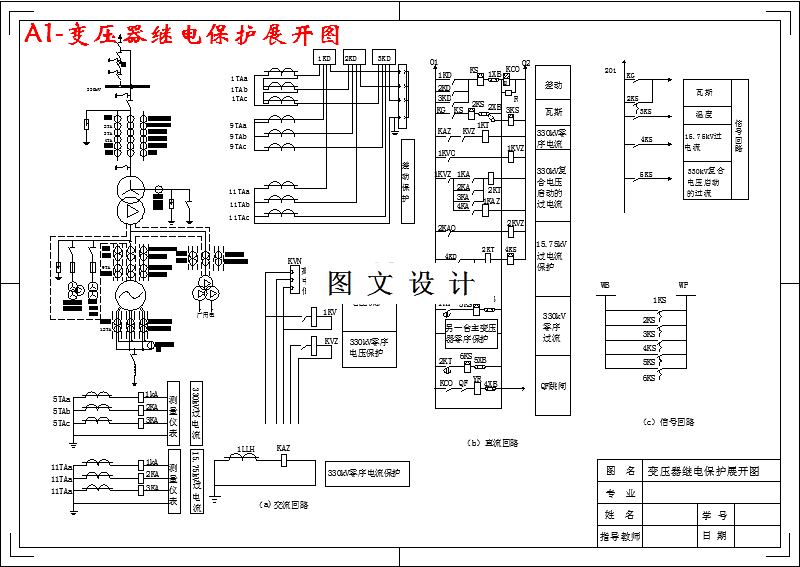

作品包括:

Word版设计说明书1份

外文翻译一份

CAD版本图纸，共3张

摘要

本次设计的题目是《16091水电厂电气部分初步设计》，其主要任务是根据原始资料，利用水能发电，从而设计一个水力发电厂，并主要对其一次设备进行设计。设计主要内容包括：电气主接线设计、厂用电接线设计、短路电流计算、主要电气设备选择和校验及配电装置初步设计等。首先根据原始资料，确定主变压器型号，然后确定发电机—变压器之间的连接方式；进而根据可靠性、灵活性的要求初设4～5种主接线形式，最后确定主接线的最终形式；接着确定出短路点，通过网络化简得计算电抗后查运算曲线求得短路电流，计算出短路稳态电流和冲击电流；根据短路电流计算结果对母线和电气设备进行选择和校验；最后对配电装置进行初步设计。
