M3006-汽车大修厂35kV降压变电所电气部分设计 下载积分：50　资料编号： M3006

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

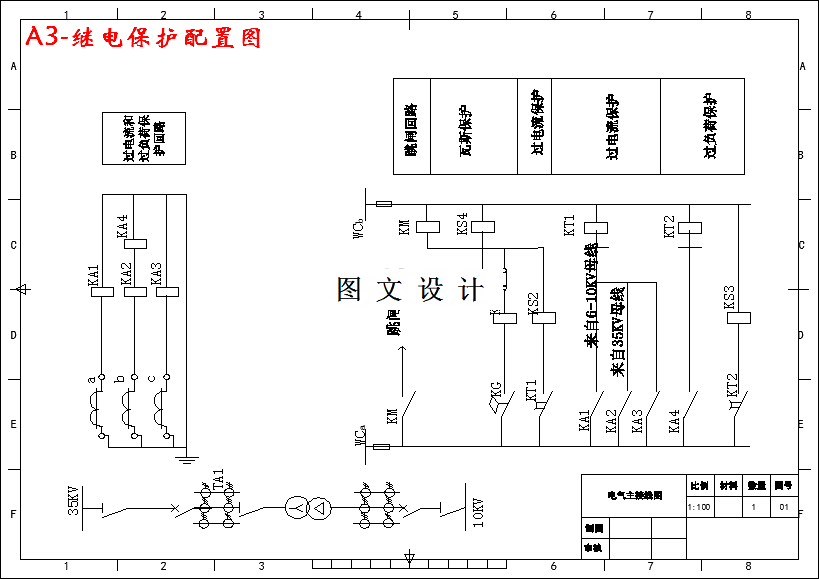

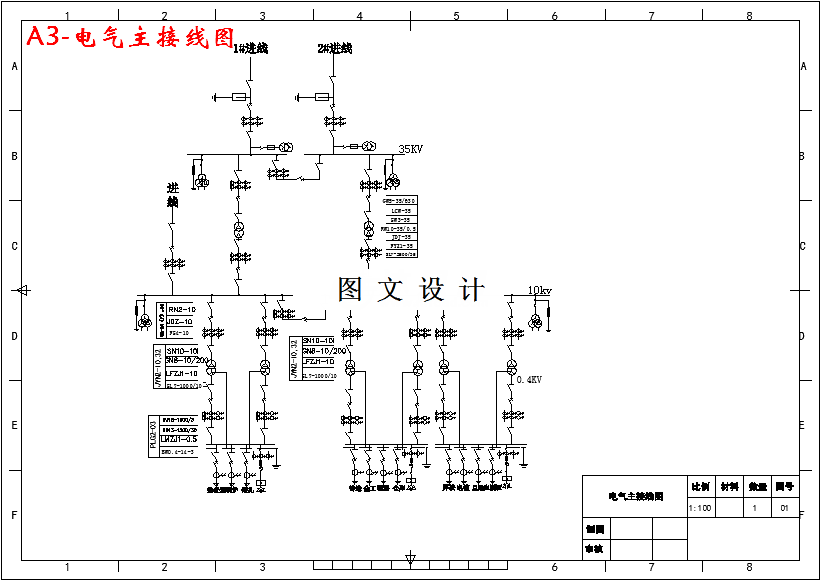

工厂变电所处于电力系统的末端，是电力系统中重要的组成部分，电力系统的经济运行和安全问题都受它影响，工厂变电所是连接工厂电力用户和电力系统的桥梁，它起着变换电能和分配电能的作用，对于工厂变电所电气部分的设计方案要认真加以研究和探讨。本课题是对汽车大修厂35KV降压变电所电气部分的初步设计，合理的进行该设计能够降低电能损耗，从而提高电能质量。 本课题有以下几部分,第一部分阐述了该课题设计的目的及基本要求并且对原始资料进行了分析。第二部分通过对资料的分析进行了负荷与无功补偿的计算。第三部分以第二部分为基础对变电所的变压器进行了选择。第四部分通过前面的计算对电气主接线进行了设计。第五部分再设计完电路主接线后进行了短路计算，最后在进行继电保护的设计。最后本课题运用AutoCAD来绘制电气主接线图和继电保护配置图。
