M3028-柴油机机体组合钻床总体设计及右主轴箱设计 下载积分：50　资料编号： M3028

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

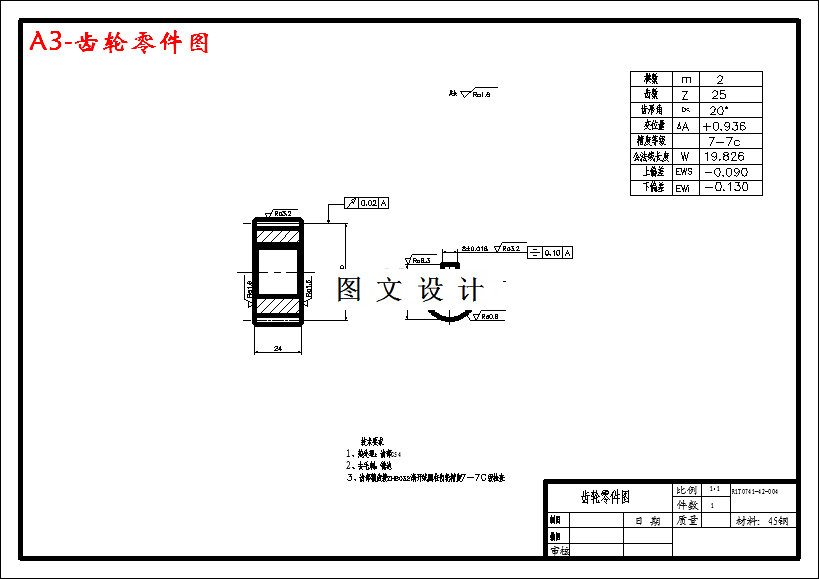

CAD版本图纸，共5张

摘要

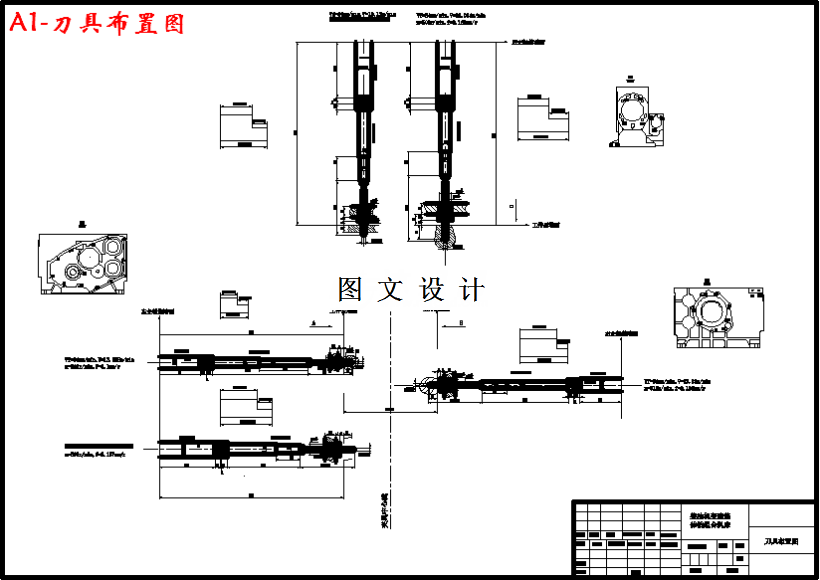

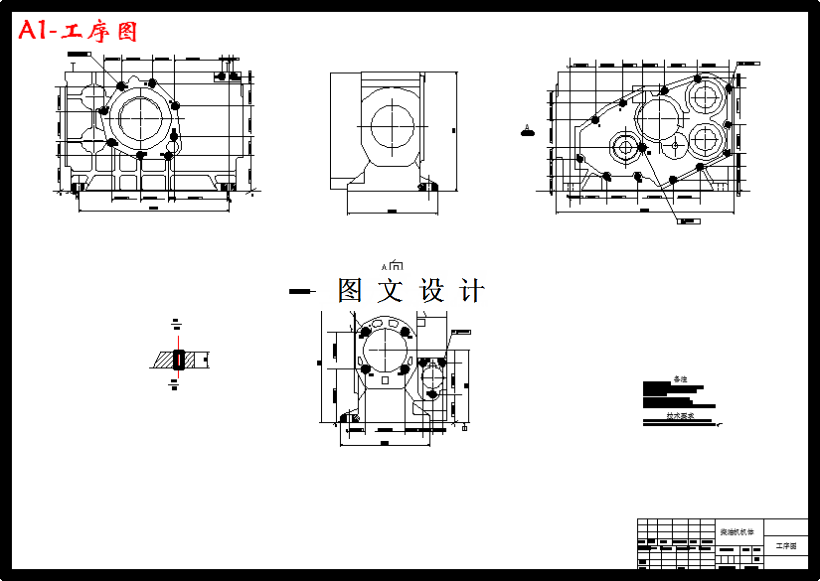

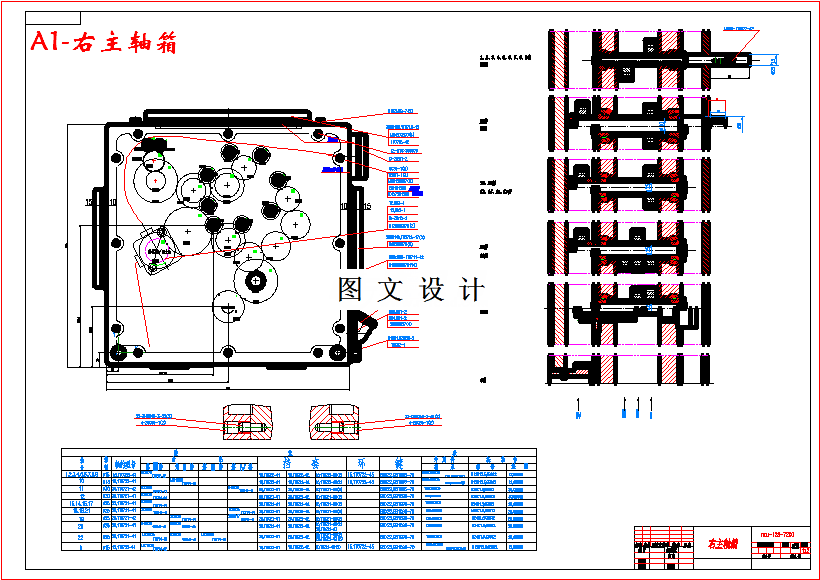

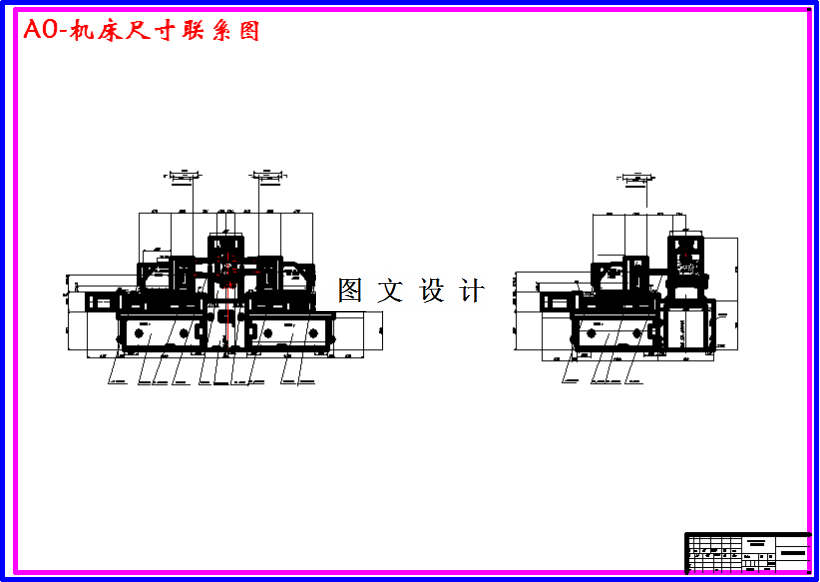

本次设计主要是对卧式10轴组合钻床的设计，设计内容包括组合钻床的总体设计和多轴箱的设计。总体设计主要包括“三图”的设计。“三图”指的是零件的工序图、刀具布置图、尺寸联系图。而多轴箱的设计主要是传动系统的拟定。在拟定传动系统后确定手柄轴和油泵轴的位置，然后绘制多轴箱的装配总图和零件图。
