M3031-瞄准镜模型工艺规程制订及数控编程 下载积分：50　资料编号： M3031

作品包括:

Word版设计说明书1份

CAD版本图纸，共5张

程序一份

摘要

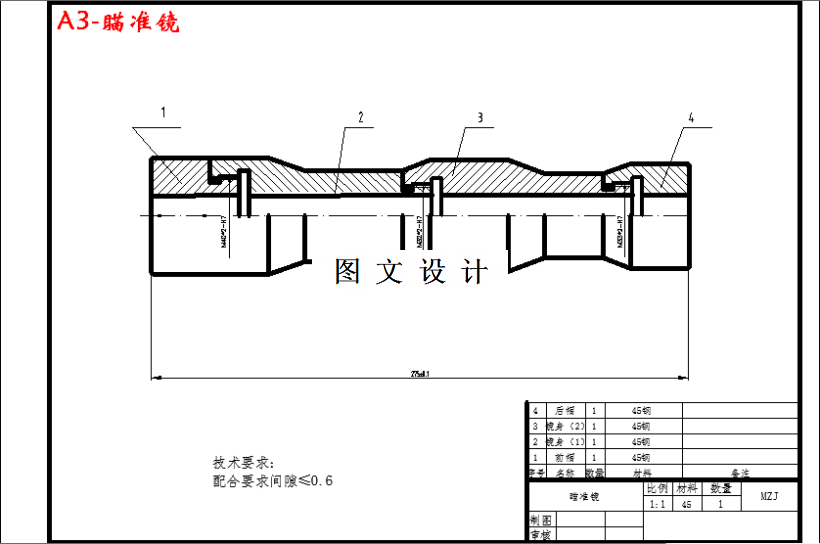

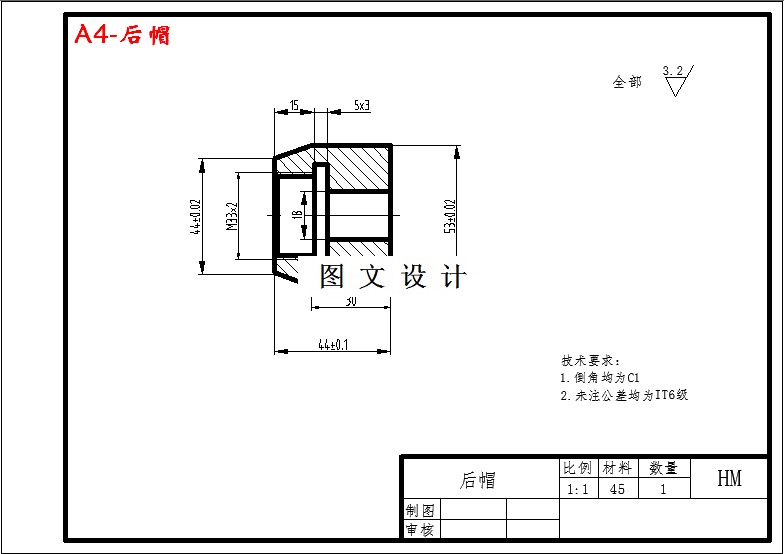

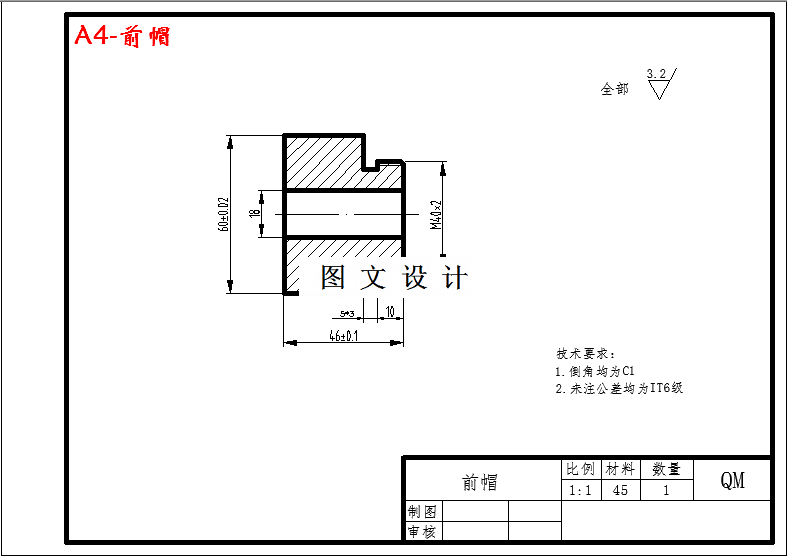

所设计的零件是“瞄准镜”模型，模型为螺纹配，由前帽、镜身（1）、镜身（2）、后帽四个零件组成。对于各零件的技术要求主要分析如下 : (1)首先零件毛坯的外形尺寸46x60mm、114x60mm、118x57mm、44x53mm 要达到中级的精度。加工完后要达到IT7～IT8级的精度。 (2)零件外轮廓加工时要保证尺寸要求。 (3)各零件在两次安装后,加工完所有相互位置精度高的表面。 (4)零件的外轮廓表面要光滑，且表面粗糙度为、 (5)该零件整体外形尺寸较大，各内槽较深，因此要确定合理的切削用量和切削 速度，保证零件的加工精度。 (6)零件作为工艺品在完成加工后要去毛刺，以免在加工或拿该零件时被刺伤。也可以使该零件更加美观了。
