M3054-200MW汽轮发电机组火力发电厂电气设计 下载积分：50　资料编号： M3054

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

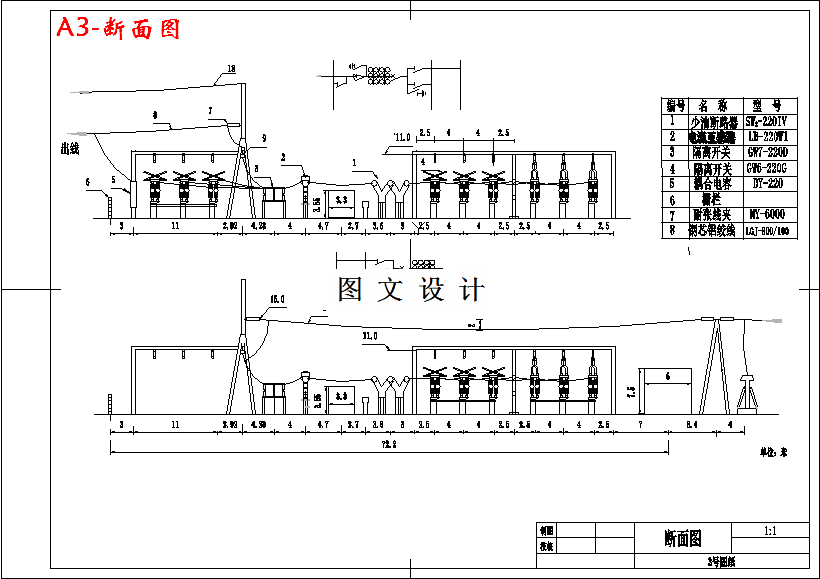

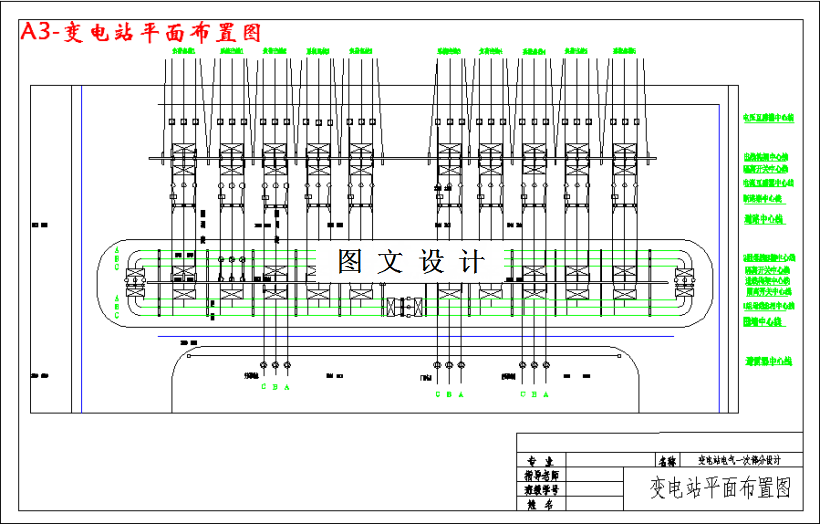

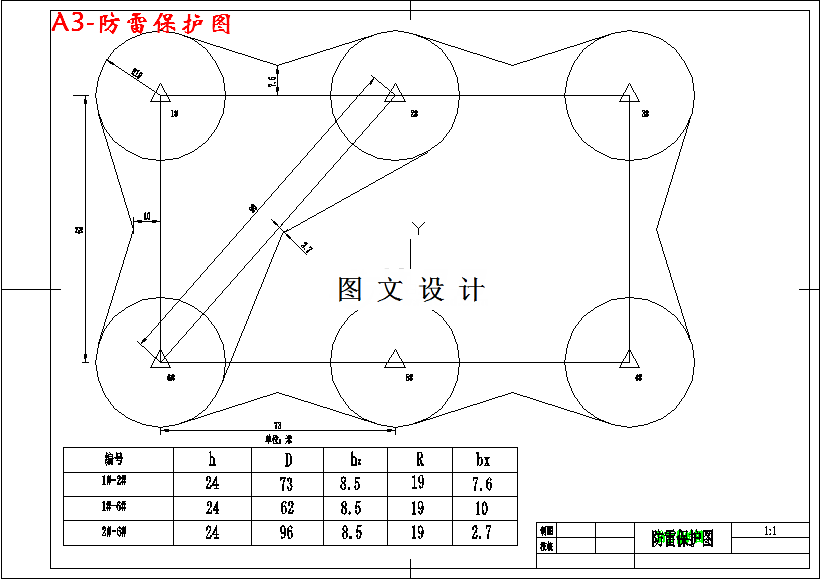

CAD版本图纸，共4张

摘要

本设计对j火力发电厂的电气部分进行了初步设计，由于电气主接线是主要环节，本文选出数个电气主接线方案进行了技术经济综合比较，确定了一个较佳方案，并根据此方案对全所电气设备的选择、配电装置的布置等，进行了详细的设计和说明。本设计介绍了所选电气设备型号，技术参数等。计算书中主要是对所选短路点进行短路电流计算及设备选型和校验。电气一次部分主要进行了主接线方案的拟定、主接线方案的技术经济比较、短路电流计算、主要电气一次设备（变压器、断路器、隔离开关、母线、电抗器、绝缘子、穿墙套管、避雷器、互感器 ）的选择校验、配电装置设计。
