M3056-110KV变电站电气部分设计 下载积分：50　资料编号： M3056

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

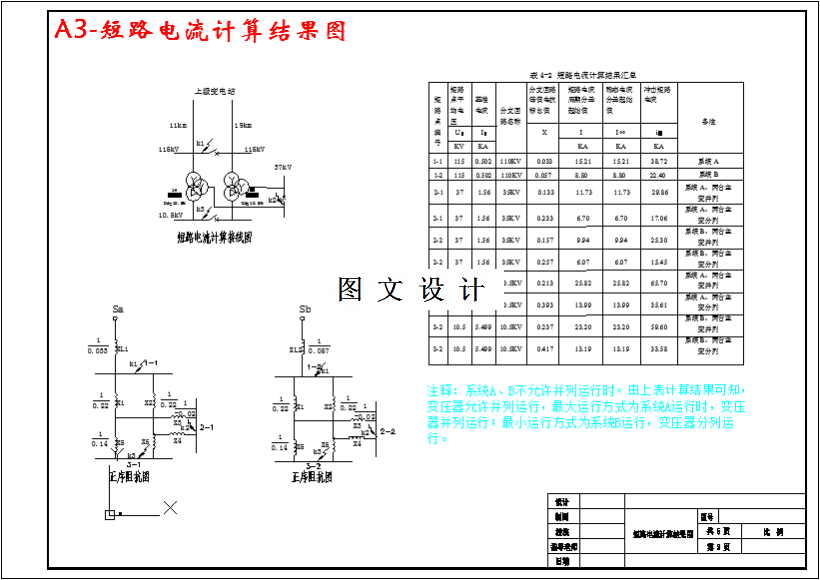

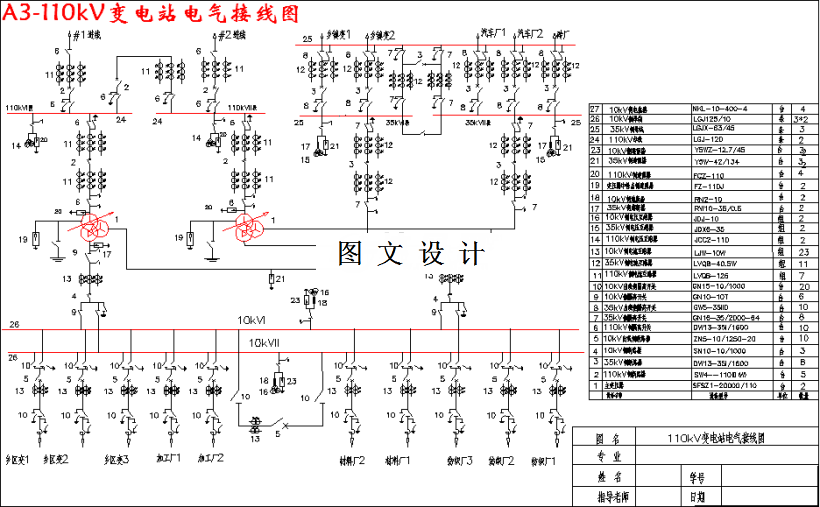

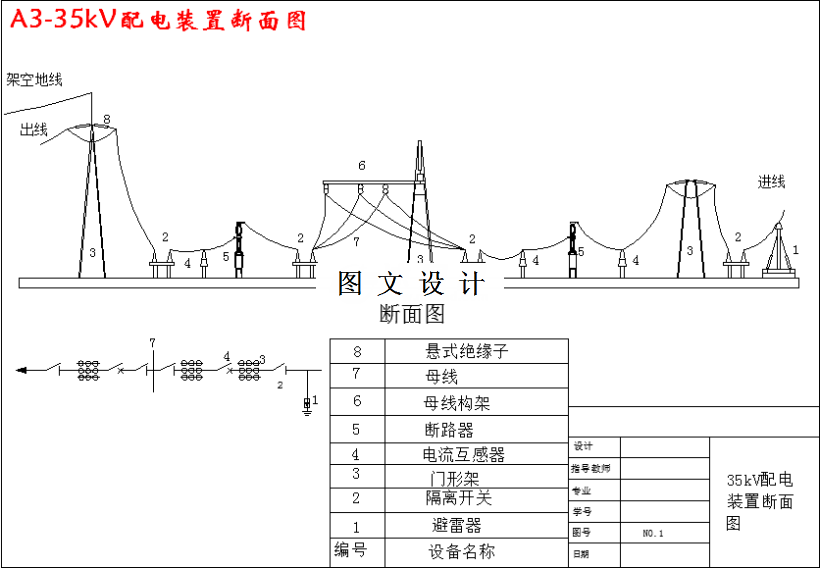

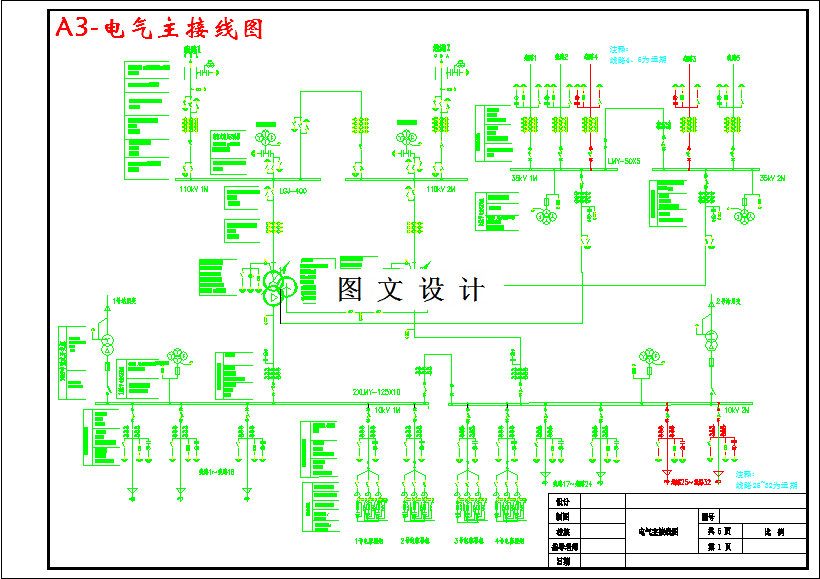

CAD版本图纸，共4张

摘要

本次设计的题目是：110kV变电所电气一次部分的初步设计。变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。待设计变电所在城市近郊，地势平坦，交通方便，附近有地区负荷。电压等级为110／35／10kV，110kV是本变电所的电源电压，由双回110kV线路输入，35kV和10kV是二次电压，分别送出4回和12回线路。主变压器采用两台型号完全相同的有载调压三绕组电力变压器，变压器容量为50000kVA。本次设计最重要的任务是电气主接线的设计、电气设备的选择与校验；继电保护规划设计等。其中电气主接线是变电所设计的首要环节，直接影响运行的可靠性、灵活性，该设计根据任务书原始资料，初步选出两个方案，并对其进行技术经济比较，确定出了一个最佳方案。同时，为了选择主要的电气设备，进行了短路电流计算，最后，完成了高压配电装置的配置，继电保护及防雷保护的规划设计，并绘制图纸。 本设计本着使电力供应和传输安全、可靠、灵活、经济的原则，并紧密结合当前电力系统的实际情况和发展趋势，力求做出最优，最经济的设计方案。
