M3059-8万Nm3h焦炉竖烟道烟气余热锅炉设计 下载积分：50　资料编号： M3059

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

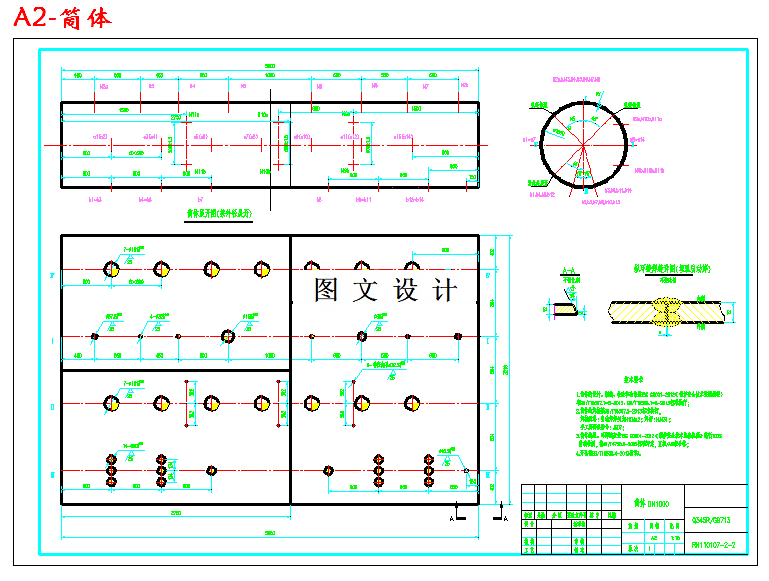

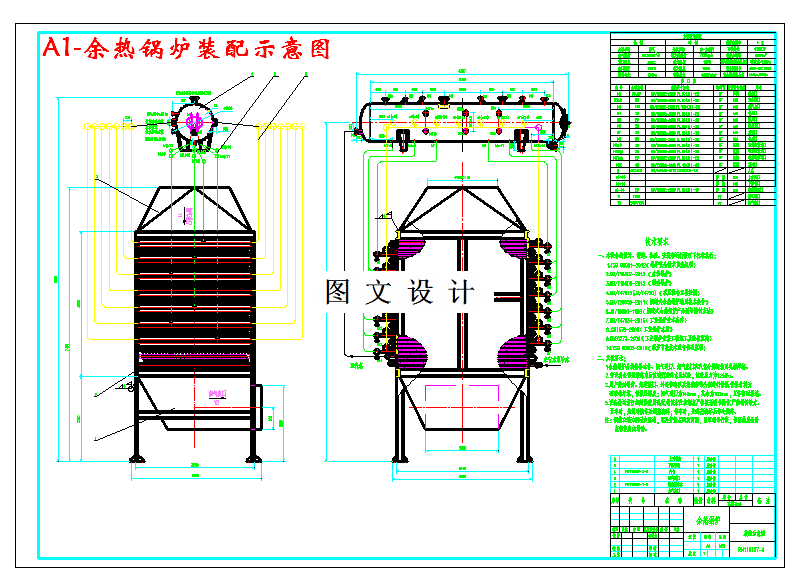

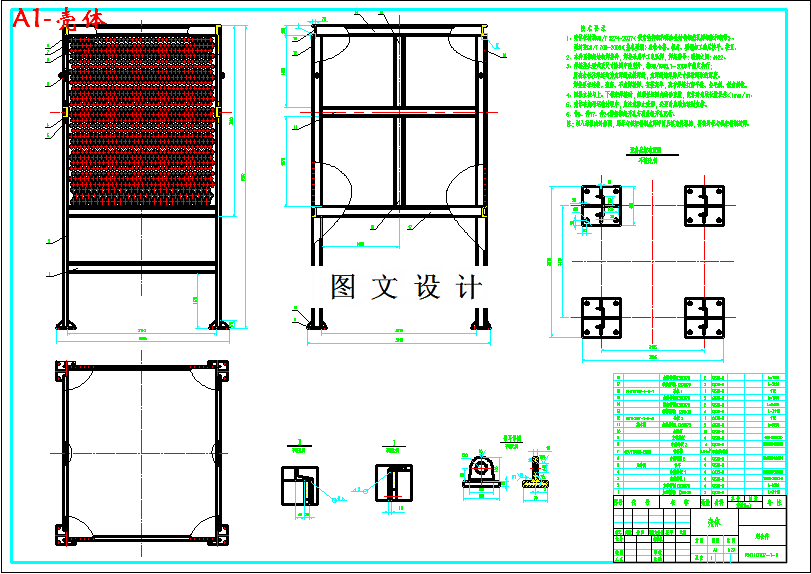

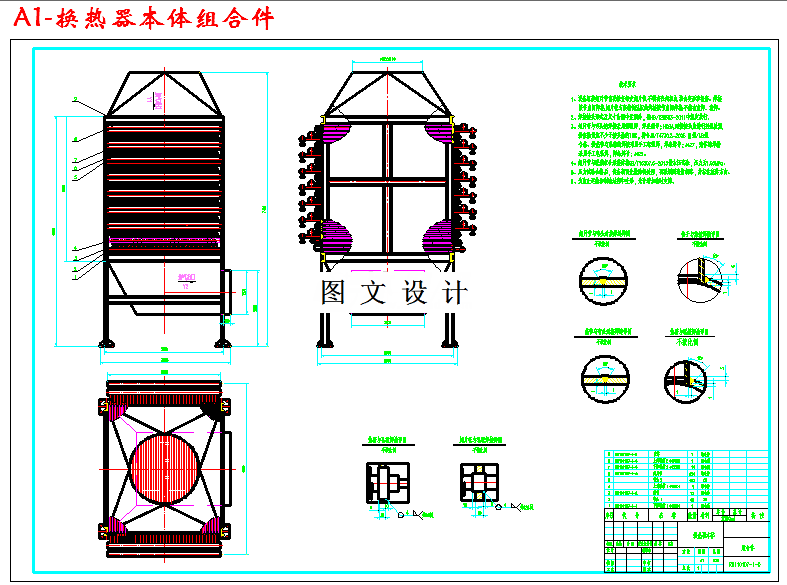

CAD版本图纸，共12张

摘要

本设计“8万Nm3/h焦炉竖烟道烟气余热锅炉设计”正是基于这样的现实背景，设计一台余热锅炉以回收焦炉排放烟气的余热，生产出0.8MPa(g)的蒸汽以作生产工艺之用，达到节能减排和提高能源利用率的目的。在设计计算过程中，首先根据热平衡方程、烟气和水的进、出口温度、压力、流量等原始参数，计算出传热量；然后通过选择翅片管和径向热管规格及其结构参数，计算出总传热系数，最后确定翅片管和径向热管的数量及其排布方式。在烟气温度低于或接近露点腐蚀温度的省煤器上采用径向热管作为换热单元，在烟气温度高于露点腐蚀温度的蒸发器区域采用翅片管。这样设计能够在提高换热系数的同时解决金属结构的低温腐蚀问题。合理选择烟气工况流速，对传热管进行合理排布，使烟气侧的阻力降达到要求，不影响焦炉生产、破坏焦炉的压力操作。在合理选择烟气工况的同时对翅片间距进行合理选取，保证烟气的自清灰能力。余热锅炉采用自然循环，以传热量最大的首组翅片管束作为传热量的依据，在计算过程中选取合适的循环倍率和循环回路高度，计算出回路的流动阻力和运动压头，保证锅炉自然循环回路运行正常。
