M3064-4×600MW火力发电厂电气及厂用电设计 下载积分：50　资料编号： M3064

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共4张

摘要

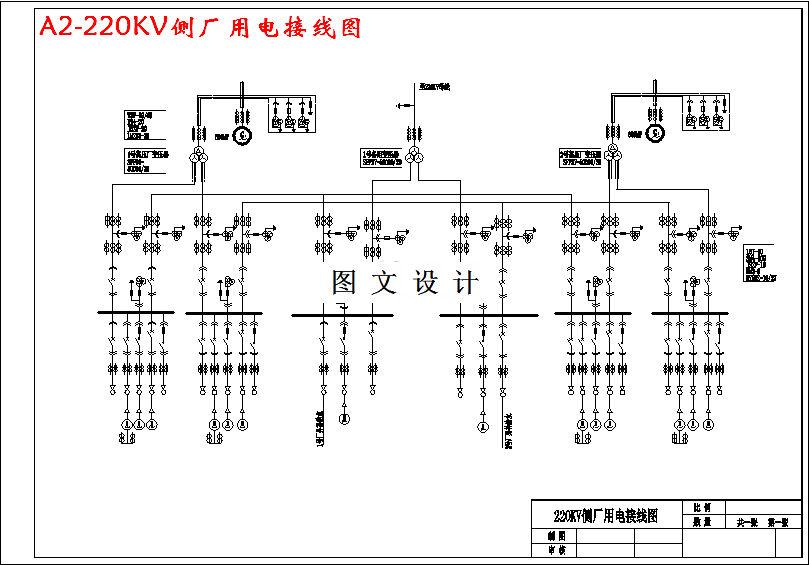

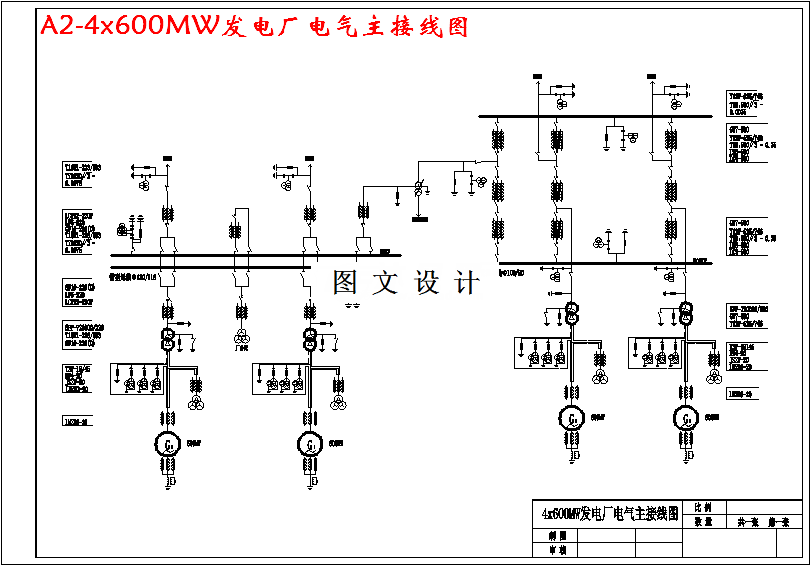

本次设计是4×600MW火力发电厂电气部分及厂用电设计，为区域性凝汽式火电厂，一期装机容量2×600MW，二期装机容量2×600MW。发电厂电气设计的最基本内容为电气主接线的设计，这关系到整个电网整体和发电厂本身的运行的可靠性、灵活性和经济性。发电厂有两个电压等级，分别是220KV和500KV, 两个电压等级母线通过联络变压器相连，用于功率的相互交换。厂用电设计使用分裂变压器，同时为了接线简单明了，两个电压等级的机组各自配备一台启备变，分别从联络变压器35KV侧和220KV母线接出，防止厂用变出线故障导致停电，保证可靠性。确定主接线和厂用电接线方案之后，需进行短路电流计算，选择最严重情况即三相短路来进行计算。电气设备选择依靠最大持续工作电流来选型，再通过之前已经得到的短路电流计算结果对其进行校验，设备的选择应做到技术先进、经济合理、安全可靠、运行方便。
