M3126-5.5万m3d给水厂工程设计 下载积分：50　资料编号： M3126

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

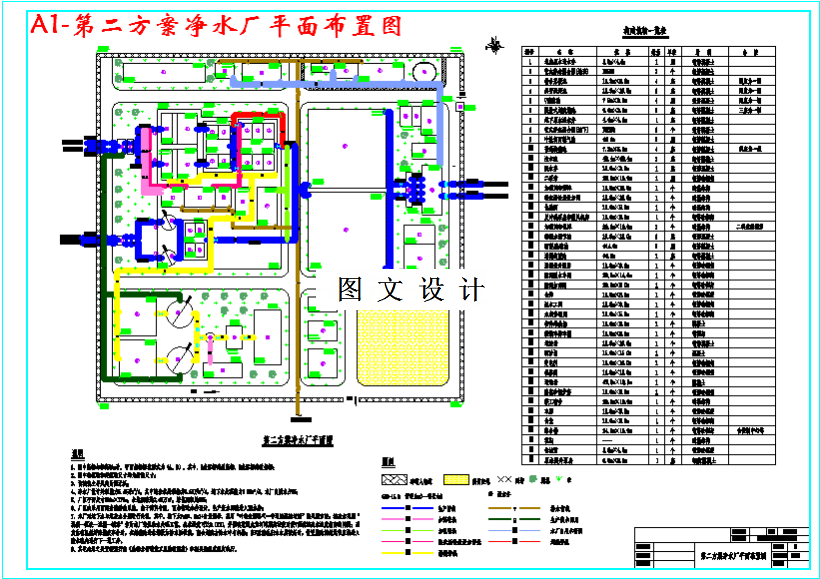

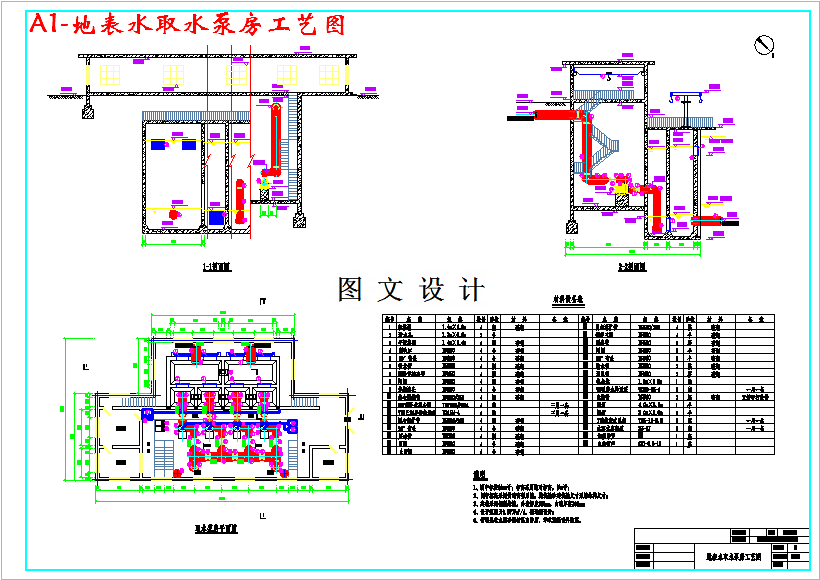

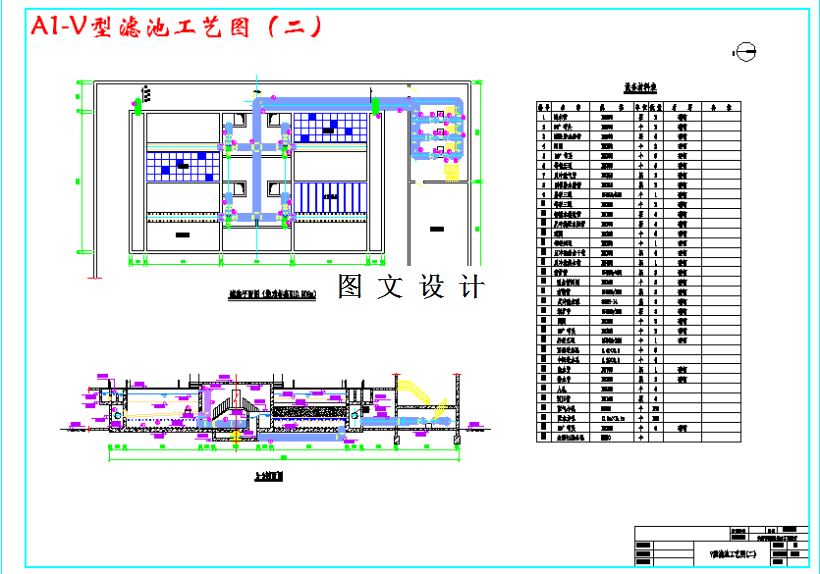

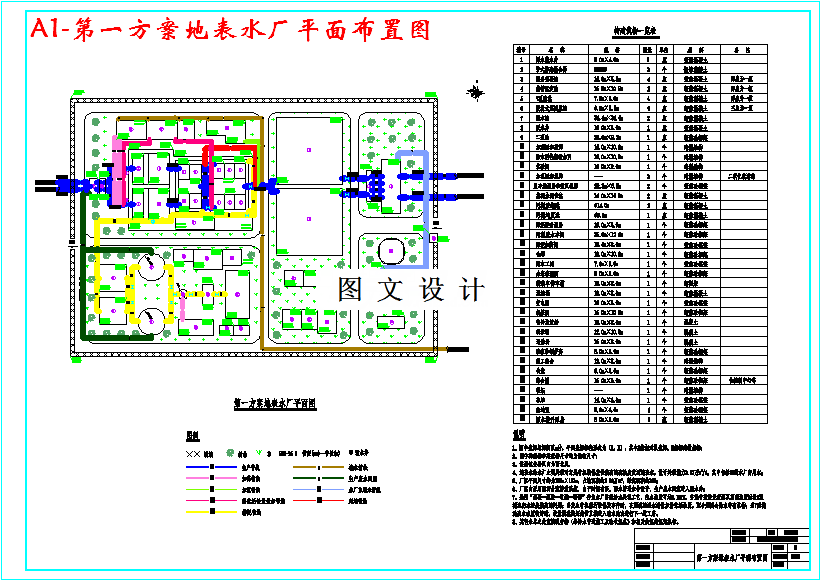

CAD版本图纸，共24张

摘要

以该县现有资料为基础进行给水工程设计，工程设计规模约5.5万m3/d，其中，地表水供水3.6万m3/d、地下水供水1.9万m3/d。整个工程设计包括取水工程、输配水工程及净水工程设计。通过两套工程方案技术经济比选，确定工程方案一为最优方案，方案一得到以下结论和成果： （1）通过9眼管井进行地下水取水，单井出水量3225m3/d，设计最大降深7.21m，设计总取水量约1.91万 m3/d；黄河地表水采用自流管及进水孔集水井取水，以适应于黄河水易受环境影响的特点。地下水原水采用双管平行输送，管长约1400m，管径DN400；地表水原水采用三级加压双管平行输送，管长约2500m，管径DN500。 （2）分别新建地下水净水厂和地表水净水厂进行水质处理。地下水铁锰含量略有超标，采用叶轮表面曝气及普通快滤池过滤的处理工艺，设计处理水量为1.89万m3/d。由于黄河地表水浊度较高，采用“栅条絮凝池絮凝—斜管沉淀池沉淀—V型滤池过滤—浸没式超滤”的处理工艺；针对存在的季节性有机物指标偏高的问题，超滤膜池前设置粉末活性炭投加，并设有高锰酸钾预氧化，作为季节性偶发有机物污染的应急处理方法。 （3）县域面积较小且布局规整，采用统一配水管网配水，为保持管道敷设方向与县城主要道路走向一致，东西方向平行敷设9条给水主干管，南北方向主要敷设6条管道，管材采用球墨铸铁管，总配水管长约6.64万m。分别以地下水净水厂和地表水净水厂出水作为县城的供水点，地表水设计供水量3.4万m3/d，出厂压力74.840m；地下水设计供水量1.8万 m3/d，出厂压力16.183m。 （4）县城给水工程总投资约10781万元，工程建设费用7889万元，工程建设其他费用1722万元，预备费1010万元。 （5）设计成果包括图纸24张（含1张手绘图纸）。
