M3136-110KV降压变电所电气一次部分的设计 下载积分：50　资料编号： M3136

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

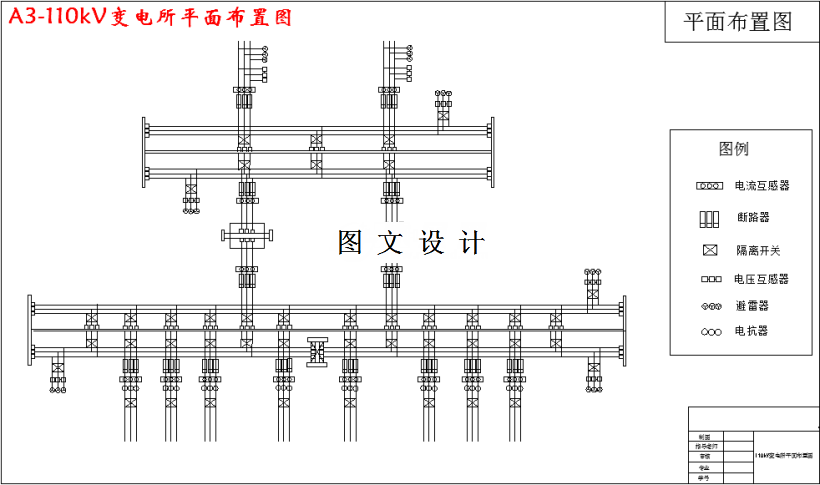

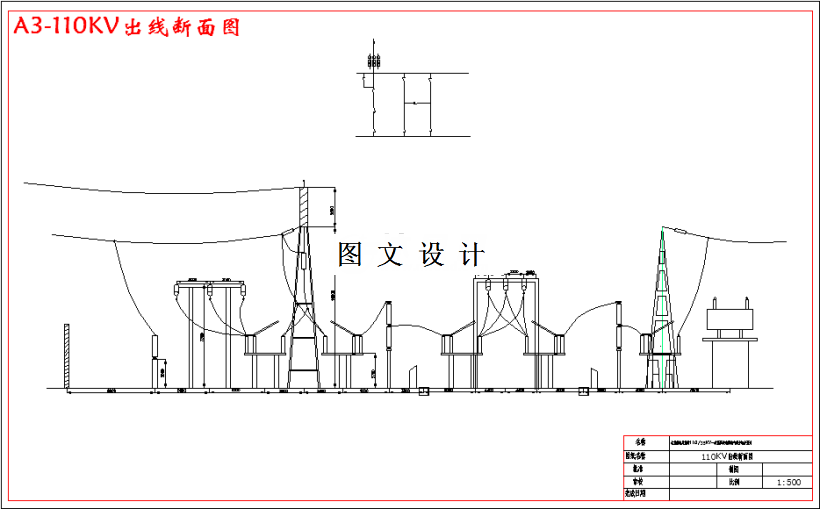

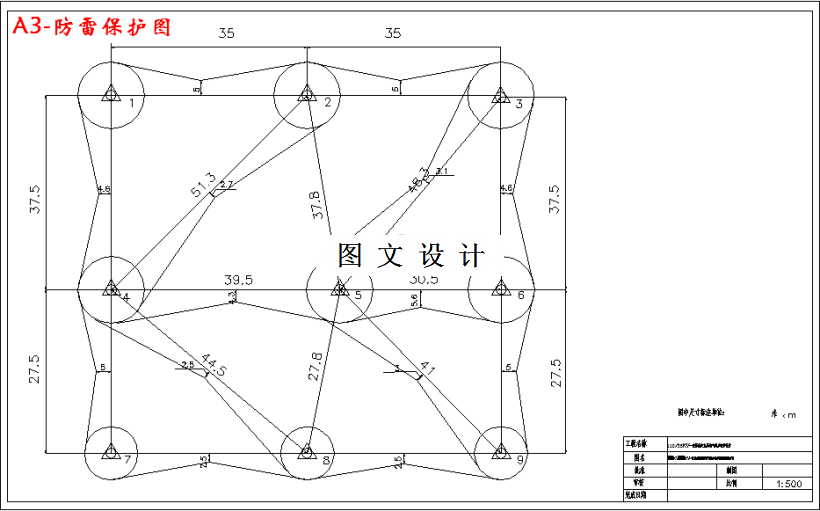

CAD版本图纸，共4张

摘要

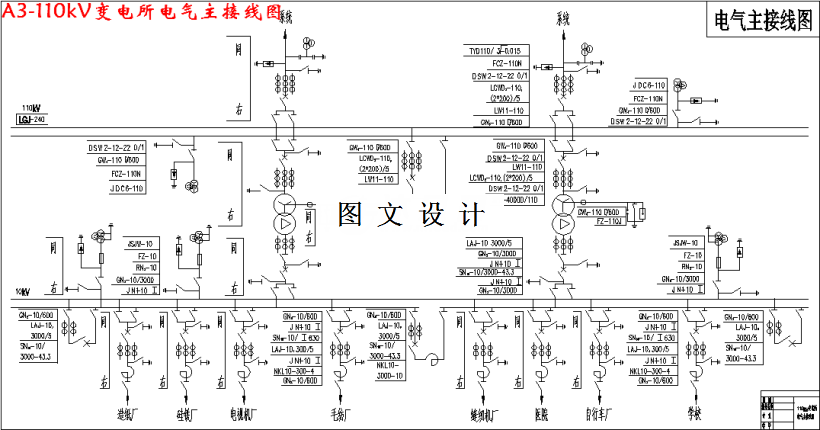

随着工业和经济建设的发展，我国的电力需求量越来越大，因此设计变电站是必不可少的。本次设计是降压变电所电气一次部分的设计，依据有关规定和设计规程进行设计。待设计变电所处在城市近郊，向开发区的炼钢厂供电，其附近还有地区负荷。其电压等级为110kV和10kV，110kV有2回进线，10kV有8回出线。根据以上情况可知该变电所为地区变电所。设计的主要内容有：主变压器的选择；电气主接线的选择；短路电流计算；高压电气设备的选择；母线的选择；变电所继电保护规划设计；防雷保护设计。主变选用2台型号完全相同的有载调压三绕组自耦变压器，容量为31500kVA；电气接线形式为：双母线分段接线（110kV）、双母线接线（10kV）；选择的高压电气设备主要有断路器、隔离开关、电流互感器、电压互感器、绝缘子和穿墙套管等；110kV母线选用钢芯铝绞线，10kV选用矩形母线。设计出的变电所应满足供电可靠性、灵活性和经济性的要求，确保供应优质可靠的电能。
