M3138-1103510kV降压变电所电气部分方案设计 下载积分：50　资料编号： M3138

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

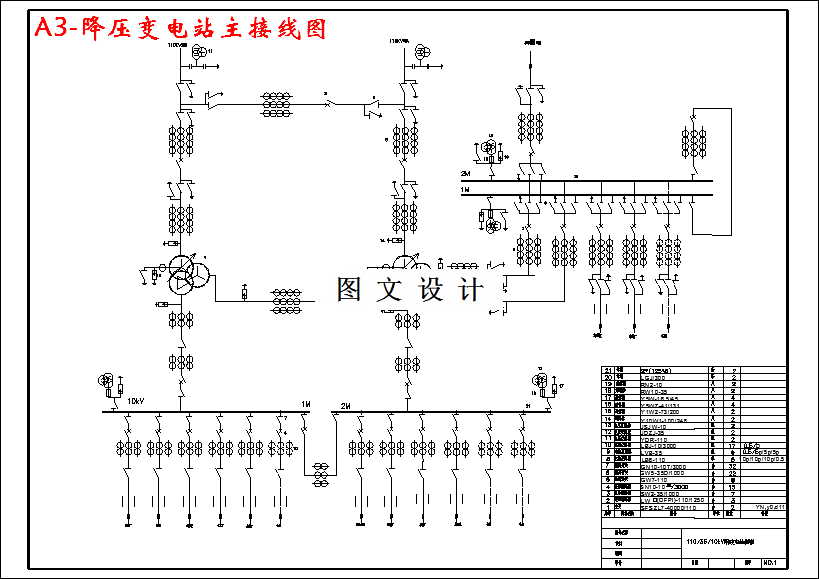

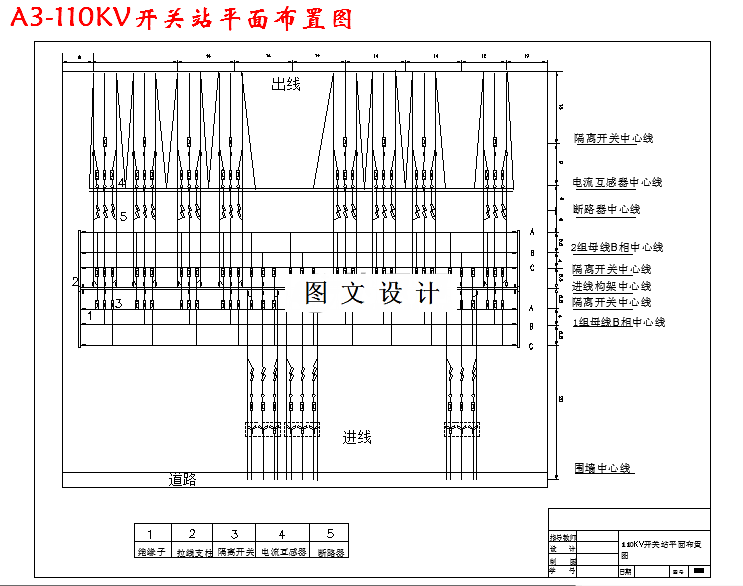

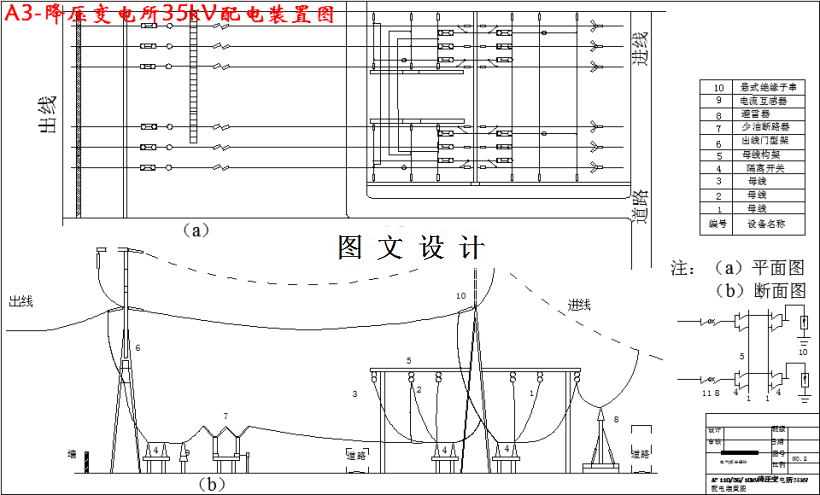

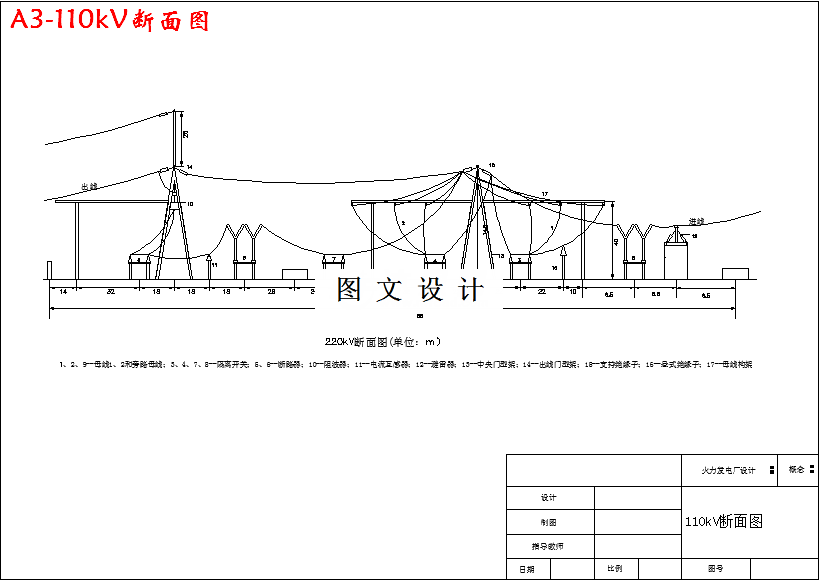

CAD版本图纸，共4张

摘要

本次设计的题目是：AF110/35/10kV降压变电所电气部分设计，该变电所是按系统规划，为满足地方负荷的需要而建设的终端变电所。根据原始资料和设计要求，主要进行了电气主接线方案设计、三相短路电流计算、主要电气设备的选择以及变压器的保护设置。 通过技术经济比较、论证，采用了110kV外桥接线，35kV双母线接线，10kV单母线分段接线的主接线设计方案；短路电流计算的目的是为了选择导体和电气设备，并进行有关的校验，一般情况下，三相短路电流产生的热效应和电动力较大，在选取短路点之后，采用运算曲线法完成三相短路电流的计算；在短路电流计算的基础上对电气设备进行选择，电气设备一般按正常工作条件进行选择，并按照短路状况来校验热稳定和动稳定。重点对高压断路器、高压隔离开关、电流互感器、电压互感器、熔断器、避雷器、母线及绝缘子进行了选择。电力变压器是电力系统中十分重要的供电元件，它的故障将对供电可靠性和系统的正常运行带来严重的影响，必须根据变压器的容量和重要程度考虑装设性能良好，工作可靠的继电保护装置，本设计中的变电所容量为40000kVA，是终端变电所，采用瓦斯保护和纵差动保护作为变压器的主保护。
