M3141-220KV变电站电气一次部分设计 下载积分：50　资料编号： M3141

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

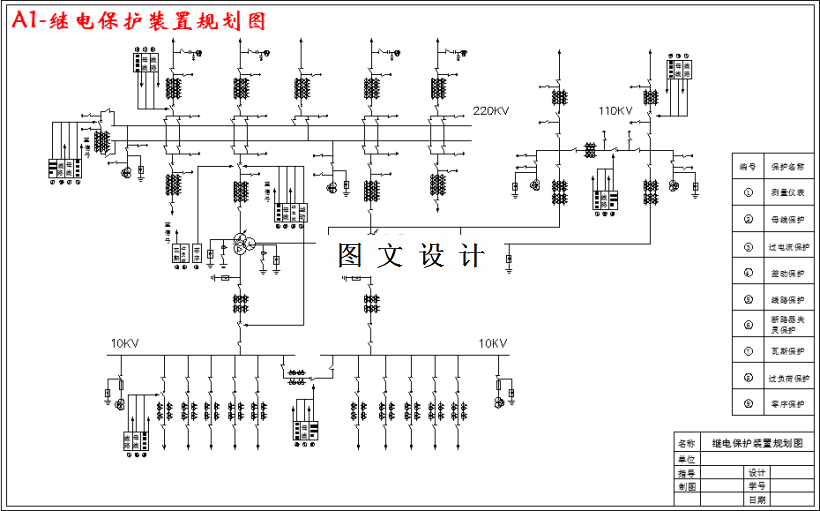

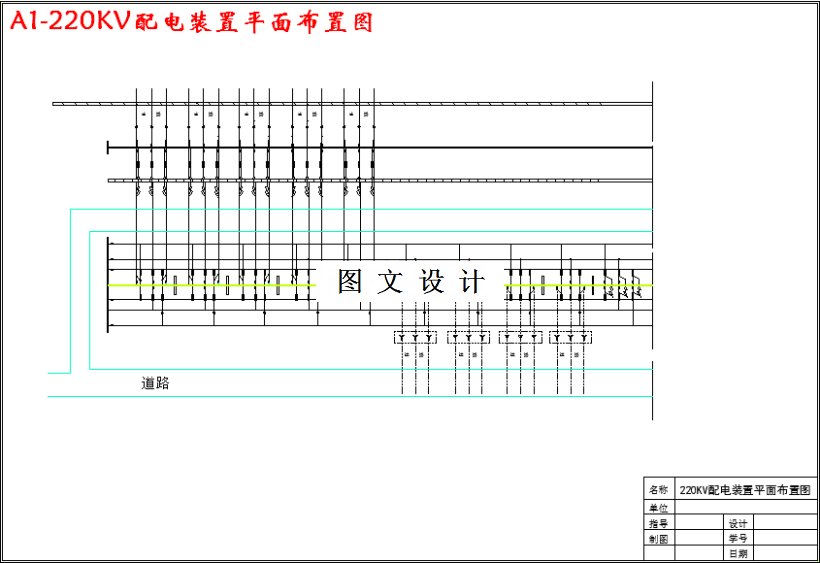

CAD版本图纸，共3张

摘要

本设计为220KV变电站电气一次部分设计,它是将本专业所学知识进行一次综合运用的过程.从理论上来说它涉及到电力系统课程的多方面内容.具体设计而言,其主要内容为:通过设计原始资料选择本变电站主变压器型号；根据电压等级、进出线回数、负荷情况设计本变电站的电气主接线，选出两个电气主接线方案，然后进行技术经济综合比较，确定一个较佳方案；根据主接线画出等值电路图，合理选择短路点，对等值电路图进行网络化简，按三相短路情况进行短路电流计算；依据正常工作状态选择所需的母线与电气设备，并在三相短路情况下，按短路状态对所选母线与电气设备进行校验，本设计所选电气设备包括：断路器、隔离开关、母线、绝缘子、电流互感器、电压互感器、熔断器以及避雷器；然后对本变电站进行合理的继电保护规划设计、220KV高压配电装置规划设计以及防雷保护规划设计。本设计的重点研究问题是短路电流的计算以及各电气设备的选择与校验。
