M3142-某变电站电气二次部分设计 下载积分：50　资料编号： M3142

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

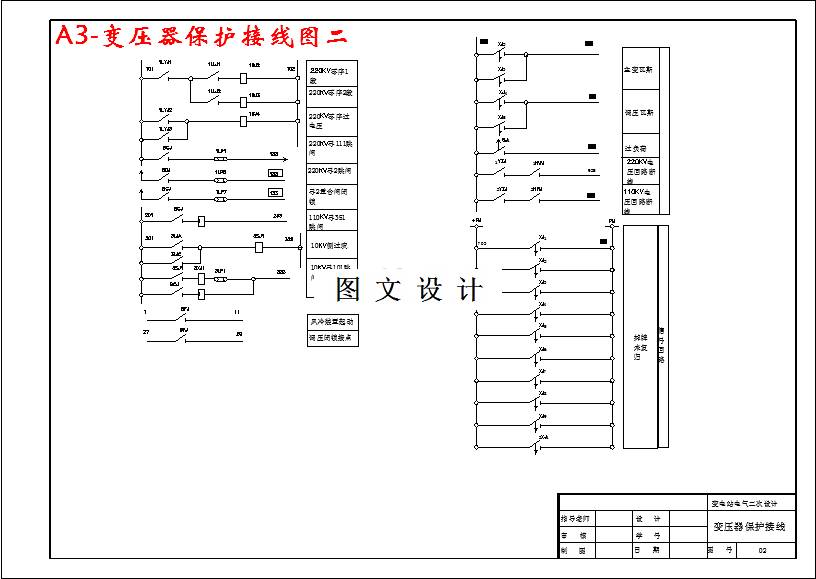

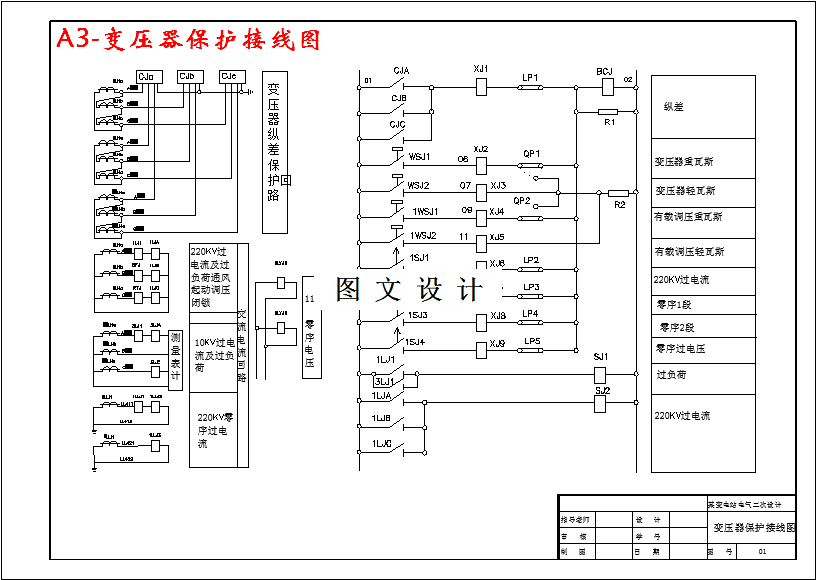

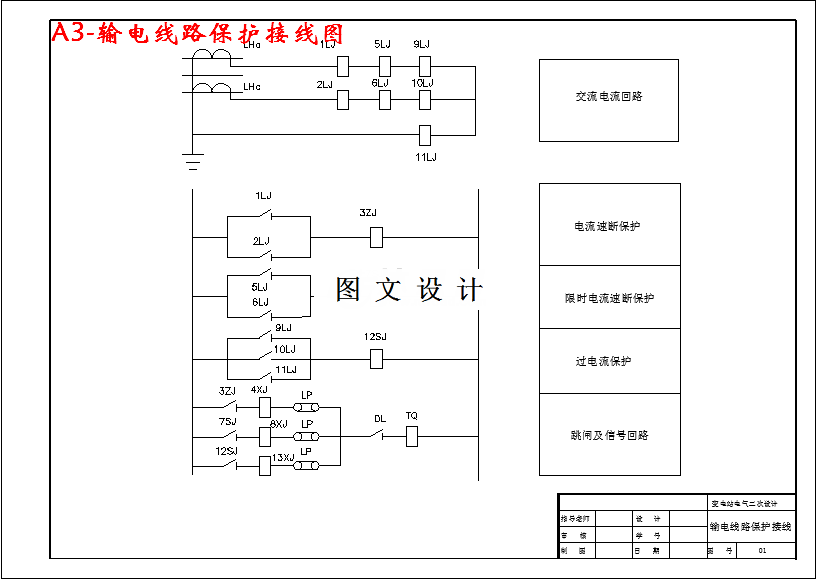

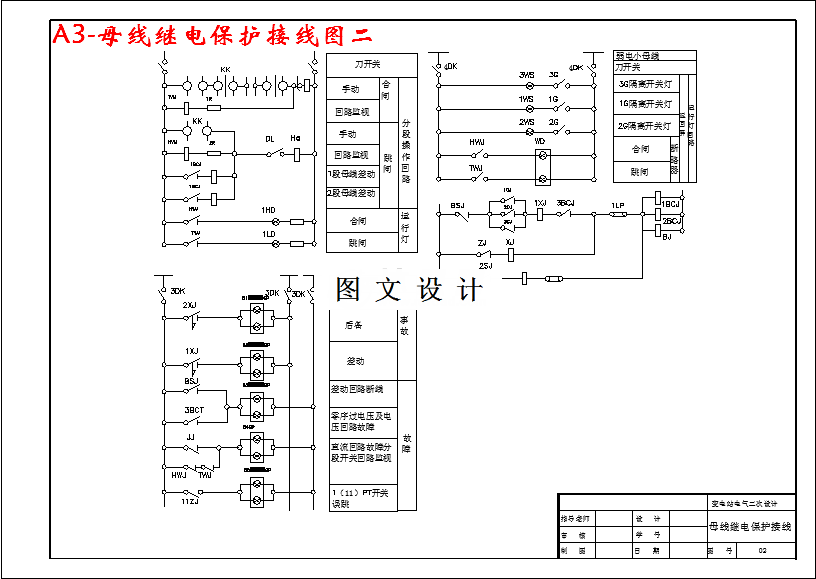

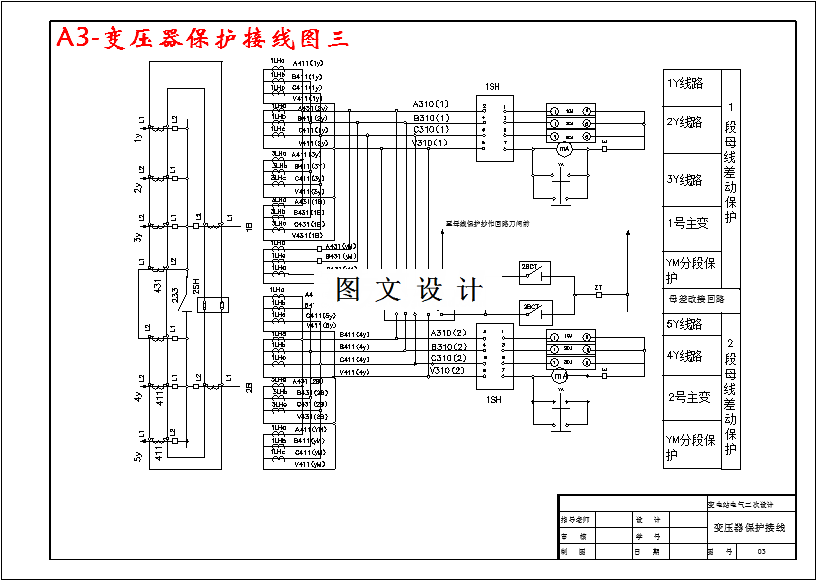

CAD版本图纸，共6张

摘要

本设计所设计的是一个重要的地区变电站的继电保护设计。而继电保护是保证电力系统正常、稳定、可靠供电的最有力保障。所以，对变电站中各个重要元件都做了详细、周全的继电保护方案设计。例如，变压器继电保护设计中主要用到了如下的继电保护配置：瓦斯保护、综差保护、复合电压起动保护、零序电流保护、过负荷保护及过励磁保护。而母线主要实施完全电流差动保护。在输电线路的继电保护设计中，关键地运用了三段式电流保护和综联差动保护。通过以上完善的继电保护装置，基本上可以大大的减少事故发生的机率，把事故消灭在发生之前。最后，还计算了互感器的负荷以及二次接线图，通过这些我们可以非常清晰地看到我们所做的保护配置。
