M3143-110KV降压变电所电气一次部分初步方案设计 下载积分：50　资料编号： M3143

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

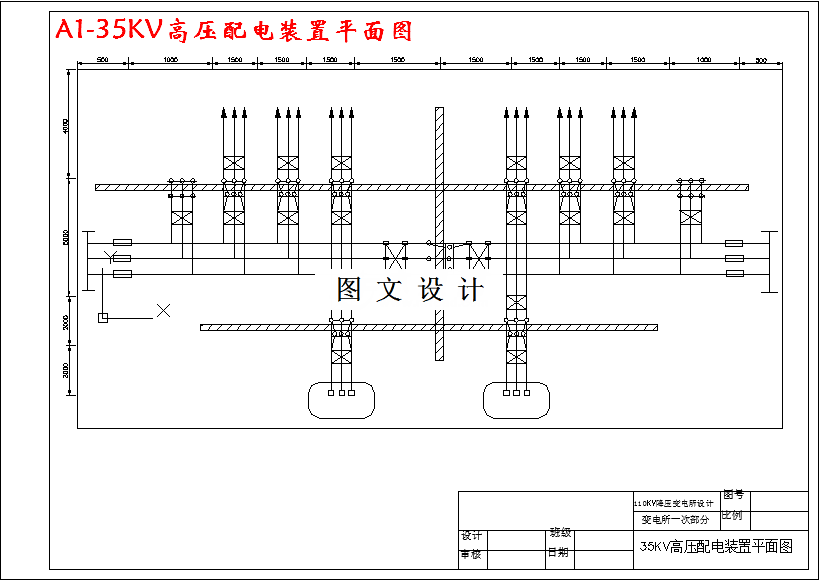

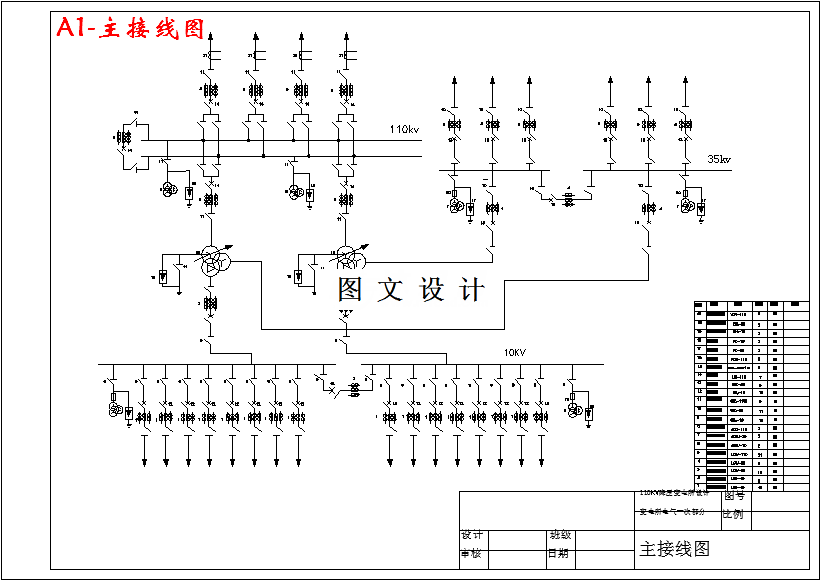

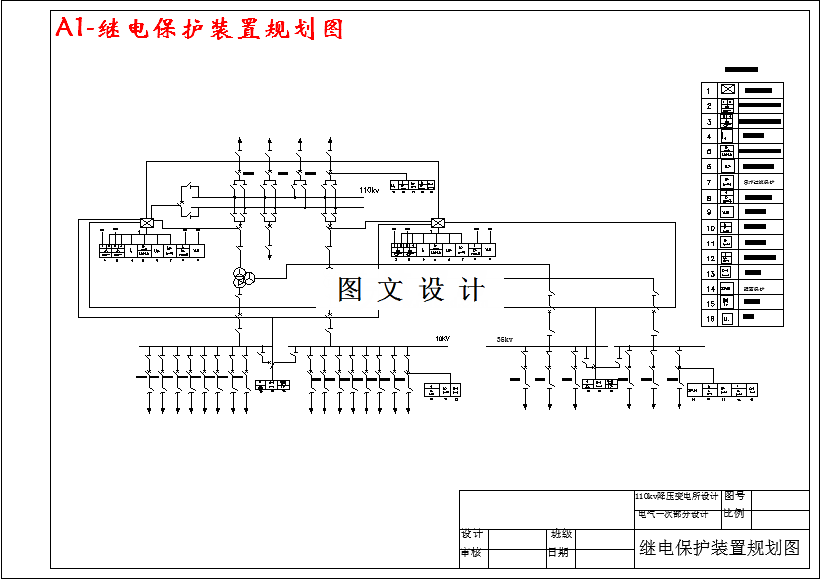

CAD版本图纸，共3张

摘要

本次设计主要对变电所一次系统设计，相应地对于一次系统运行密切相关的二次系统进行了简单的设计。经过对给定条件的了解和分析，分别对变电所的主变压器，电气主接线，电气一次设备进行了选择。变电所的主变压器在变电所中起着非常重要的作用。要对变电所的整体情况进行细致准确的分析后才可做出选择，选择其型号，容量。主变压器选择完后，接下来选择变电所的主接线方案。变电所的主接线可由多种形式，选择何种电气主接线，使变电所电气部分设计中最重要的问题。对各种电气设备的选择，配电装置的布置，继电保护和控制方式的拟定等都有决定性的影响。对电气主接线的选择应遵守三个基本原则分别是可靠性、灵活性和经济性。电气一次设备的选择包括对断路器，隔离开关，电抗器，电容器，互感器避雷器等的选择。在对此电气设备选择前，首先进行必要的短路电流的计算，短路计算是选择设备的一个重要环节，有了准确的短路计算结果，才可能选择出合适的电气设备。根据短路计算的结果在结合各设备选择的基本条件和要求。选择出所需的电气设备，设备选择后，一定要进行必要的校验。看是否符合要求，满足的则选定，不满足的须重新选择。一次设备选择完毕，根据一次设备进行简单的二次保护的配置。二次保护扽配置是保证一次系统能够安全，正常，长期运行的条件。
