M3144-110kV降压变电所电气一次部分初步设计方案 下载积分：50　资料编号： M3144

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

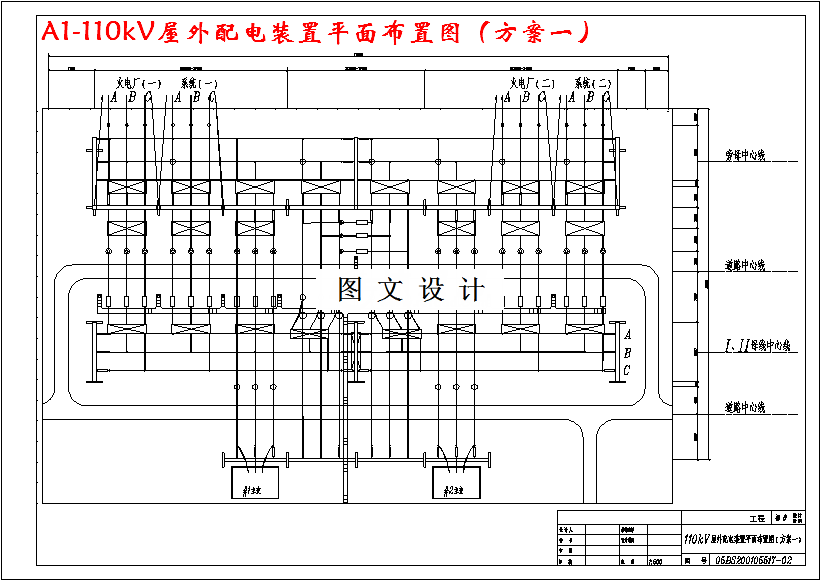

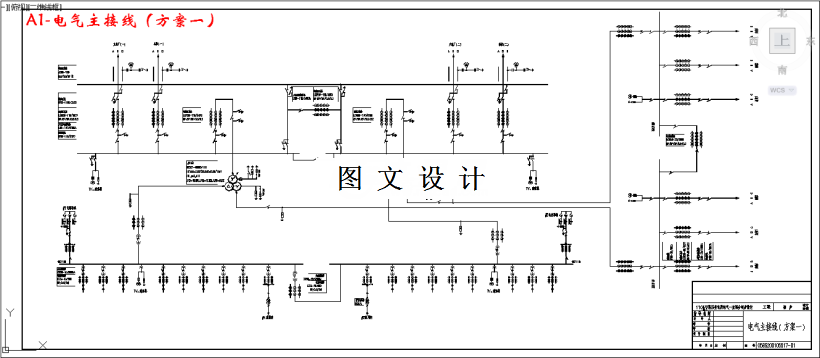

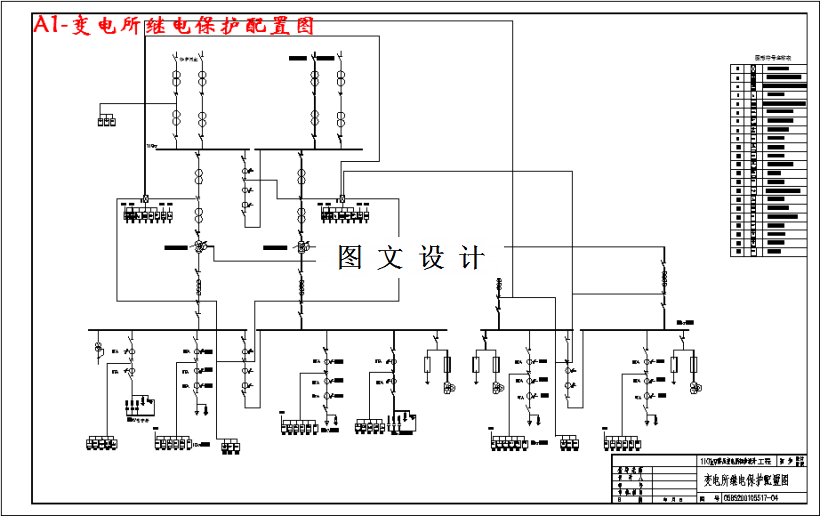

CAD版本图纸，共4张

摘要

本设计题目为110千伏降压变电所电气一次部分初步设计，本设计通过任务书中已知条件，设计一个由四台火电机组与系统共同供电的四条进线的110kV降压变电所。综合对用电负荷和供电重要性的分析并且对各种可用的电气主接线形式进行各种情况下的短路电流计算，以确定本变电所的最佳电气主接线形式。并根据电气主接线形式对各种电气一次设备进行短路电流计算。确定母线规格以及各种电气一次设备的数量和规格。最后对所选电气一次设备的动稳定、热稳定等相关校验，确保其能够安全工作。最后，对于10kV母线还需要并联电容器组进行无功功率补偿，使母线无功功率保持在稳定的水平，保证供电质量。
