Z341-某大型水电站电气一次部分设计 下载积分：50　资料编号： Z341

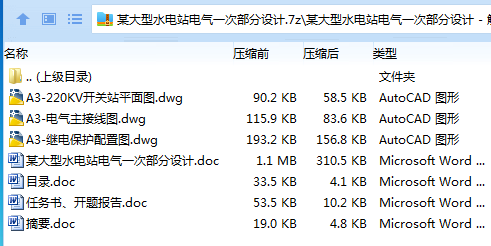

作品包括:

Word版设计说明书1份，共65页,约21000字

任务书一份

开题报告一份

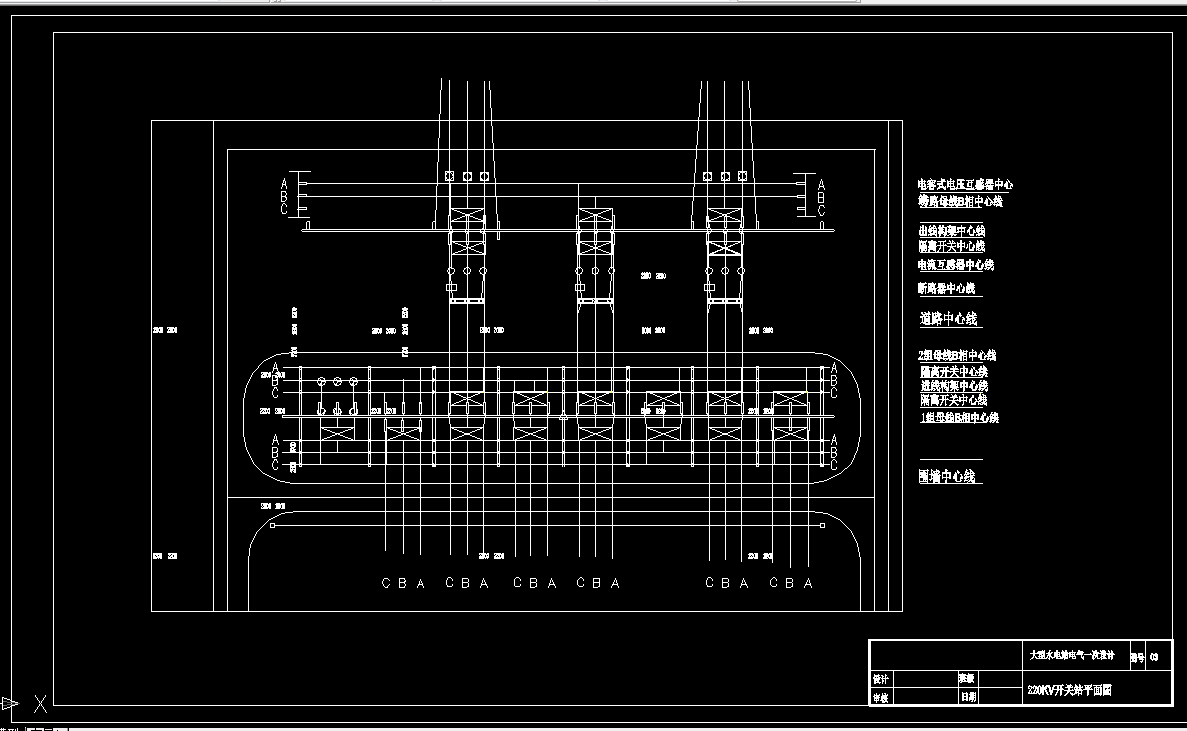

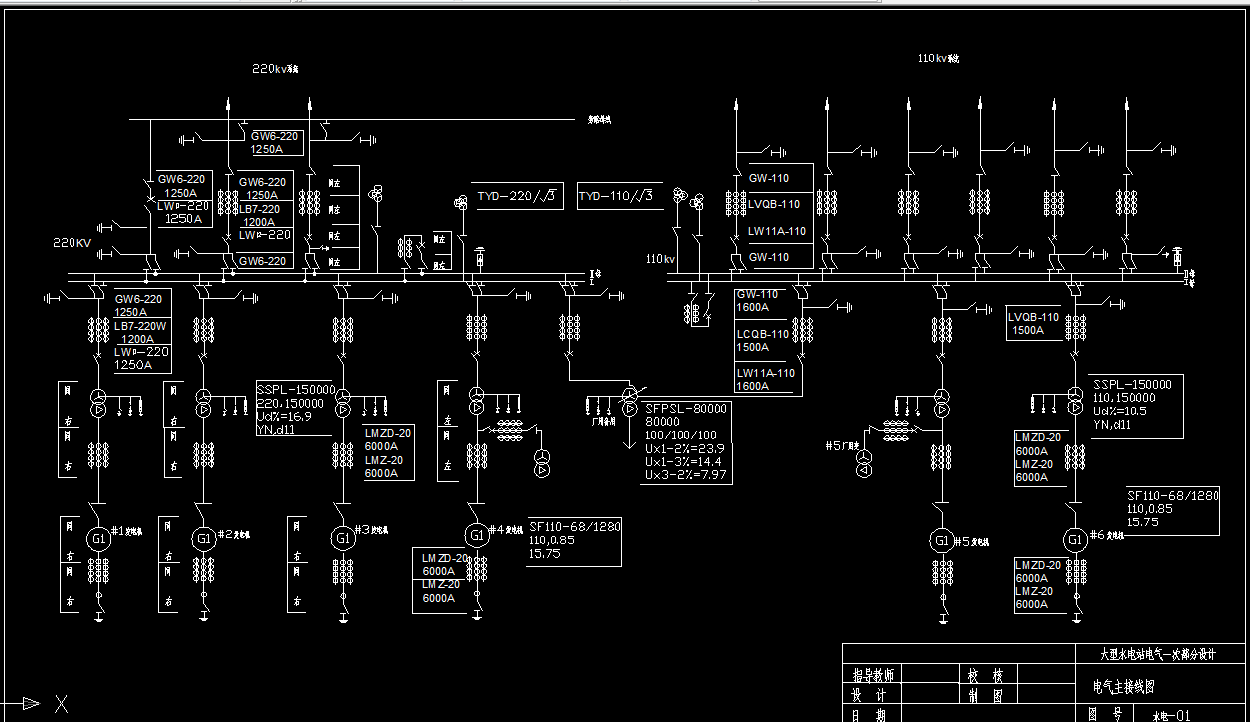

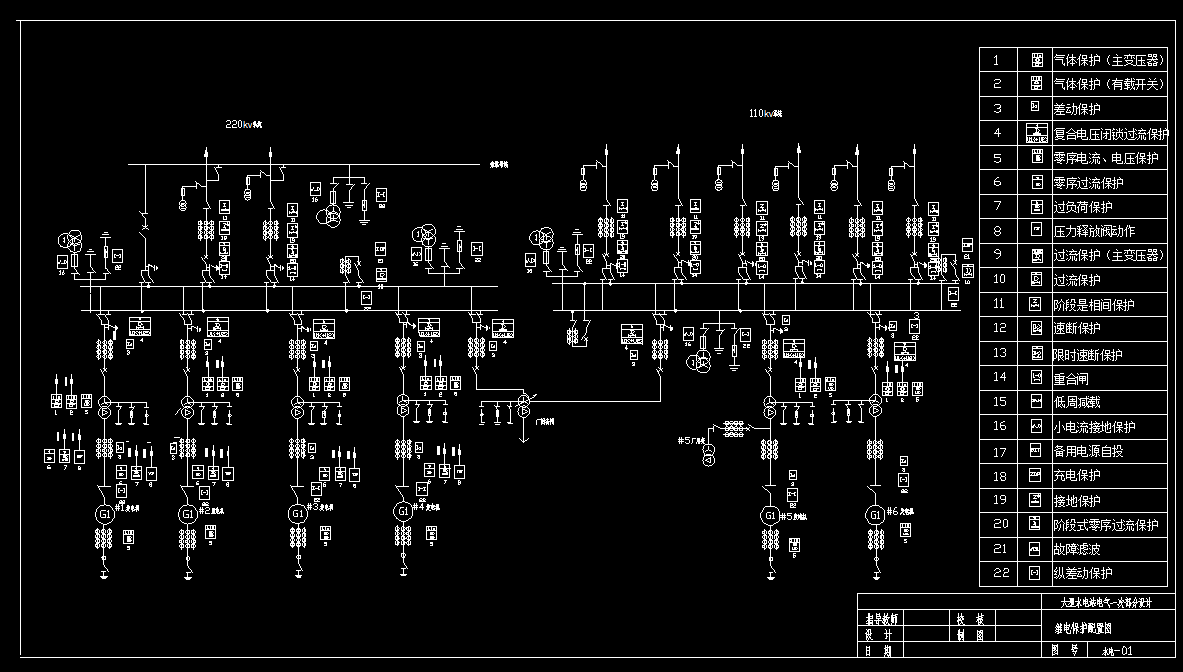

CAD版本图纸，共3张

摘要

我国水能资源丰富，进行水能资源的开发利用具有重大的意义。本次是对一个大型水电厂的设计，具有六个发电机组，容量都在100MW以上，总的装机容量将近700MW，在未来的电力系统运行中将有着举足轻重的地位。发电厂本身的安全运行对整个电力系统的稳定具有重要的作用，因此在发电厂的设计中首先要把安全性作为第一要素。因此在主接线方案设计中拟订了两套可行性方案，在满足可靠性的基础上采用经济性较好的方案。最终确定110kv和220kv分别采用双母线接线和双母线分段界线，具有较高的可靠性和经济性。 在选用电站的其他相关设备时，尽量采用新产品，采用新技术。断路器采用SF6 型，具有较高的安全性。尽量采用成套的设备，以便于发电厂的维护和设备的更新。本次设计中参阅了大量的设计资料，对发电机，变压器等设备的选择以及运行方式都做了相关说明，使其尽量趋于合理化，更优化。对每种设备的选择都进行了详细的论证，努力作到在满足要求的基础上最大可能的减低费用，实现经济的合理化。对发电厂的开关站的布置作出合理的规划，并绘制出110kv开关站的平面不制图以及相关的说明。

目录

摘  要 I

Abstract II

前  言 III

1说明书 1

1.1发电厂主接线设计基本要求 1

1.1.1 可靠性的具体要求： 1

1.1.2  灵活性的具体要求： 1

1.1.3 经济性的具体要求： 2

1.2  电气主接线的基本形式 2

1.3水力发电厂对主接线形式的要求 9

1.4.2 对两个方案的进行技术比较和经济比较： 10

1.5主变压器选择 11

1.5.2绕组数量和连接方式的选择： 13

1.5.3  变压器调压方式的采用： 13

1.5.4变压器与发电机接线形式确定 14

1.6中性点接地方式确定 15

1.6.1 中性点直接接地系统： 15

1.6.3  中性点经消弧线圈接地系统： 15

1.6.4 接地方式选择原则: 16

1.7短路电流计算 16

1.7.1 短路电流计算目的 16

1.7.2短路电流计算假设条件 17

1.7.3 短路电流计算应注意事项 17

1.7.4  短路电流计算结果 18

1.8 高压断路器的选择： 18

1.8.1回路持续工作电流的计算原则： 18

1.8.2  断路器选择的原则 19

1.8.3断路器选择结果： 21

1.9隔离开关的选择 21

1.9.1隔离开关的用途 21

1.9.2隔离开关的选择方法和依据 22

1.9.3隔离开关选择结果 23

1.10电流互感器选择原则 23

1.10.1电流互感器一次额定电流的选择 24

1.10.2电流互感器内部动稳定校验： 24

1.10.3电流互感器 外部动稳定校验： 24

1.10.4电流互感器准确级的选择 25

1.10.5电流互感器选择结果 26

1.11电压互感器的选择 27

1.11.1电压互感器选择原则 27

1.11.2电压互感器选择的结果 28

互感器在发电机中配置原则。 30

1.13避雷器的选择 30

2计算书 32

2.1 短路计算 32

2.1.1  对各个参数进行归算 32

2.1.2  110kv母线处发生三相短路 34

2.1.3    220kv母线处发生三相短路 36

2.1.4   当220KV侧发电机出口发生三相短路 38

2.1.4  110KV侧发电机出口发生三相短路 42

2.2高压电气设备校验 45

2.2.1  对110KV侧断路器进行校验 45

2.2.2  以下对隔离开关进行校验： 47

2.2.3  220KV侧断路器的校验： 48

2.2.4以下对隔离开关进行校验 49

2.2.5   对发电机出口隔离开关校验： 50

2.3对各种母线进行选择校验： 50

2.3.1发电机出口母线的选择校验 50

2.3.2对220KV侧升高电压母线进行选择校验 52

2.3.3 对110KV侧升高电压母线进行选择校验： 56

2.4  对电压互感器的选择 57

2.4.1 220KV架空线路电压互感器： 57

2.4.2 220KV侧母线侧电压互感器： 57

2.4.3 110KV侧线路电压互感器： 58

2.4.4 110KV母线电压互感器： 58

2.5 电流互感器的校验选择 59

2.5.1  220KV侧电流互感器 59

2.5.2用于测量电流互感器选择 59

2.5..3 110KV侧电流互感器 60

参考文献 61

附    录 62

附录一  外文原文及翻译 62

附录二  有关图纸 65
