M3148-164变电站电气部分初步设计 下载积分：50　资料编号： M3148

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

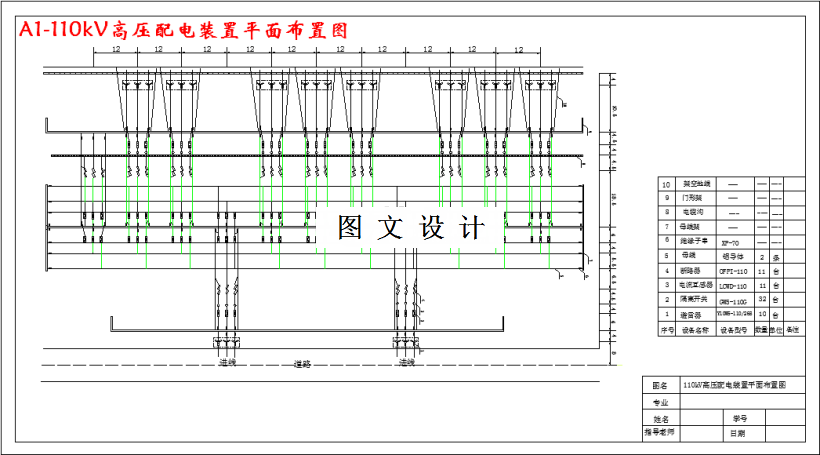

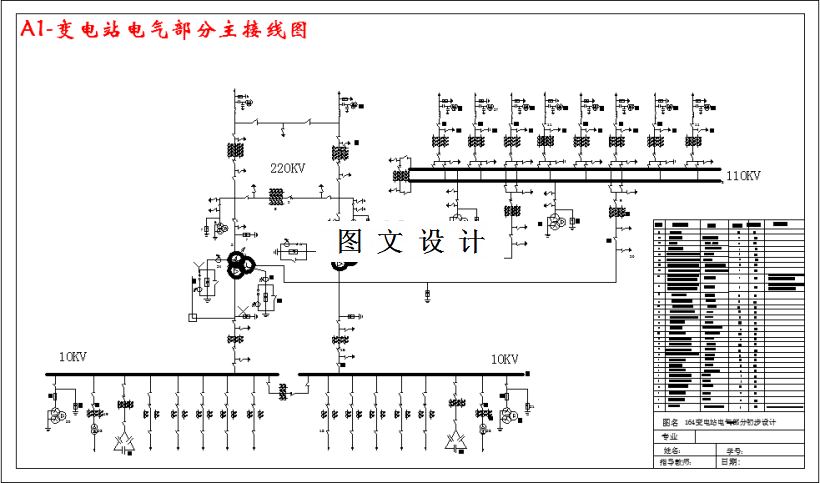

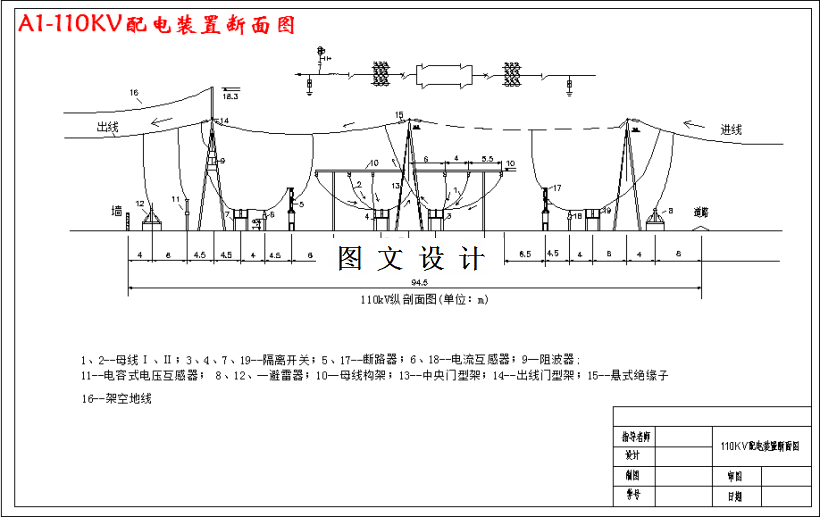

CAD版本图纸，共3张

摘要

本变电站是为了解决企业生产、生活供电的问题而建，有三个电压等级：220KV,110KV,10KV。本设计采用理论与计算相结合的方法，根据任务书中给出的线路回路数、负荷数据、主要负荷的行业性质及其对供电可靠性的要求进行分析、综合、计算，从而选定了主变亚器的台数、容量、型号，以及各个电压等级的主接线方式。根据最大持续工作电流和短路电流计算的结果，选择了高压断路器、隔离开关、母线、绝缘子、穿墙套管、电压互感器和电流互感器等电气设备的型号，电气一次部分的设计就完成了。在供电系统中，短路故障会引起严重的危害；自然灾害也可能会对线路造成严重危害，因此需要进行继电保护装置的配备，即电气二次部分的设计。
