M3149-ZS4中型水力发电厂电气一次部分设计 下载积分：50　资料编号： M3149

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

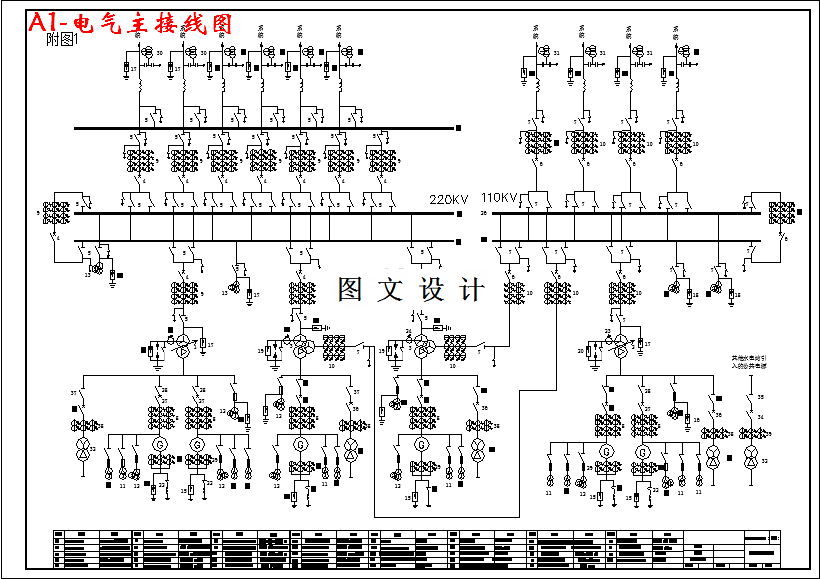

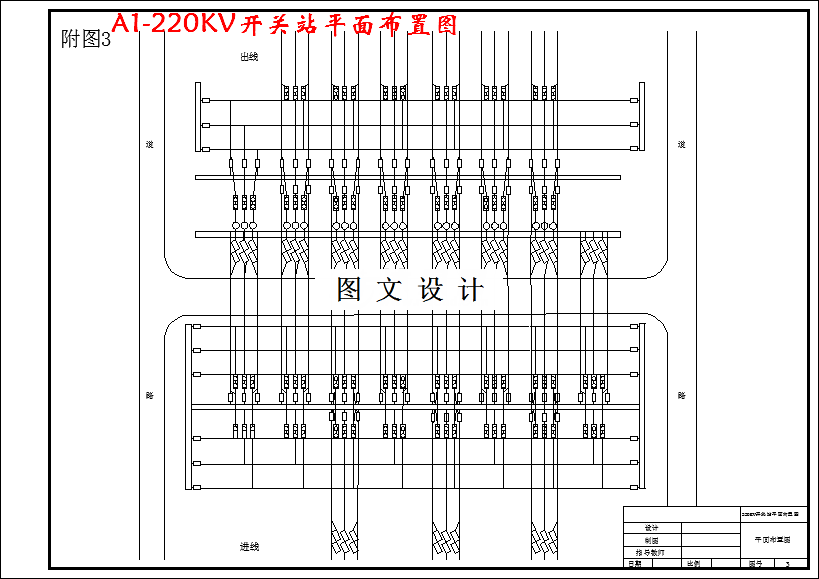

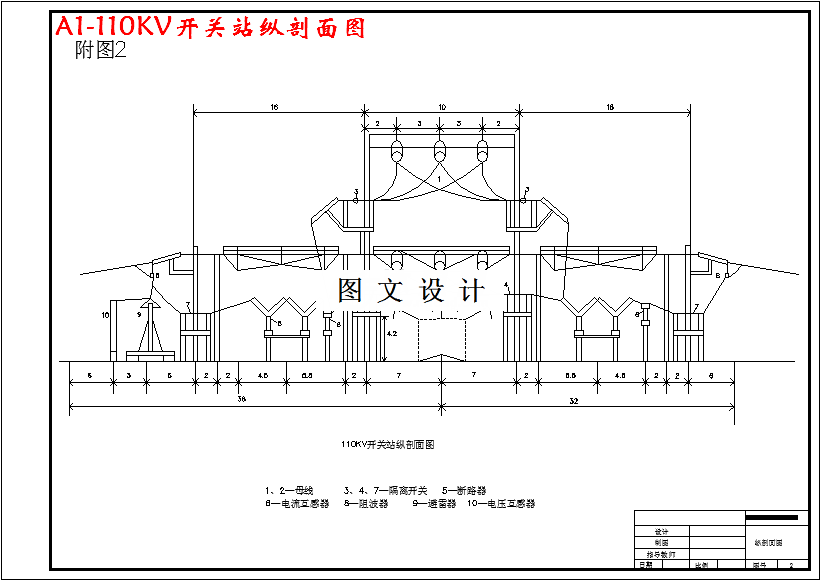

CAD版本图纸，共3张

摘要

本设计为中型水力发电厂，有6台100MW水轮发电机，出口电压13.8KV，额定功率因数0.85，发电机次暂态电抗为0.213。机组年利用小时数4000h，厂用电率2%，发电机出口处主保护动作时间取0.2秒。环境温度最高35摄氏度，最低15摄氏度。电力负荷情况：向220KV系统输送功率400MW，年利用小时数3000，剩余功率全部送入110KV系统。220KV架空输电线路6回，110KV输电线路4回。电力系统情况：220KV系统容量为无穷大，选基准容量100MVA归算到发电厂220KV母线短路容量为2500MVA；发电厂与相距50KM的110KV变电站两回接线，110KV系统容量为500MVA（火电为主）。通过分析资料，此系水电厂设计，所以更应注重山河的开挖量，占地的面积等诸多方面问题，选取经济性以及占地面积相对较好的方案。查阅相关工具书库书籍，以及进行短路点的计算，选取设备等，设计出中型水力发电厂。
