M3150-AE火力发电厂电气一次部分设计 下载积分：50　资料编号： M3150

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

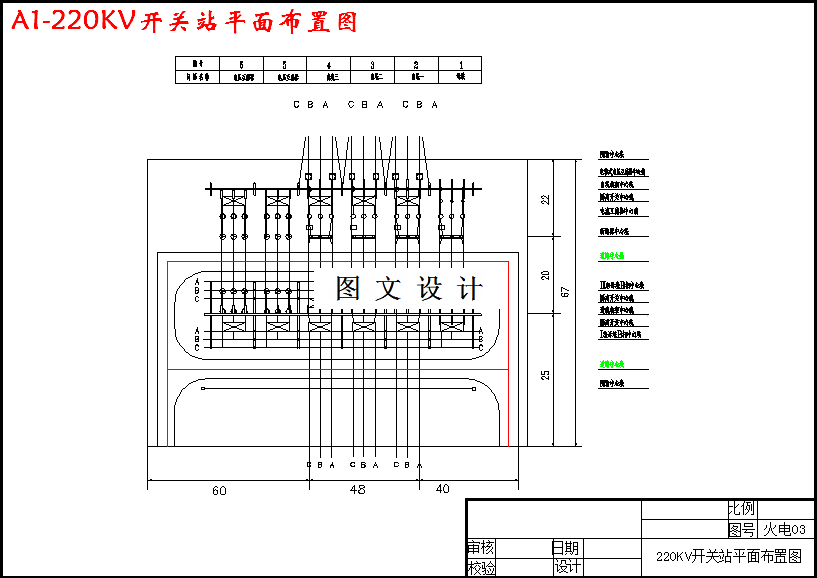

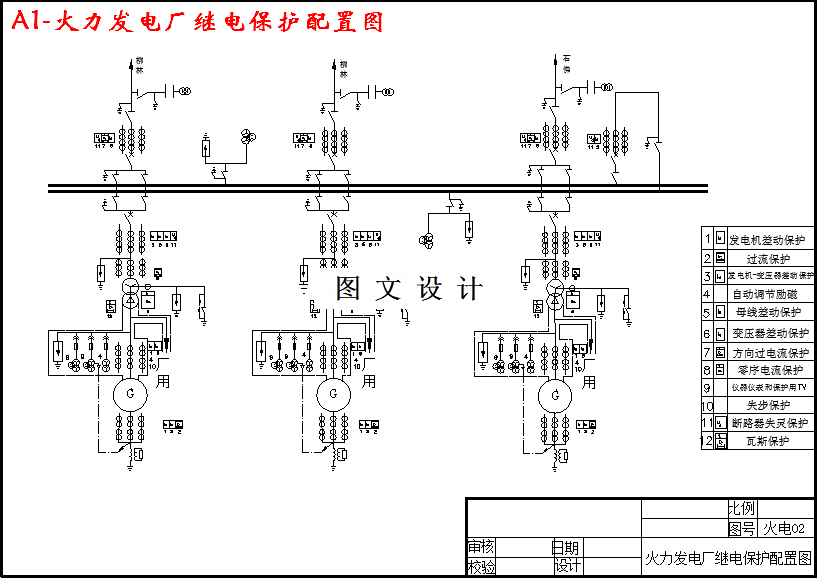

CAD版本图纸，共3张

摘要

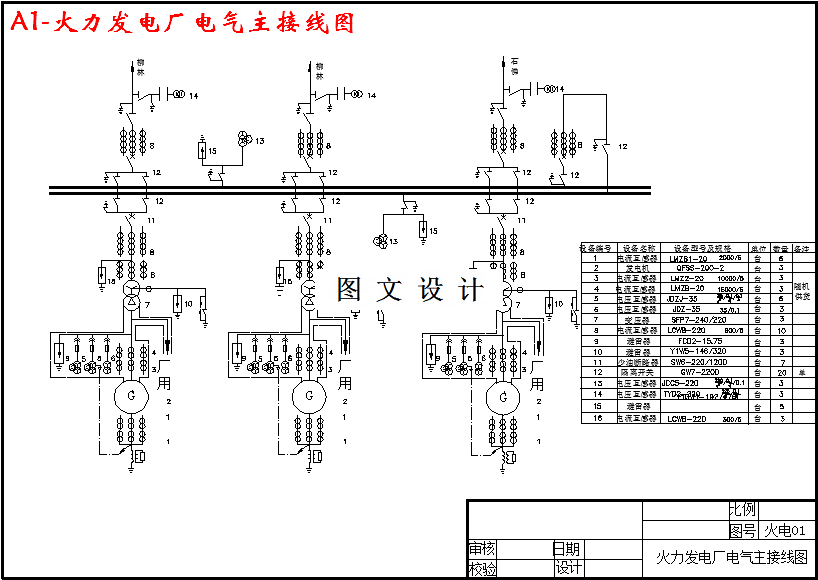

本设计为AE火力发电厂电气一次部分设计，主要包括电气主接线方案设计，短路电流计算，主要电气设备选择，发电机电压母线选择四部分内容的设计。电气主接线方案设计部分：依据原始资料初步确定主接线的接线形式，从而形成四种方案；然后对这四种方案进行技术和经济比较，进行比较后确定一个方案作为设计的最终方案。结合实际情况，确定的最终方案为：220 KV侧接线采用双母线接线形式，发电机出口采用发电机变压器组单元接线。短路电流计算部分：结合实际情况，确定了两个短路点，即发电机出口处和双母线的母联断路器处，针对这两个短路点进行网络变化，进行短路电流计算，得出短路电流值。电气设备选择部分：不同类别的电气设备承担的任务和工作条件各不相同，因此他们的具体选择方法也不相同。但是，为了保证工作的可靠性及安全性，在选择他们时的基本要求是相同的，即按正常工作条件选择，按短路条件校验其动稳定和热稳定。对于断路器，熔断器还要校验其开断电流能力。发电机电压母线选择部分：200 MW及以上发电机出线均采用离相封闭母线，称为大电流封闭母线。母线有铝管制成，每相母线各封装在单独的外壳内，外壳两端用短路板连接起来，其选择可按电器选择中所述的方法进行选择和校验。
