M3151-大型水力发电厂电气二次部分设计 下载积分：50　资料编号： M3151

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

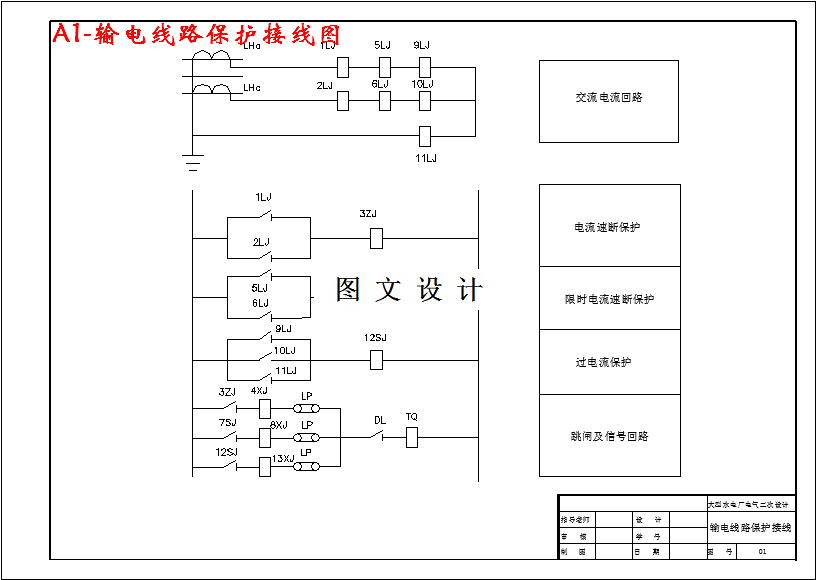

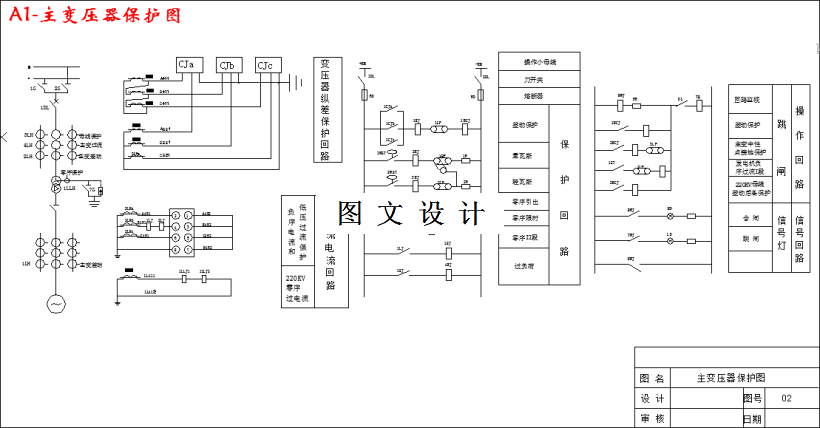

CAD版本图纸，共3张

摘要

这是一份电气类设计方案，请审核人员不要以图纸模型简单退稿，本设计的主要任务（1）发电机继电保护设计；（2）变压器继电保护设计；（3）母线继电保护设计；（4）线路继电保护设计。设计原始资料1、水力发电厂 （1）水轮发电机组六台：6*110MW，出口电压：15.75KV； 发电机次暂态电抗：0.15；额定功率因数：0.85。 （2）机组年利用小时数：Tmax=4200小时。 （3）厂用电率：1.5%。 （4）发电机出口处主保护动作时间取0.2秒。 （5）环境温度：最高温度35摄氏度，年平均气温15摄氏度。 2、电力负荷 向110KV系统输送功率180MW，年利用小时数：3000小时；剩余功率全部送入220KV系统。 3、发电厂出线 110KV架空出线6回，220KV架空出线2回。 4、电力系统情况 110KV系统容量为无穷大，选基准值100MVA归算到发电厂110KV母线短路容量为3400MVA；220KV系统容量为2500MVA，发电厂与A 220KV变电站两回线连接，相距150KM，发电厂与B 220KV变电站连接，相距100KM。
